Назначение
- подвод крутящего момента при запуске к ротору высокого давления газогенератора от воздушного стартера, установленного на коробке приводов агрегатов;
- отбор крутящего момента от ротора высокого давления газогенератора и передача его через систему валов и шестерен для привода агрегатов систем самолета и двигателя;
- проворачивание ротора высокого давления при выполнении технического обслуживания.
Система отбора мощности. Расположение компонентов
Блок отбора мощности от РВД (КM3) включает:
- шариковый подшипник №3;
- две конические шестерни:
- горизонтальную, закрепленную на роторе высокого давления;
- радиальную, закрепленную на радиальном вале отбора мощности.
Блок отбора мощности расположен в передней масляной полости двигателя, внутри опоры вентилятора и закреплен на ее заднем фланце.
Радиальный и горизонтальный валы отбора мощности представляют собой полые валы со шлицами на концах.
Радиальный вал проходит через стойку опоры вентилятора № 8, в положении «на 8 часов».
Горизонтальный вал расположен между промежуточной коробкой передачи мощности и коробкой приводов агрегатов, внутри корпусов обоих коробок в положении «на 8 часов».
Промежуточная коробка передачи мощности (TGB) (КM16) состоит из корпуса, внутри которого установлены 2 конические шестерни: входная, - на радиальном валу и - выходная - на горизонтальном валу. Промежуточная коробка расположена на корпусе опоры вентилятора, в положении «на 8 часов» под левым капотом вентилятора двигателя.
Коробка приводов агрегатов (AGB – Accessory Gear Box) (КM17) представляет собой редуктор, в корпусе которого расположены шестерни и валы зубчатых передач. Коробка приводов агрегатов установлена на корпусе вентилятора, в положении «от 6 до 9 часов», под левым капотом вентилятора.
Система отбора мощности. Назначение компонентов
Блок отбора мощности:
- передает крутящий момент к ротору высокого давления во время запуска и осуществляет отбор крутящего момента при работе двигателя;
- выполняет роль передней опоры ротора высокого давления.
Радиальный вал:
- передает крутящий момент между блоком отбора мощности и промежуточной коробкой.
Промежуточная коробка:
- изменяет угол передачи крутящего момента;
- передает крутящий момент между радиальным и горизонтальным валами.
Горизонтальный вал:
- передает крутящий момент между промежуточной коробкой и коробкой приводов агрегатов.
Коробка приводов агрегатов:
- распределяет крутящий момент между агрегатами, установленными в корпусе;
- передает крутящий момент от стартера на горизонтальный вал.

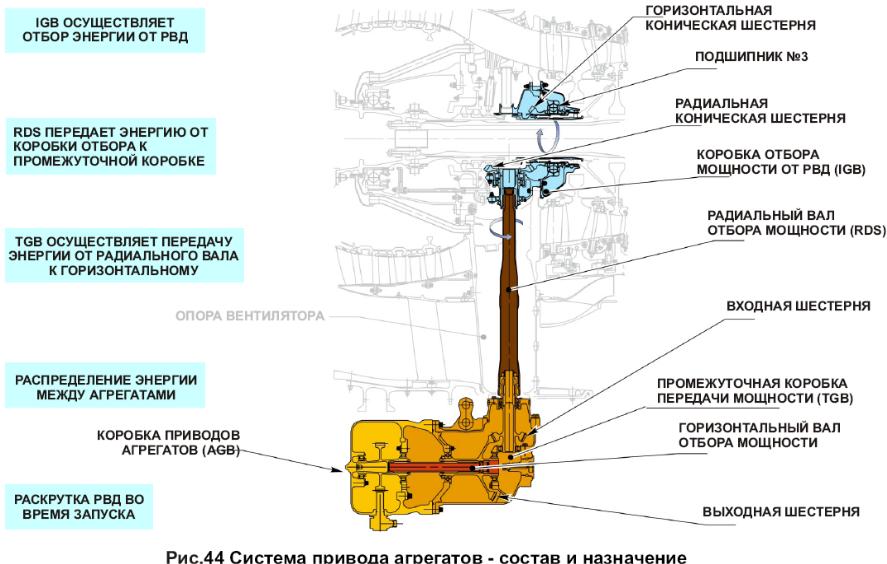

Рис. 34. Система привода агрегатов – состав и назначение
Агрегаты, установленные на коробке приводов
На коробке приводов установлены:
- на внешней боковой стороне:
- датчик скорости вращения ротора высокого давления;
- на передней стороне:
- гидравлический насос;
- воздушный стартер;
- интегрированный привод-генератор (IDG);
- генератор на постоянных магнитах (PMA).
- на задней стороне:
- порт ручной прокрутки;
- топливный насос;
- модуль смазки.
Коробка приводов обеспечивает:
- установку агрегатов систем самолета и двигателя,
- возможность прокрутки ротора высокого давления во время проведения технического обслуживания двигателя.

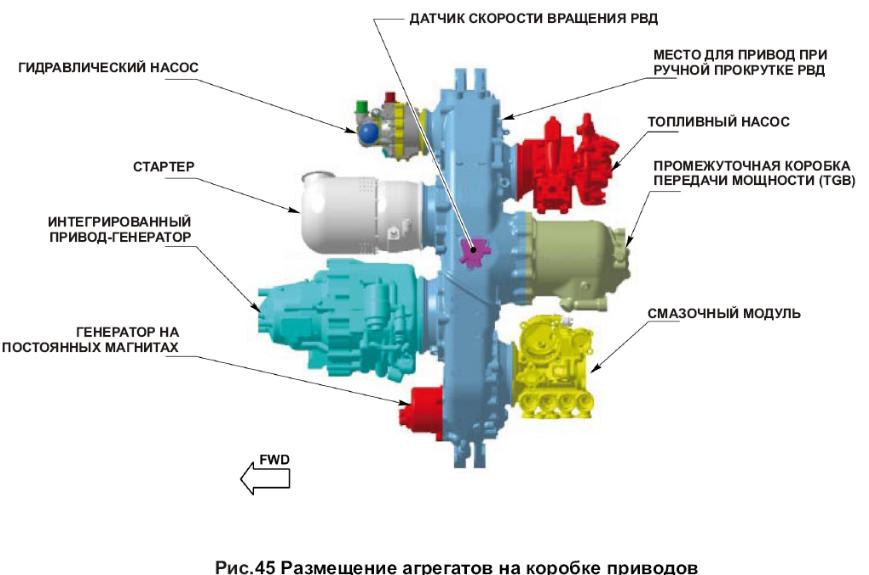

Рис. 35. Размещение агрегатов на коробке приводов
