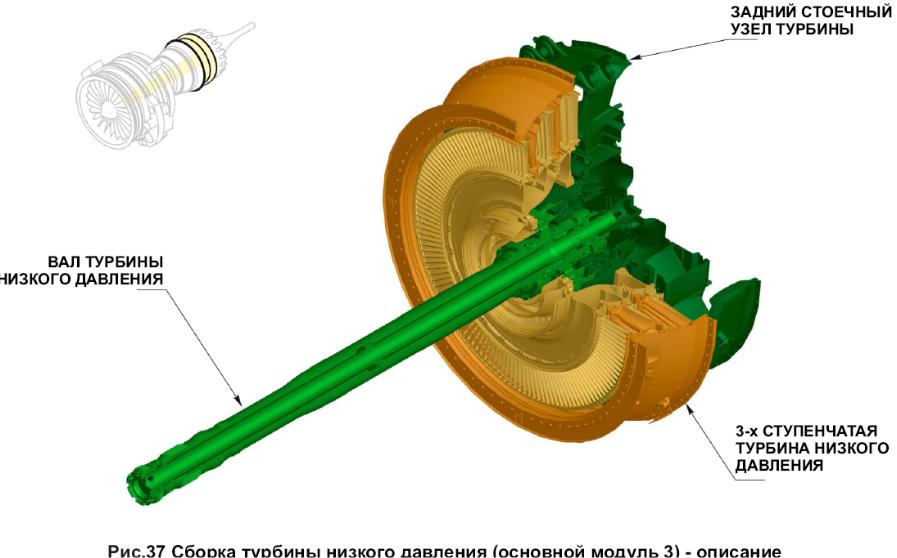

Модуль турбины низкого давления (ом3) Описание
Турбина низкого давления (ТНД) состоит из:
- ротора 3-х ступенчатой турбины;
- вала ТНД;
- задней опоры ТНД (TRF – Turbine Rear Frame).
Турбина низкого давления установлена за газогенератором подкапотом реверсивного устройства.
Назначение
Турбина низкого давления:
- преобразует тепловую энергию газового потока в механическую энергию вращения рабочего колеса турбины.
Вал ТНД:
- передает крутящий момент ротору вентилятора и подпорного компрессора.

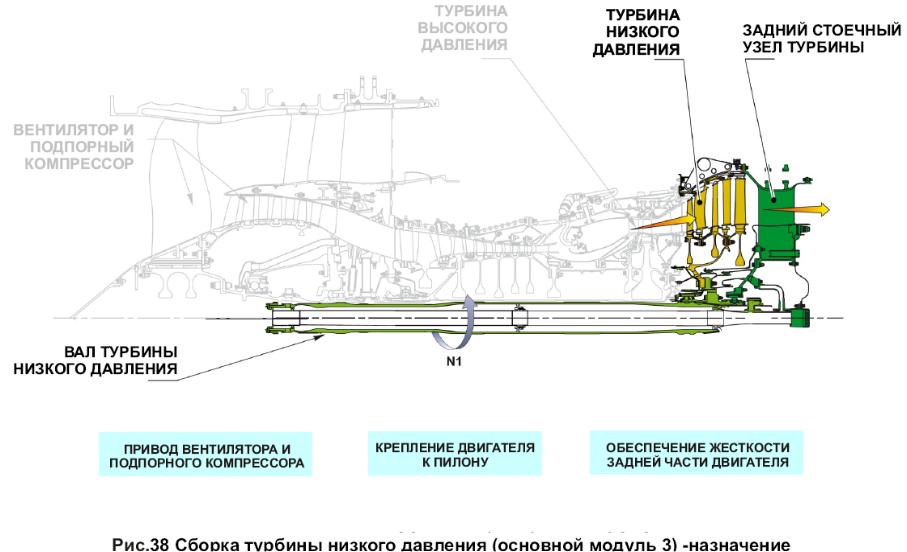

Рис. 29. Турбина низкого давления в сборе (основной модуль 3) - назначение
Задняя опора ТНД (TRF – Turbine Rear Frame):
- обеспечивает жесткость задней части конструкции двигателя;
- обеспечивает крепление двигателя к пилону.
Турбина низкого давления. Описание и назначение
Статор ТНД (КM13s) образует корпус ТНД, в котором установлены сопловые лопатки 2-й и 3-й ступени. Статор ТНД расположен между турбиной высокого давления изадней опорой турбины(HPT) под кожухом реверсивного устройства.
Статор предназначен для:
- формирования проточной части внутреннего контура;
- направлять газовый поток на рабочие лопатки турбины;
- обеспечения управления зазорами между статором и рабочими лопатками для повышения КПД ТНД.
Ротор ТНД (КM13r) состоит из 3-х ступенчатой сборки дисков и рабочих лопаток, первой, второй и третьей ступеней ТНД. С помощью болтов первая и вторая ступени соединяются между собой и, через задний вал ТНД с лабиринтными уплотнениями - с третьей ступенью. Ротор расположен внутри статора ТНД, между сопловым аппаратом 1-ой ступени ТНД и задней опорой турбины.Ротор предназначен для:
- преобразования энергии газового потока в крутящий моментдля привода вентилятора и подпорного компрессора;
- передачи крутящего момента валу ТНД.
Вал турбины низкого давления. Описание и назначение
Вал ТНД (КМ14) включает вал турбины низкого давления, подшипники № 4 и №5 и центральную вентиляционную трубу.

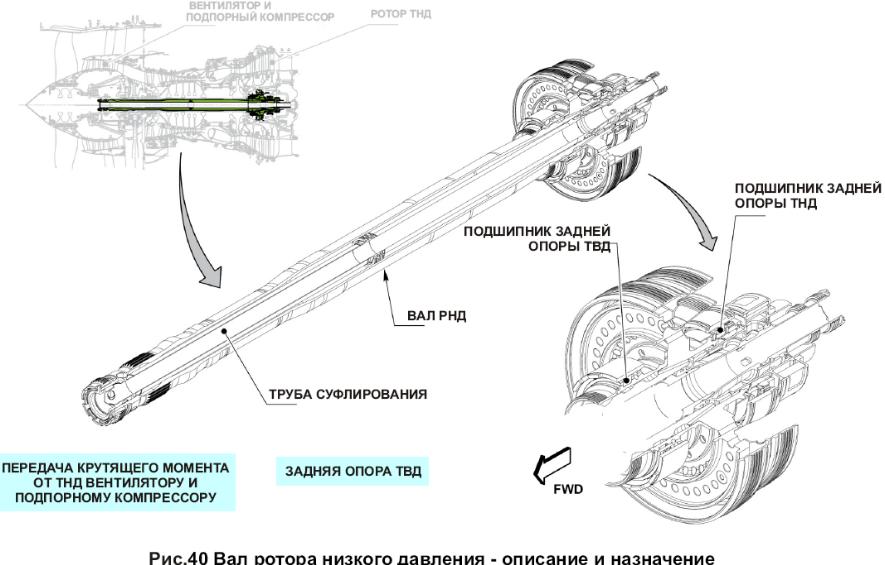

Рис. 30. Вал ротора низкого давления – описание и назначение
Вал расположен в центре двигателя и соединен передней частью с валом вентилятора, а задней - с внутренней опорой ТНД. Вал предназначен для:
- передачи крутящего момента от ТНД к вентилятору и подпорному компрессору.
Подшипники № 4 и № 5 предназначены для задних опор роторов высокого и низкого давлений.
Задняя опора турбины. Описание и назначение
Задняя опора турбины состоит из:
- опоры подшипника №5,
- задней опоры, состоящей из 2 концентрических колец, соединенных 12 стойками.

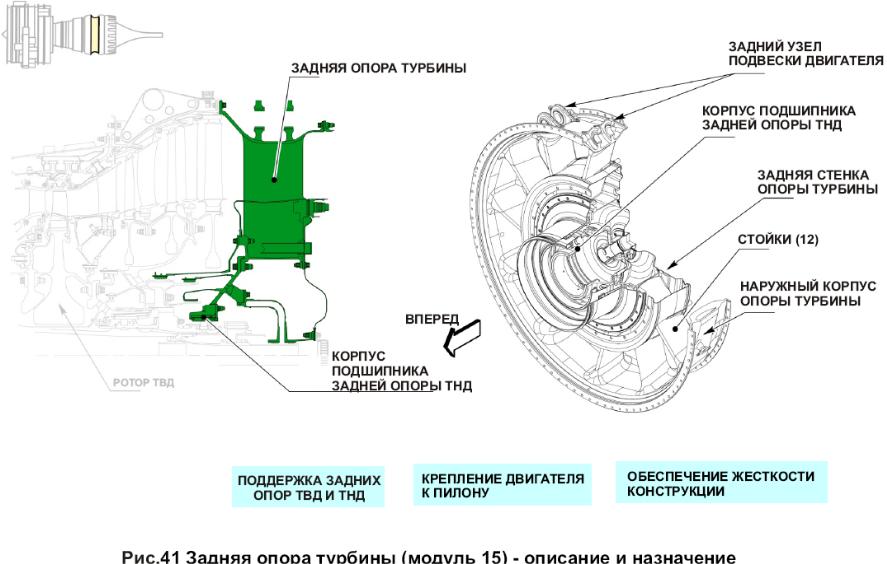

Рис. 31. Задняя опора турбины (КМ 15) – описание и назначение
Задняя опора турбины (КМ15) расположена в задней части двигателя, за турбиной низкого давления (TНД). Задняя опора предназначена для:
- размещения задней опоры ротора низкого давления,
- обеспечения жесткости конструкции двигателя,
- крепления двигателя на пилоне.
Подшипники и уплотнения Передняя масляная полость
В передней опоре двигателя двигателе используется два типаподшипников:
- шариковые (№№ 1 и 3), воспринимающие осевую и радиальнуюнагрузки;
- роликовые (№ 2), воспринимающие радиальную нагрузку.
Передняя масляная полость расположена внутри модуля вентилятора и включает подшипники № 1, 2 и 3:
- подшипник № 1 расположен внутри масляной полости передопорами подшипников № 1 и 2;
- подшипник № 2 расположен внутри масляной полости за, опорами подшипников №№ 1 и 2 .
- подшипник № 3 расположен внутри коробки отбора мощностимежду корпусом IGB и горизонтальной конической шестерней.
Подшипники предназначены:
- подшипник № 1:
- восприятия осевой и радиальной нагрузки от ротора низкого давления;
- вместе с подшипником № 2, поддерживать переднюючасть ротора низкого давления.
- подшипник № 2:
- восприятия радиальной нагрузки ротора низкого давления,часть ротора низкого давления.
- подшипник №3:
- поддержания передней части ротора высокого давления;
- восприятия осевой и радиальной нагрузки ротора высокого давления.
Задняя масляная полость
Задняя масляная полость расположена внутри задней опорытурбины и включает подшипники № 4 и 5:
- подшипник № 4 расположен внутри задней масляной полости, на валу ТНД (межвальный роликовый подшипник);
- подшипник № 5 расположен внутри задней масляной полости,на валу ТНД, за подшипником № 4. Подшипник смазывается маслом.
Назначение
- подшипник № 4 предназначен для:
- восприятия радиальной нагрузки ротора высокого давления;
- поддержания задней части ротора высокого давления.
- подшипник № 5 предназначен для:
- восприятия радиальной нагрузки ротора низкого давления,
- поддержания задней части ротора низкого давления.
Рис. 32. Подшипники и уплотнения
СИСТЕМА ОТБОРА МОЩНОСТИ
Система отбора мощности. Состав. Расположение
Система отбора мощности состоит из:
- блока отбора мощности от ротора высокого давления;
- радиального вала отбора мощности;
- промежуточной коробки передачи мощности;
- горизонтального вала отбора мощности;
- коробки приводов агрегатов.
Система отбора мощности расположена внутри опоры вентилятора и на корпусе вентилятора, в позиции «на 8 часов» (вид сзади) под левым капотом вентилятора.

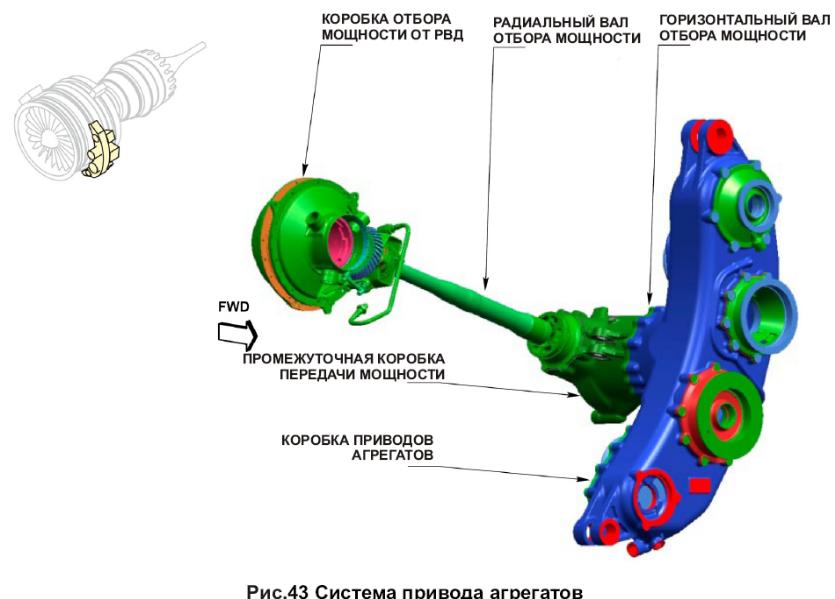

Рис. 33. Система привода агрегатов
