Модуль камеры сгорания. Назначение
Корпус камеры сгорания (КM8):
- разделяет воздушный поток на поток, поступающий в камеру сгорания для смешения с топливом, и поток воздуха, идущего на охлаждение;
- обеспечивает отбор воздуха из-за 6-й ступени КВД;
- обеспечивает размещение отверстий для бороскопического осмотра деталей камеры сгорания;
- обеспечивает размещение топливных форсунок и воспламенителей.

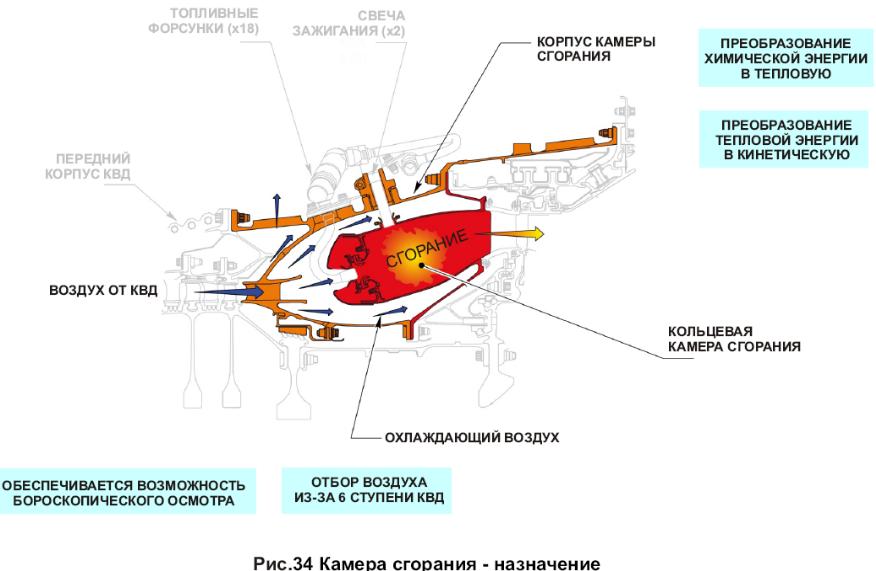

Рис. 25. Камера сгорания - назначение
Жаровая труба кольцевой камеры сгорания (КM9):
- смешивает воздух, поступающий из КВД, с топливом и обеспечивает сгорание последнего. Химическая энергия топлива преобразуется в тепловую энергию высокотемпературного газового потока высокого давления.
Модуль турбины высокого давления и соплового аппарата первой ступени турбины низкого давления Описание
Модуль ТВД состоит из следующих конструктивных модулей:
- соплового аппарата ТВД (КМ10а) с охлаждаемыми сопловымилопатками;
- наружного корпуса ТВД (КМ10s) с расположенными в нем внутрисегментными вставками, на которые нанесен срабатываемый материал;
- ротора ТВД (КМ11), объединяющего передний вал ТВД, соединенный с диском ТВД болтами через вспомогательный диск, на котором имеются лабиринтные уплотнения; собственно диск ТВД, с установленными на нем охлаждаемыми рабочими лопатками, и задний вал ТВД;
- соплового аппарата 1-ой ступени ТНД (КМ12), состоящего изсопловых лопаток и внутренних фланцев, имеющих отверстия для организации течения охлаждающего воздуха.
Конструктивные модули ТВД расположены:
- сопловой аппарат ТВД (КМ10а) присоединен к задней внутренней части корпуса камеры сгорания.
- наружный корпус ТВД (КМ10s) установлен внутри задней части наружного корпуса камеры сгорания;
- ротор ТВД (КМ11) установлен между сопловым аппаратом ТВД и сопловым аппаратом 1-ой ступени ТНД и соединен с роторомКВД передним валом, проходящим внутри камеры сгорания, вдоль ее продольной оси;
- сопловой аппарат 1-ой ступени ТНД (КМ12) соединен с заднейчастью наружного корпуса ТВД.
Модуль турбины высокого давления и соплового аппарата первой ступени тнд. Назначение
Сопловой аппарат ТВД (КМ10а):
- преобразует потенциальную энергию потока газа в кинетическую;

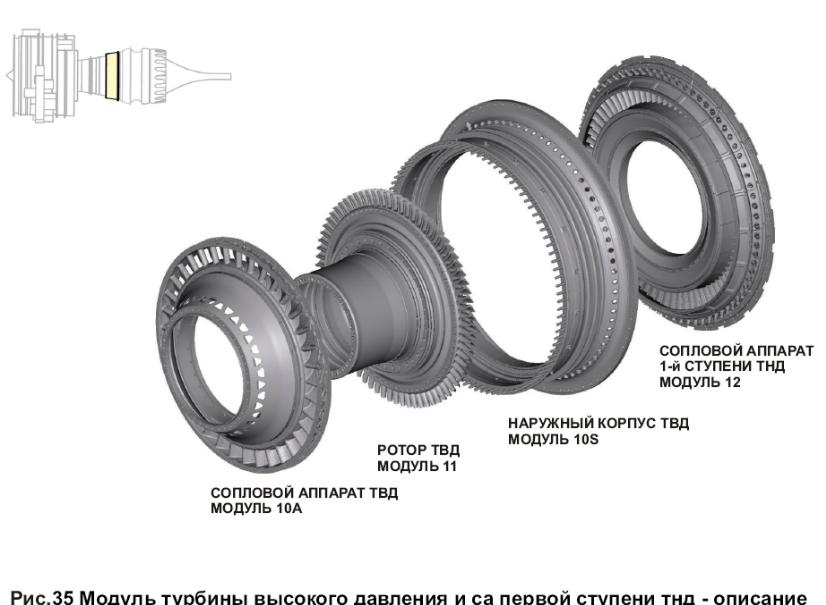

Рис. 26. Модуль турбины высокого давления и соплового аппарата турбины низкого давления - описание
- направляет газовый поток на рабочие лопатки ТВД под оптимальными углами, обеспечивающими преобразование тепловой энергии в механическую с наименьшими потерями.
- организует подвод охлаждающего воздуха к ротору ТВД.
Наружный корпус ТВД (КМ10s):
- организует течение охлаждающего воздуха, обеспечивающего управление величиной зазоров между рабочими лопатками и наружным корпусом ТВД.
Ротор ТВД (КМ11):
- преобразует тепловую энергию газового потока в механическую энергию, определяемую крутящим моментом и оборотами ротора ТВД;
- передает крутящий момент на ротор КВД.
Сопловой аппарат 1-ой ступени ТНД (КМ12):
- преобразует потенциальную энергию потока газа в кинетическую;
- направляет газовый поток на рабочие лопатки 1-й ступени ТНД под оптимальными углами, обеспечивающими преобразование тепловой энергии потока в механическую энергию вращения рабочего колеса турбины с наименьшими потерями;
- обеспечивает подвод воздуха для охлаждения турбин высокого и низкого давления.

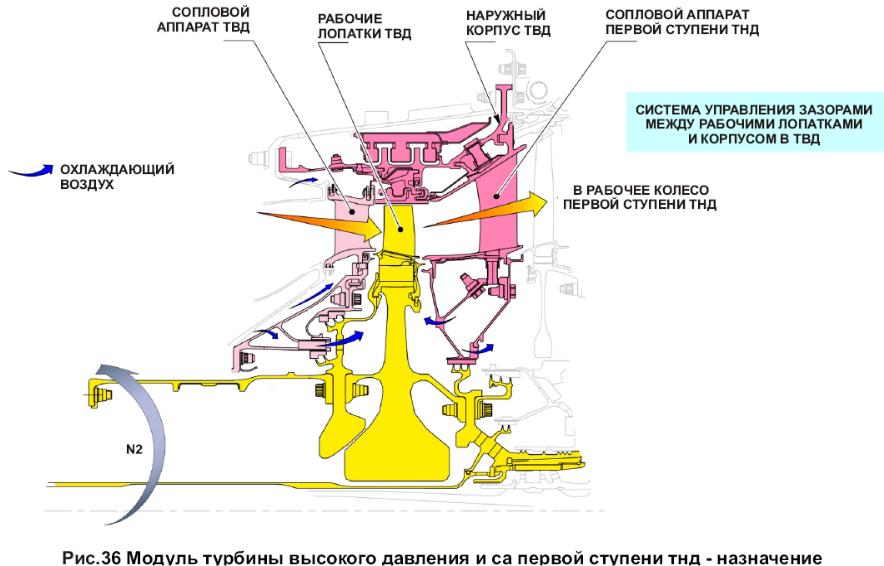

Рис. 27. Модуль турбины высокого давления и соплового аппарата турбины низкого давления - назначение
