Лопатки вентилятора

Широкохордные лопатки вентилятора располагаются на диске вентилятора в передней части двигателя. Доступ к лопаткам вентилятора осуществляется через воздухозаборник двигателя. Лопатки вентилятора создают большую часть силы тяги и предохраняют газогенератор от попадания посторонних предметов, отражая последние в воздушный канал наружного контура.

Передний конус обтекателя вентилятора

Передний конус обтекателя вентилятора расположен в передней части конструктивного модуля вентилятора и подпорного компрессора.Доступ к переднему конусу обтекателя вентилятора осуществляется через воздухозаборник двигателя.Обтекатель предназначен для формирования проточной части на входе в двигатель. Коническая форма обтекателя препятствует образованию льда на его поверхности. Передний конус крепится своим задним фланцем к заднему конусу обтекателя с помощью 6 винтов. Конус изготовлен из анодированного алюминиевого сплава ипокрашен специальной защитной износостойкой краской.

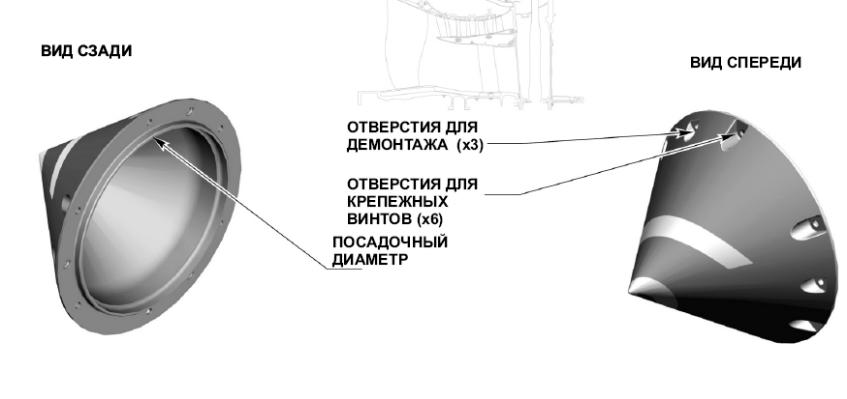

Рис. 15. Передний конус обтекателя

На конусе выполнены дополнительные резьбовые отверстия, используемые для его демонтажа. Всего на переднем конусе выполнено 9 отверстий, из которых:

- 6 равномерно расположенных по окружности отверстий предназначены для винтов крепления переднего конуса,

- 3 резьбовых отверстия, расположенные между каждыми двумя отверстиями для крепежных винтов, предназначены для установки технологических винтов съемников. Крепежные и технологические отверстия имеют различныйдиаметр. Передний конус обтекателя запрессовывается в передний фланец заднего конуса.

Задний конус

Задний конус обтекателя расположен в передней части двигателя между передним конусом и диском вентилятора. Подход к конусу осуществляется через воздухозаборник двигателя.

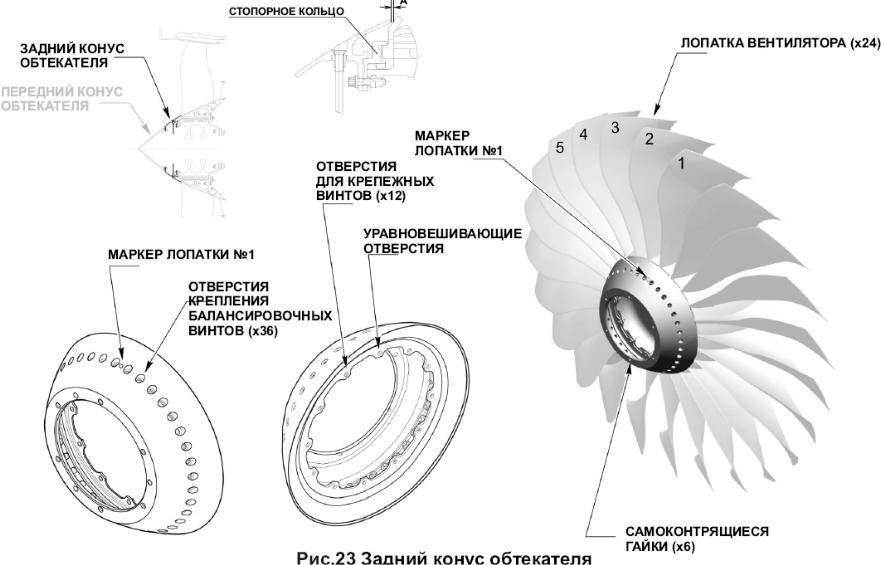

Рис. 16. Задний конус обтекателя

Задний конус обтекателя предназначен для:

- формирования проточной части на входе в двигатель,

- защиты газогенератора от обледенения,

- фиксации стопорного кольца,

- размещения балансировочных винтов.

К переднему фланцу заднего конуса с помощью шести болтов ишестисамоконтрящихся гаек присоединен передний конус обтекателя.

Задний фланец заднего конуса 12 болтами и самоконтрящимися гайками соединен с диском вентилятора.Между задним конусом и диском вентилятора установлено стопорное кольцо, в котором для прохода болтов, крепящих задний конус, выполнены отверстия.

Балансировка ротора низкого давления

Балансировочные винты, установленные в заднем конусе используются при статической и динамической балансировки вентилятора для устранений возможного дисбаланса после замены лопаток вентилятора или снижения уровня вибраций, зарегистрированного в полете системой контроля вибраций двигателя.

Защита от обледенения

Эллиптическая образующая наружной поверхности обтекателя вентилятора обеспечивает при вращении ротора отражение ледяных частиц во внешнюю часть потока, защищая газогенератор от попадания льда.

Функциональное описание

Задний конус изготовлен из алюминиевого сплава. Для присоединения переднего конуса на внутренней сторонепереднего фланца заднего конуса установлены и зафиксированы отпроворота и выпадания 6 самоконтрящихся гаек.Задний конус крепится к диску вентилятора 12 болтами. Для правильной установки одно из отверстий смещено, а на конус нанесена метка. Для балансировки в заднем конусе выполнено 36 отверстий для крепления балансировочных грузов. Балансировочные болты по весу разделены на 6 групп для балансировки. Кроме того имеется один тип винтов заглушек.
