МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ ПЕРМСКОГО КРАЯ
ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ
СРЕДНЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ
«ПЕРМСКИЙ ПОЛИТЕХНИЧЕСКИЙ КОЛЛЕДЖ ИМЕНИ Н.Г. СЛАВЯНОВА» Г. ПЕРМИ
Техническое обслуживание и ремонт счетчиков
Выпускная письменная квалификационная работа по профессии
220703.02 Слесарь по контрольно-измерительным приборам и автоматике
|
Выполнил: Студент группы № СК-12-5 А.С. Южанин |
|
Руководитель преподаватель спецдисциплин Ю.Б. Грошев
|
2015
Содержание
Содержание 2
ВВЕДЕНИЕ 3
1. ОСНОВНАЯ ЧАСТЬ 4
1.1. Назначение 5
1.2. Область применения 7
1.3. Элементный состав и принцип работы 8
3. БЕЗОПАСНЫЕ УСЛОВИЯ ТРУДА 13
3.1.Общие требования безопасности 13
ЗАКЛЮЧЕНИЕ 15
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ 16
Введение
Цель работы заключается в анализе технического обслуживания и ремонта счётчика
Задачи экзаменационной работы:
- произвести анализ литературы по исследуемой проблеме;
- рассмотреть виды, назначение, структуру, технические данные, характеристики и принцип действия амперметра;
- проанализировать техническое обслуживание и ремонт амперметра.
- рассмотреть безопасные условия труда Слесаря КИПиА;
- сделать соответствующие выводы.
1. Основная часть
Счётчик — устройство для подсчета количества событий, следующих друг за другом (напр. импульсов) с помощью непрерывного суммирования, или для определения степени накопления какой-либо величины во времени, методом интегрирования значения текущего измерения.
Виды счётчиков
Механический счётчик
Электромеханический счётчик
Электронный счётчик импульсов
Микропроцессорный счётчик импульсов
Счётчик воды
Счётчик газа
Счётчик электроэнергии
Счётчик тепла
Счётчик ударов молний
Одометр
Таксометр
Счётчик Гейгера
Счётчик посещений
1.1. Назначение
Механические счётчики применяются повсеместно, когда источником сигнала служит механическое перемещение. Счётчики ходов считают возвратно-поступательные движения приводного рычага. Счётчики длины (в метрах) работают, как правило, совместно с мерным колесом, которое катится по измеряемой поверхности.
Электронный счетчик импульсов предназначен для подсчета количества импульсов, поступающих с измерительных датчиков на счетные входы (или один счетный вход) счетчика импульсов и пересчета их в требуемые физические единицы измерения путем умножения на заданный множитель (например, в метры, литры, штуки, килограммы и т. д.); подсчета суммарной выработки за смену, сутки, неделю, месяц и т. д.; управления исполнительными механизмами одним или несколькими дискретными выходами (чаще всего, в счетчиках импульсов в качестве дискретного выхода используется реле или оптопара).

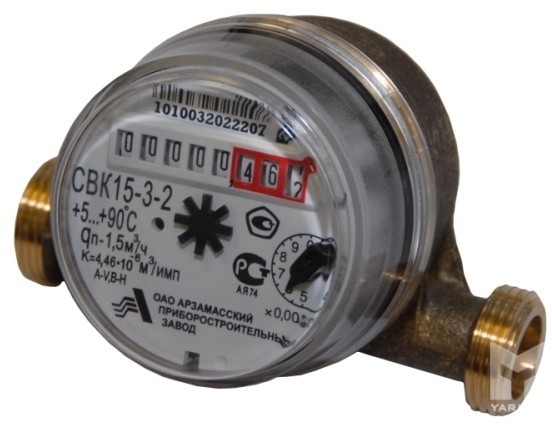

Счётчик воды (водосчётчик) — прибор, предназначенный для измерения и учета объёма воды, поступающего по водопроводу. Как правило, объем измеряется в кубических метрах или литрах, также могут применяться галлоны, кубические футы и другие единицы измерения.
Счётчик газа (газовый счётчик) — прибор учёта, предназначенный для измерения количества (объёма), реже — массы прошедшего по газопроводу газа. Соответственно, количество газа, как правило, измеряют в кубических метрах (м³), редко — в единицах массы, килограммах или тоннах (в основном — технологических газов). Приборы, позволяющие измерять или вычислять проходящее количество газа за единицу времени (расход газа), называются расходомерами или расходомерами-счетчиками. Чаще всего расход газа измеряют в кубических метрах в час (м³/ч). Счетчики газа с несколько худшими точностными характеристиками, предназначенные для технологического или внутрихозяйственного учёта и не применяемые для коммерческого учёта, часто называют квантометрами.
Счётчик электрической энергии (электрический счётчик) — прибор для измерения расхода электроэнергии переменного или постоянного тока.
Теплосчётчик — прибор или комплект приборов (средство измерения), предназначенный для определения количества теплоты и измерения массы и параметров теплоносителя.
Одо́метр в просторечии счётчик — прибор для измерения количества оборотов колеса. При помощи него может быть измерен пройденный транспортным средством путь. Первый одометр был изобретён Героном Александрийским.
Таксометр — прибор, устанавливаемый в автомобилях такси для определения стоимости проезда.
Счётчик Ге́йгера, счётчик Ге́йгера—Мю́ллера — газоразрядный прибор для автоматического подсчёта числа попавших в него ионизирующих частиц. Представляет собой газонаполненный конденсатор, который пробивается при пролёте ионизирующей частицы через объём газа. Изобретён в 1908 году Гансом Гейгером.
Счётчик посещений — сервис, предназначенный для внешнего независимого измерения посещаемости сайтов.
