9 Расчет режимов линий электропередачи для разных характерных случаев
В
линиях расчет заключается в определении
неизвестных мощностей и напряжений в
начале или конце линии на основе законов
Ома и Кирхгофа. Для линий, которые в
схемах замещения представляются
практически всеми параметрами,
характерны
два вида расчета режимов: по данным
конца и данным начала. При расчете по
данным конца заданными являются
параметры линии, напряжение и мощность
в конце линии. Задача состоит в определении
напряжения и мощности в начале линии

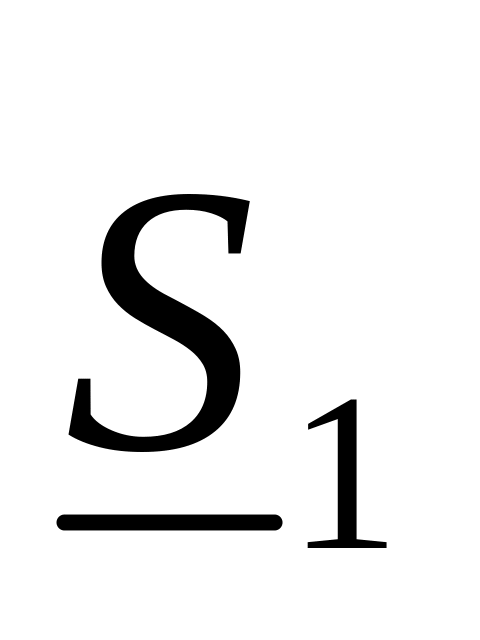

U1
и S1.
Расчет ведется в следующей
последовательности. Вначале на
основании 1-го закона Кирхгофа

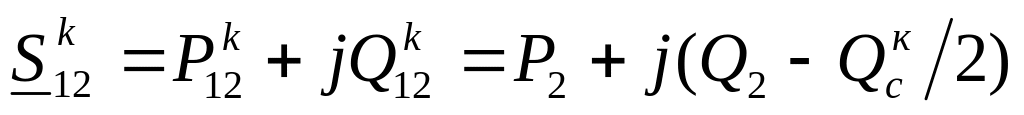

рассчитывается мощность в конце:
S
:
,

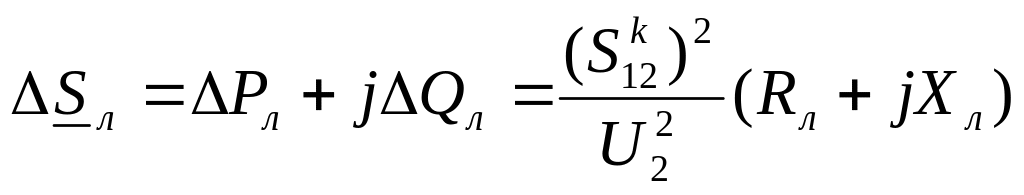

далее потери мощности:
Затем находим
:
,
И наконец
:
.
Напряжение в начале линии определяется
по мощности
,
и напряжению
:
,

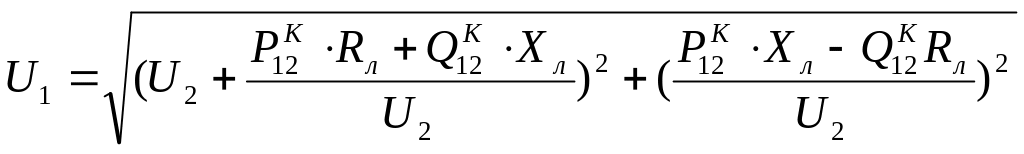

модуль напряжения:
При
расчете по данным начала заданными
являются напряжение в начале линии
U1
и
мощность в конце S2.
В
данном случае невозможно последовательно
от конца линии к началу или наоборот
определить неизвестные
и
При решении такой задачи обычно применяют
приближенный расчет в два этапа.На
первом этапе ведется расчет
мощностей. Он осуществляется, в той
же последовательности, что и по данным
конца. Единственное отличие состоит
в том, что вместо
подставляется его начальное приближение,
обычно принимаемое равным
.
Ha

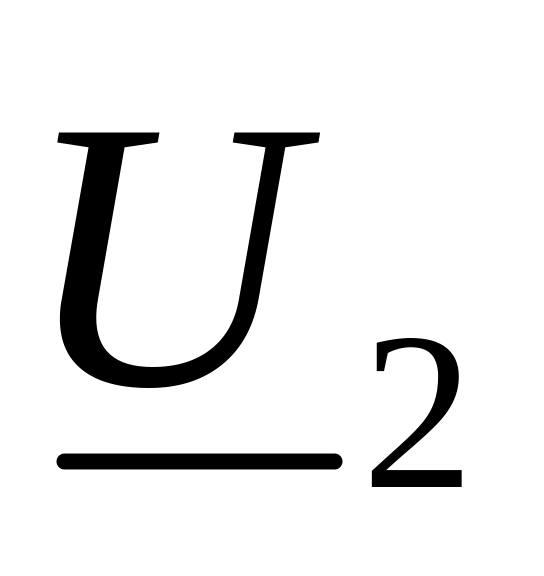

втором этапе по мощности
и заданному напряжению

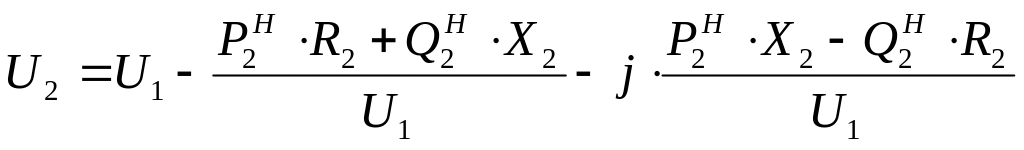

определяется
напряжение
и
его модуль U2.
,
Расчет режимов воздушных линий напряжением 35 кВ и ниже и кабельных линий напряжением менее 20 кВ основан на некоторых допущениях:
1)В силу малости не учитывается зарядная мощность, в результате чего в схеме замещения линия представляется только активным и реактивным сопротивлениями;
2) при
расчете распределения мощностей в
линиях не учитываются потери мощности,

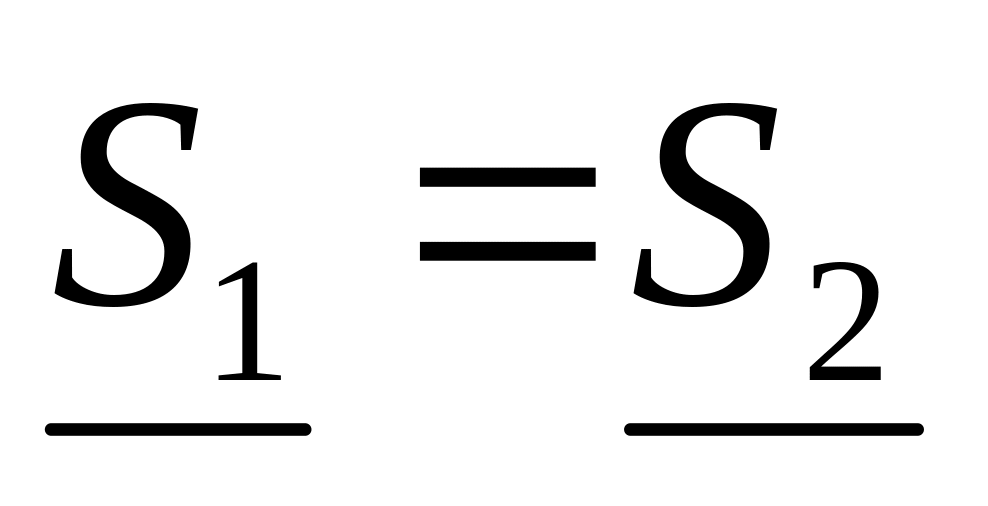

т. е.
;
3)
пренебрегают поперечной составляющей
падения напряжения т. е. расчет
напряжений ведется по продольной
составляющей падения напряжения
,
которую приравнивают к потере напряжения;
4)
расчет потери напряжения ведется по
номинальному
напряжению:
,
,
или
10. Расчет режимов понижающих и повышающих трансформаторов.
Для понижающих трансформаторов.

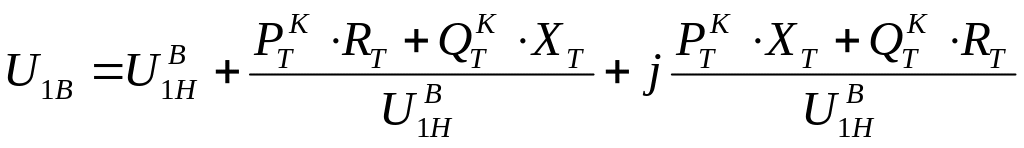

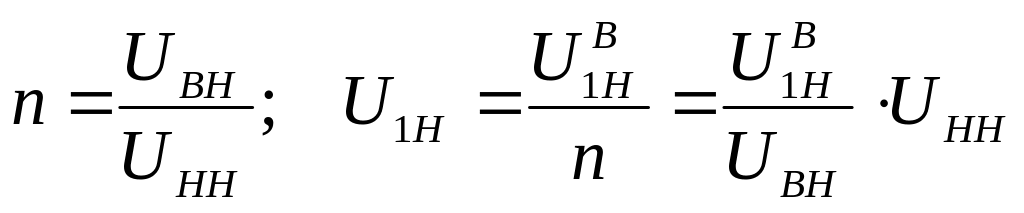

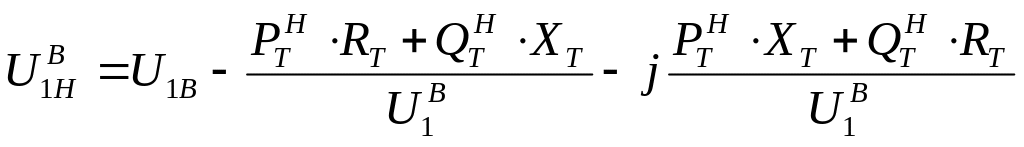

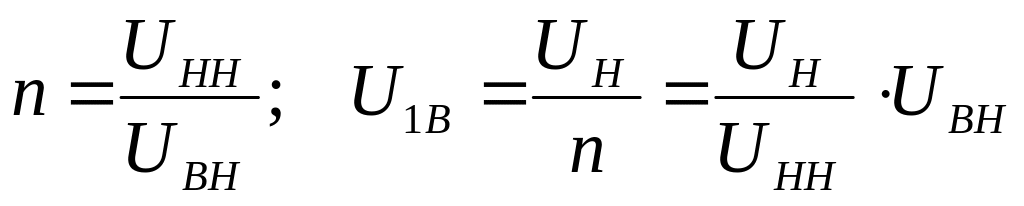

1. Дано U1В:

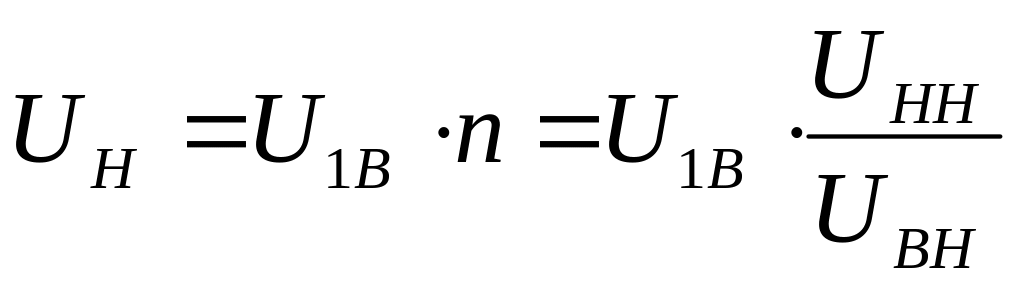

2. Дано U1H:
Для повышающих трансформаторов.

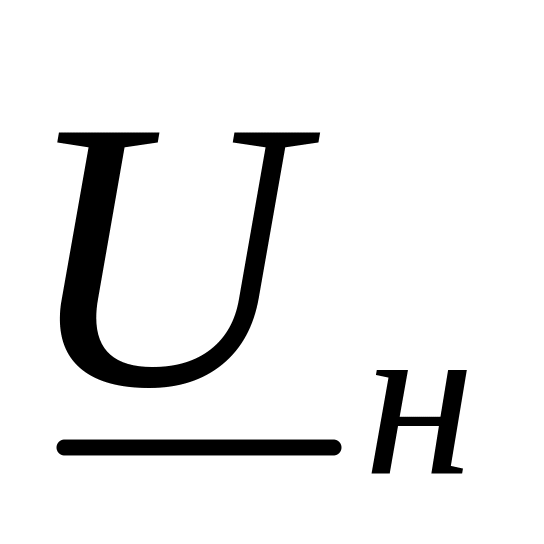

1. Дано UH:

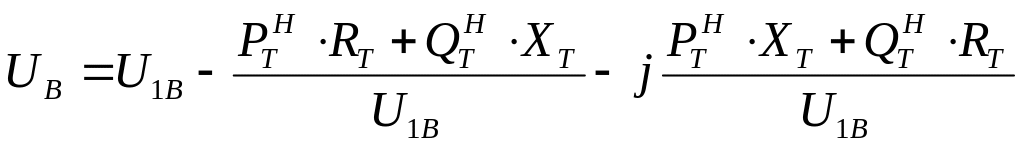

2. Дано UВ:
11. Расчет режима не разветвленной разомкнутой сети при заданных мощностях в узлах нагрузки сети и напряжении в ее начале.
Используется метод последовательных напряжений от начала к концу с читаем напряжение, от конца к началу мощность.
Расчет начинаем с наиболее удаленного узла.
Задаемся Un=Uном;

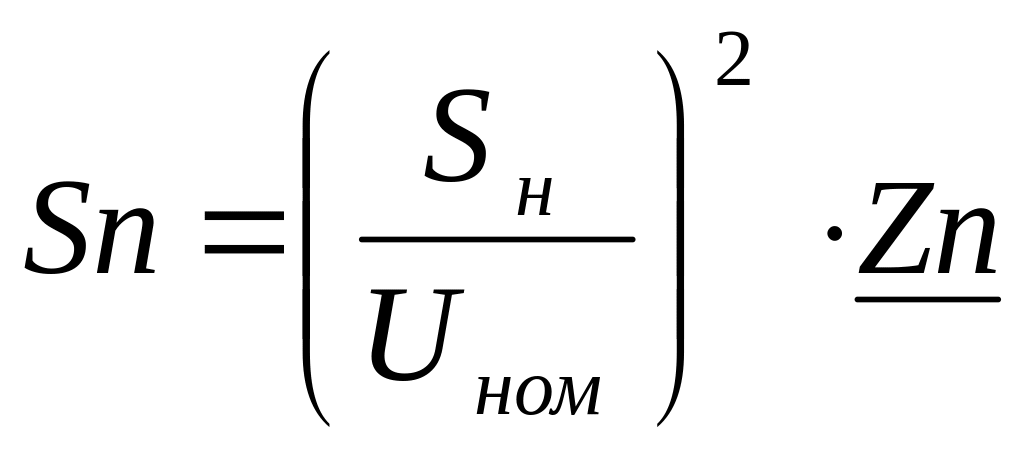

Определяем потери в
;
Расчет следующего участка
и так далее для всем участков.

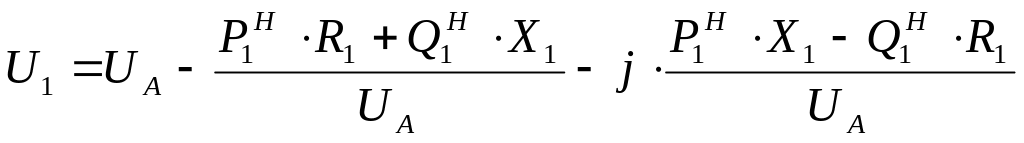

Рассчитываем напряжение
1.
2.
и так дальше…
Находим Un и сравниваем с заданным. Для более точного расчета надо повторить расчет Sa и Ui по Un.
