Лабораторна робота №2

Технологія утеплення зовнішніх каркасних стін з обшивкою сайдингом

Мета: ознайомити студентів з технологією улаштування утепленої каркасної стіни з обшивкою сайдингом, шляхом споглядання натурного влаштування фрагменту стіни майстром та виконання окремих робочих операцій студентами.

Конструкція:

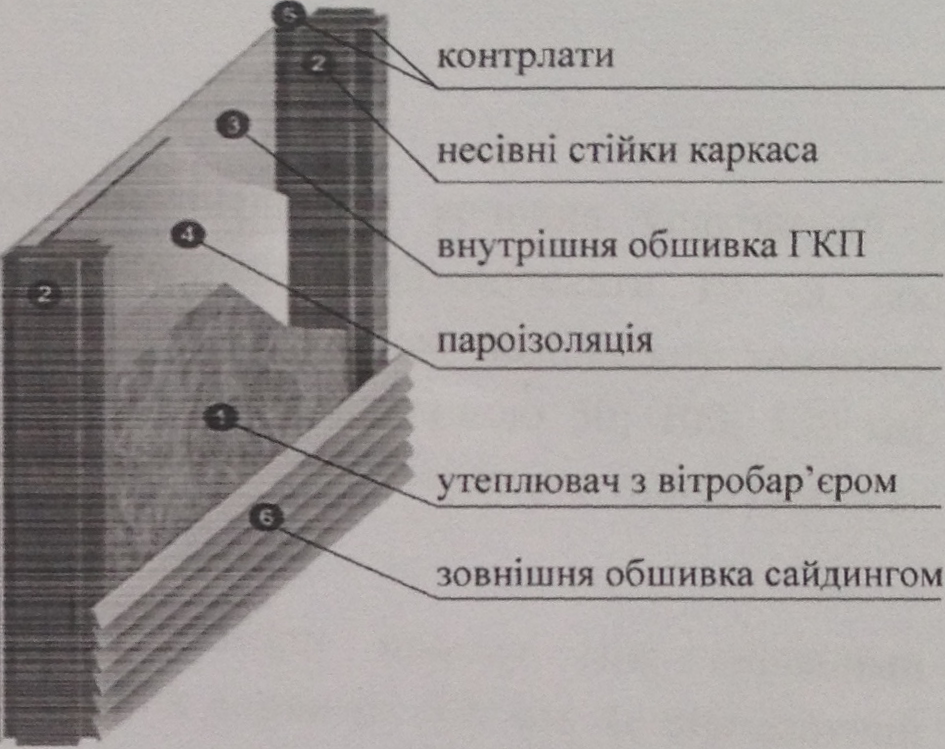

Рис. 12. Фрагмент зовнішньої каркасної стіни з утепленням

Необхідні матеріали:

Фрагмент каркасної стіни, пароізоляційна плівка, самоклеюча стрічка для герметизації стиків плівок, дерев’яні бруски, оцинковані цвяхи, утеплювач зі скляного штапельного волокна, вітро- та вологозахисна мембрана, сайдингові панелі і профілі.

Інструмент та обладнання: див табл. 2, рис.1.

Порядок виконання робіт:

1. Укладання пароізоляції

Пароізоляційну плівку влаштовують на внутрішню сторону каркасу прикріплюючи її до стійок за допомогою оцинкованих цвяхів або скобами. При влаштуванні стиків напуск верхнього полотна на нижнє має бути не менше 100 мм.

Для забезпечення герметичності стики іолотєн, місця примикання пароізоляції до іікон, стін, труб та інших елементів проклеюються спеціальною самоклеючою стрічкою (рис. 13). По верху пароізоляційної плівки внутрішньої сторони стіни виконують суцільну обшивку стіни.

2. Укладання утеплювача

Оскільки утеплювач зі скляного штапельного волокна упакований у стиснутому стані, після розкривання упаковки слід почекати 10 хв. або струснути утеплювач для того, щоб він відновив свою номінальну товщину. Оскільки утеплювачі виробляються стандартною товщиною 50; 100; 150 мм, необхідна загальна товщина теплоізоляції забезпечується за рахунок установки в каркас декількох шарів матеріалу.

За допомогою рулетки знімають розміри проєму між несівними елементами каркасу. Якщо крок по осі стійок дорівнює 600 мм, то стандартний мат шириною 1200 мм розрізається уздовж на дві рівні частини. У іншому випадку, мат утеплювача нарізається на плити поперек рулона шириною, що дорівнює кроку по осі крокв плюс 20-30 мм для забезпечення «ефекту пружини» при установці «врозпір» між стійками каркаса, як це показано на рис.14.

Рис. 14. Розмітка, розрізання та монтаж утеплювача між несівними стійками каркаса

3. Укладання вітро- та гідрозахисної мембрани

По верху теплоізоляційного шару з зовнішньої сторони стіни закріплюють паропроникну мембрану до дерев’яного каркасу за допомогою скоб або оцинкованих цвяхів. Полотна мембрани укладають знизу вгору, перпендикулярно до вертикальних стійок каркасу. Мембрану слід вкладати з невеликим провисом, не більше 10 мм, щоб уберегти її від пошкодження при зміні температури, та напуском верхнього шару на нижній не менше 100 мм. Для забезпечення герметичності, місця стиків та примикання проклеюються спеціальною самоклеючою стрічкою.

4. Улаштування каркасу для зовнішнього облицювання

Поверх мембрани на стійки каркасу нашивають вертикальні бруски контрлати, які служать основою для кріплення зовнішнього суцільного облицювання сайдингом та створення вентиляційного зазору для відводу вологи з утеплювача.

Для облаштування контрлат рекомендується використовувати сухі (вологість не більше 14 %) дерев’яні бруски розміром не менше, ніж 50 х 50 мм з кроком між ними 300 - 400 мм.
