ВВЕДЕНИЕ
Основной проблемой управления организационными системами является создание моделей будущих работ. Модели будущих работ позволяют эффективно контролировать процесс выполнения работ, распределять дополнительные или резервные ресурсы между работами, определять резервы и неучтенное время при выполнении работ.
Ранее в качестве моделей будущих работ применялись графики Ганта, которые являются наглядными при разработке малых комплексов работ.
План-график Ганта применяют, как правило, при оперативном планировании и управлении.
Планирование с помощью плана-графика Ганта позволяет наглядно представить соотношение времени выполнения отдельных работ и наиболее эффективно для координации равномерной загрузки персонала и мощностей.
При планировании сложных комплексов работ они имеют следующие недостатки:
Графики не отражают взаимосвязь и взаимозависимость отдельных работ.
Очень сложно выделить главные определяющие работы, которые определяют длительность выполнения работ всей системы.
Не реально перевести планирование работами с помощью ЭВМ из-за сложности алгоритма и затрат на программирование.
Графики обуславливаются статической формой. При срыве сроков любым исполнителем их необходимо переделывать или они становятся обычным справочным пособием.
Работы |
Общее количество дней |
|||||
1 |
2 |
3 |
… |
30 |
31 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
А
Б
В
Г
При планировании сложных комплексов взаимосвязанных и взаимообусловленных работ и управлении ходом их выполнения наиболее эффективны методы сетевого планирования и управления (СПУ). Первоначальные идеи СПУ были разработаны в конце 50-х годов ХХ века в США и реализованы в виде двух систем сетевого анализа – PERT (Program Evaluation and Review Technique – оценка программ и способ проверки) и CPM (Critical Path Method – метод критического пути).
1. Цель работы
Целью работы является формирование у студентов основополагающих знаний по методам сетевого планирования и управления и расчетам сетевых моделей и графиков.
Продолжительность занятия 2 часа. Первый час отводится на ознакомление с методическими указаниями к практическому занятию. На втором часе занятий необходимо провести построение сетевого графика и расчеты его временных параметров. Результаты, полученные при выполнении работы, учитываются на экзамене.
2. Основные понятия сетевого управления
В основе системы сетевого управления лежат следующие понятия:
Работа. Различают действительную работу, т.е. этап трудового процесса, который требует затрат времени и ресурсов. Фиктивная работа показывает взаимосвязь отдельных работ, но не требует затрат ни времени, ни ресурсов.
– действительная
работа, над стрелкой указывается
длительность работы.
– фиктивная работа.
Событие – фиксирует факт выполнения конкретной работы (рис. 1). Различают простое и сложное событие. Сложное фиксирует факт выполнения двух и более работ. События бывают: исходное (начальное) – фиксирует факт постановки задачи; завершающее (конечное) – фиксирует факт достижения поставленной цели; промежуточное.
Рис. 1. Схема изображения события
Путь. Различают три вида путей. Полный путь – это путь между исходным и завершающим событием. Путь, лежащий между исходным и любым последующим событием. Путь, соединяющий два смежных события i-е и j-е.
Далее будем рассматривать математические расчеты над сетевым графиком на примере, представленном на рис. 2.

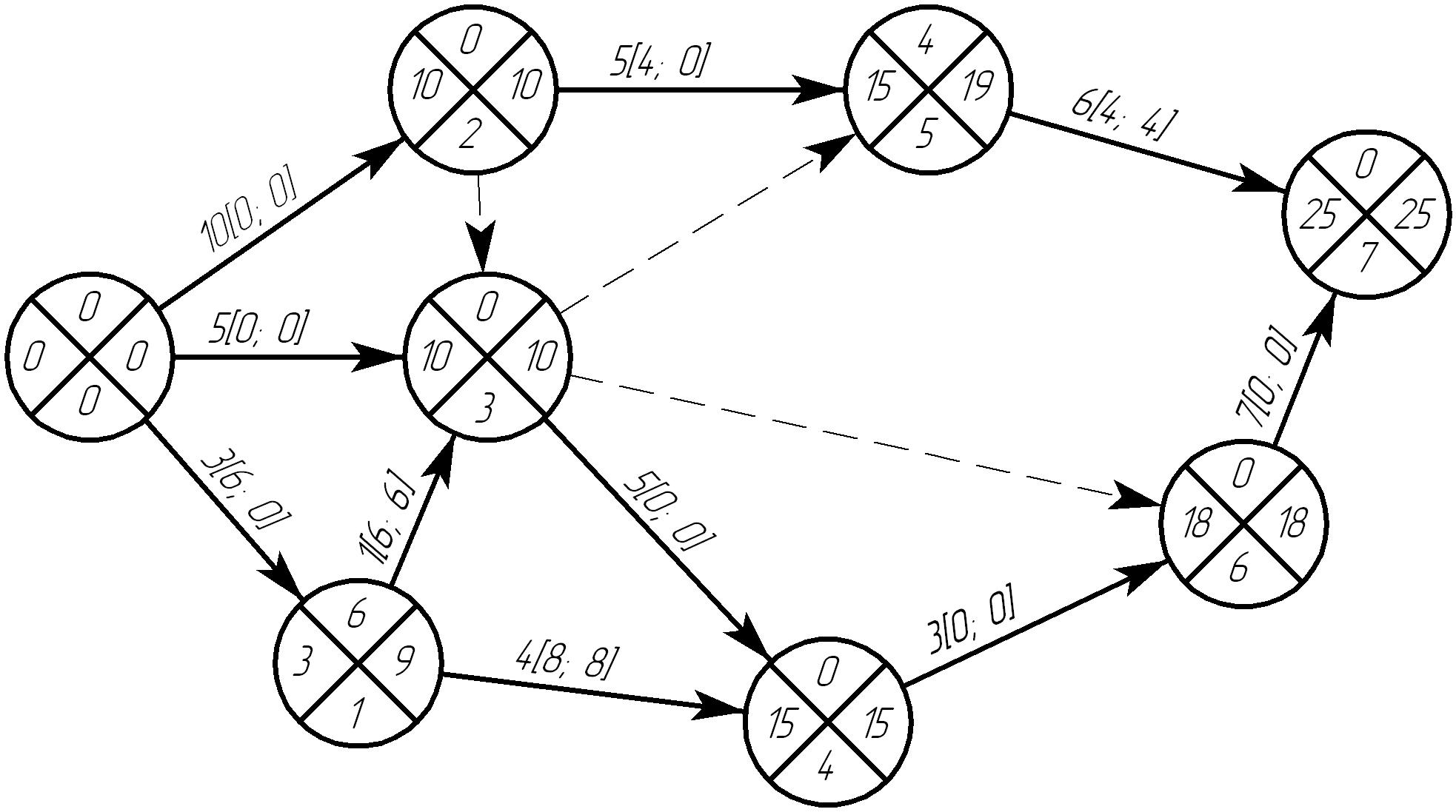

Рис. 2. Сетевой график выполнения работ
Критический путь – это полный путь, имеющий наибольшую продолжительность. Работы и события, принадлежащие критическому пути, называются критическими. Суммарная продолжительность работ, принадлежащих критическому пути, равна критическому времени tкр выполнения всего комплекса работ. На сетевом графике критический путь выделяется двойной или жирной линией.
В нашем примере имеются следующие пути:
0-1-3-6-7 = 11 дней.
0-14-6-7 = 17 дней.
0-2-5-7 = 21 день.
0-2-3-4-6-7 = 25 дней – критический путь.
