1 ТОКТЫ ӨЛШЕУ

Есеп 1.1

Тізбектегі жоғарғы жиілікті G1 қоректену көзі тудыратын ток, термотүрлендігіші бар

магнитэлектірлік жүйелі ӨМ аспаппен өлшенеді. (сурет 1).

Табу керек:

а) Тізбектегі токты;

ә) Токты өлшегендегі қателігін;

б) Ағын токтарының себебінен пайда болған қосымша қателігін;

в) Өлшеудің жалпы қателігін;

г) Аспаптың дұрыс қосылу орнын көрсетіңіз

Сурет 1.1 – Токтың ВЧ өлшеу сұлбасы

Берілгені: f=0,7*10⁶ Гц

Z_н=30*10³ Ом

С=2,5*10^-12 Ф

Φ_н=20 град

U=100 B

Шешуі: ω=2 π f=62,8*10⁶ рад

А спап арқылы өлшенген ток

I_x = √ I_c² + I_н²

мұндағы I_c – паралель қосылған сыйымдылық арқылы өткен ағын тогы;

С₁₃ = С₂₃ = 2,5 пФ;

Iн - жүктеме тогы

Сұлбадағы тізбектер арқылы өткен токтар, тізбектердің кедергілеріне кері пропорционал

X_c/Z_н = (1 / (ωC_э))/ Z_н = К_с=1/(6,28*10⁶*2.5*10^-12*0,7)/(30*10³)=2,123

(1.2)

мұндағы С_э = С₁₃+С₂₃ =2.5пФ.

Сондықтан

I_x = = I_н =0,00755 А (1.3)

Ағын токтарының себебінен пайда болған қосымша қателік

δ_y = ( -1) · 100%=134,6 % (1.4)

Негізгі қателік РА-ның себебінен туындайды

δ_a = ( ± ∆_a / I_x ) ∙100= (±12.5*10^-3/0.588)*100=±1,655 %

(1.5)

мұндағы ∆_а = γ_а ∙ I_ан / 100=2,5*5*10^-3/100=12,5*10^-5 (1.6)

γ_а = 2,5% - РА-ның дәлдік дәрежесі;

І_ан = 5мА - өлшеу шегі.

Өлшеудің жалпы қателігі

δ = ‌‌‌‌│‌δ_a│+ δ_y=134,6+1,655=136,255 %. (1.7)

Таблица 1.1

Жүктеме	Нұсқа, сынақ кітапшасының соңғы санының алдыңғы саны
	0	1	2	3	4	5	6	7	8	9
Zн, кОм	20	25	30	22	27	35	32	37	18	33
φн, град	15	17	20	22	25	27	31	35	38	42

Таблица 1.2

Жиілік	Нұсқа, сынақ кітапшасының соңғы саны
	0	1	2	3	4	5	6	7	8	9
f, МГц	1	2	4	6	8	10	0,8	0,9	0,7	7

2 КЕРНЕУДІ ӨЛШЕУ

Есеп 2.1

Дыбыстық жиіліктің электрлік кернеуі шығысында әртүрлі детекторы бар дәлдік дәрежесі 2,5 болатын, бір өлшеу шегі 10 В-қа тең электрондық вольтметрмен өлшенеді:

а) орташатүзеткіш мән (ОТМ);

ә) шығысы ашық (ААМ) және шығысы жабық (ЖАМ) амплитудалық мән (АМ);

б) орташаквадраттық мән (ОКМ). Белгілі пішіні бар кернеу вольтметрлердің кірісіне бір уақытта беріледі ( таблица 2.1).

Табу керек:

а) әр вольтметрдің көрсетулерін;

ә) кернеу өзгерудің қателігін.

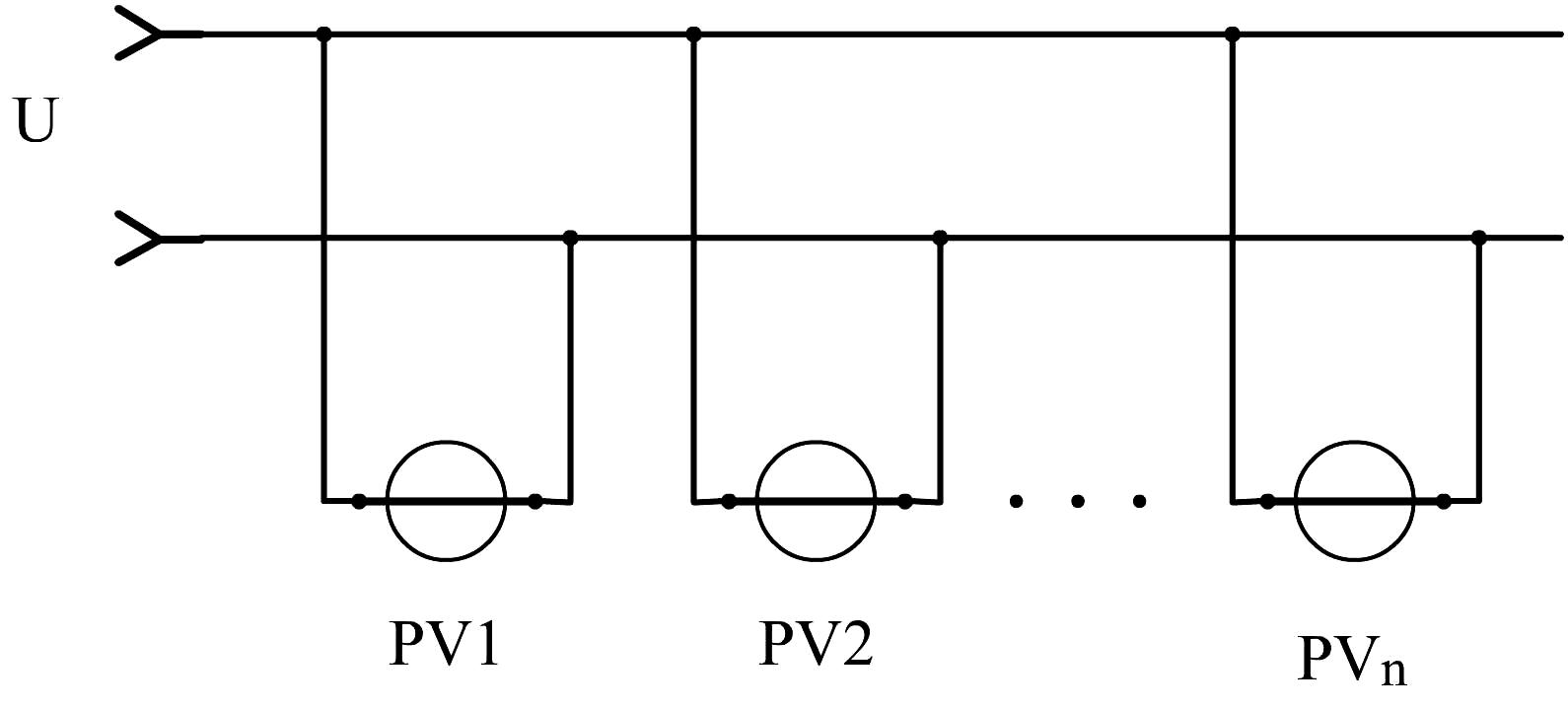

Cурет 2.1 - Өлшеу сұлбасы.

Берілгені: А = Um = 2B

f = 0,7 кГц

ω=2 π f=4396 рад

u( )_sin= Um sin( + ) =2sin(4396t),

Барлық вольтметрлердің шкаласы синусоидалды 50-ге ауыспалы кернеудің әсерлік мендерінде градусталған.

СВ3 детекторы бар вольтветр бір периодта кернеудің орташа мәнән сезеді, яғни біздің жағдайда 0. АЗО детекторы бар вольтметр өлшенетін кернеудің максимал мәнін сезеді (Um = 2 B). Ал А33 детекторы бар вольтметр өлшенетін кернеудің айнымалы бөлігінің амплитудалық мәндерін сезеді.

СК3 детекторы бар вольтметр кернеудің әсерлік мәнін сезеді, яғни U= (α=4.96(В). Пішіндердің коэффициенттері және әртүрлі қисық пішінді кернеу амлитудалары ТОЭ оқулықтарында берілген.

Кернеу өлшегендегі жалпы қателік келесі формула бойынша анықталады

δ = │δ_в│+│δ_д│=11.35+5.0607=16.4107 %

(2.1)

мұндағы δ_в = ( ± ∆_в / U_э) ∙ 100=0,25/4.94· 100% =5.0607%;

∆_в = ± γ_вUн / 100=0,25;

Uэ= ; Параметрлері U_m, T балама синусоидалды кернеу кезіндегі вольтметрдің көрсетулері.

δ_д =  ((U-U_э) / U_э) ∙ 100= ((4,964-4,458)/4.458)*100=11.35%

мұндағы U – белгілі кернеу пішні берілгендегі аспап көрсетулері

Таблица 2.2

Сигнал параметрлері	Нұсқа, сынақ кітапшасының соңғы санының алдыңғы саны
	0	1	2	3	4	5	6	7	8	9
A = Um, B	3	3,5	4	4,5	5	5,5	6	6,5	7	8
F, кГц	0,5	0,6	0,7	0,8	0,9	1,0	1,5	1,6	1,8	2
