Лабораторная работа №1 «Измерение показателей качества электрической энергии в электрических сетях с помощью регистратора Парма РКЗ.01»

Цель работы: приобретение практических навыков по работе с регистратором показателей качества  электрической энергии Парма РКЗ.01 и программой обработки данных с регистратора на ПК TransData.

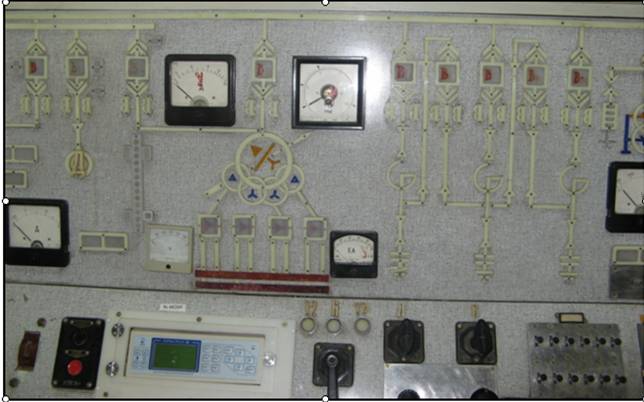

Работа выполняется на стенде, фотография которого приведена на рисунке 1.

Рисунок 1 - Стенд   лабораторной работы  « Работа с анализатором качества электроэнергии «Парма РКЗ.01»

Регистратор  качества электрической энергии  РКЗ.01 подключен к трехфазной сети, от которой получает питание трансформатор, к вторичным обмоткам которого подключены  выпрямительные установки, собранные   по шести и двенадцати фазной схеме выпрямления. Выпрямительные устройства являются причиной появления в сети высших гармоник тока, а при достаточно большом сопротивлении системы и высших гармоник напряжения.

Общие сведения о регистраторе Парма РКЗ.01

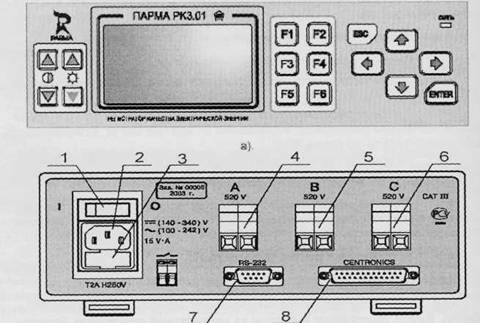

Внешний вид регистратора приведен на рисунке 2.

Рисунок 2 - Внешний вид регистратора

На лицевой панели регистратора (рисунок 2, а) расположены графиче­ский дисплей с подсветкой, пленочная клавиатура и индикатор питания.

В случае не использования клавиатуры в течение 3 минут, автоматически  отключается   подсветка  индикатора   (для   экономии электро­энергии и увеличения срока службы регистратора).

При нажатии любой кнопки клавиатуры  подсветка автоматически включается.

Краткое описание работы регистратора

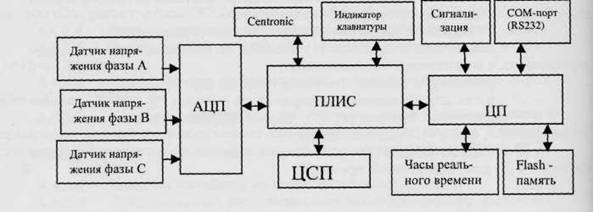

Блок - схема регистратора приведена на рисунке 3.

Регистратор имеет три независимых гальванически развязанных канала для измерения напряжения.



Рисунок 3 - Блок - схема регистратора

где:

- АЦП - аналогово-цифровой преобразователь;

-  ПЛИС - программируемая логическая интегральная схема;

-  ЦП - центральный процессор;

-  flash- память - энергонезависимая память;

-  ЦСП - цифровой сигнальный процессор.

Измерительная информация с датчиков напряжения попадает в АЦП, где преобразуется в цифровой код. Цифровой код, несущий измерительную информацию, передается в ПЛИС.

ПЛИС служит для организации взаимодействия всех частей системы.

Измерительная информация обрабатывается ЦСП, который производит все математические расчеты, в том числе и через преобразование Фурье.

ЦП управляет работой всей системы.

СОМ (разъем RS232) служит для подключения ПК, для проведения автоматизированной поверки.

Расположение органов настройки и включения

Управление работой регистратора осуществляется при помо­щи органов управления, расположенных на лицевой панели регистратора.

Перемещение по пунктам меню осуществляется кнопками со стрелками:

Enter - подтверждение, ввод, вход во вложенное меню;

ESC - переход на уровень выше, отмена;

F1 - F6 -функциональные.

Для входа в меню следует подвести курсор (мерцающая стро­ка) к соответствующему пункту и нажать Enter (используется также для выбо­ра или ввода). Для выхода в меню верхнего уровня следует нажать Esc (ис­пользуется также для отмены).

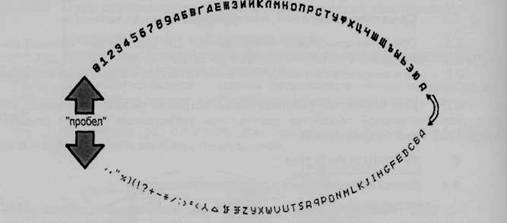

Редактирование текстовой и численной информации осуще­ствляется путем посимвольного подбора, т.е. следует подбирать текущий сим­вол, а затем переходить к следующему. Внешний вид алгоритма для редакти­рования текстовой или численной информации представлен на рисунке 4.

Рисунок  4 -  Алгоритм для редактирования текстовой и численной информации

Для смены значения символа используются кнопки  вверх или  вниз,

а для перехода к следующему или предыдущему символу – кнопки влево или вправо соответственно. Причем кнопки вверх и вниз меняют значения, так что нажатие "вверх вызывает сначала «О», потом «1», а нажатие вниз вызывает сначала специальные сим­волы, потом заглавные латинские буквы и т.д. После латинской буквы «А» следует русская буква «Я».

Порядок выполнения работы

Перед проведением измерений в сети в  регистраторе необходимо выполнить определенные настройки.

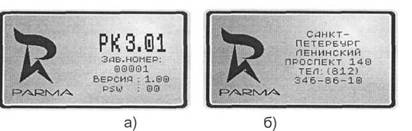

Для начала работы необходимо включить автомат ВА и подать питание на прибор. При включе­нии питания регистратор производит идентификацию. На лицевой панели должен загореться индикатор питания, обозначенный надписью «сеть» (рису­нок 2, а). После включения регистратора, в течение 60 секунд на дисплее должно появиться изображение, содержащее логотип фирмы-производителя, заводской номер регистратора и версию встроенной программы (рисунок 5, а).



Рисунок 5- Логотип фирмы - производителя регистратора

Регистратор может работать в трех режимах: установки, работы и отчета.

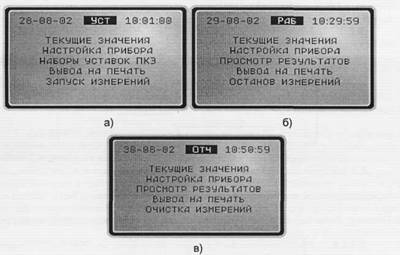

Меню программ для указанных режимов показано  на рисунке 6.

Рисунок 6 - Меню программ режимов работы регистратора

Для проведения измерений необходимо выполнить настройку прибора  и установить интервал для времени регистрации прибора.

Для этого,  необходимо выполнить следующее:

1.  В режиме отчета выбрать пункт меню очистка измерений.

После очистки памяти регистратор переходит в режим установки.

2. В режиме установки  выбрать пункт меню настройка прибора.

3. После открытия меню настройка прибора (рисунок 7), выбрать в нем пункт интервалы измерения.



Рисунок 7 - Меню настройка прибора



Данное меню (рисунок 8) предназначено для редактирования интер­вала измерения значений ПКЭ.





Рисунок 8 - Меню установки времени проведения измерений ПКЭ

4. Выбрать интервал 1 и в соответствии с заданием преподавателя  отредактировать его, устанавливая начало и конец времени проведения регистрации. При этом следует иметь в виду, что время  начала регистрации должно быть больше текущего времени самого регистратора. В противном случае будет выдано сообщение об ошибке: «Просрочено время запуска».

5.Выбрать пункт меню запуск измерений, после чего выбрать пункт пуск. Регистратор переходит в режим работы, и после достижения времени начала регистрации, начнется  процесс статистической обработки параметров сети  и занесения показаний  в память прибора.

Перед началом выполнения измерений необходимо выполнить следующее:

а) нажать на стенде  кнопку Пуск; В результате будет подано напряжение на  питающий трансформатор;

б) ключом управления  КУ-1 подключить к трансформатору выпрямительную установку (ВУ). При установке ключа в положение 6 подключается  ВУ по шести фазной схеме выпрямления, а в положении 12 – по двенадцатифазной схеме выпрямления.

После окончания времени  измерений  с помощью прилагаемого к прибору программного обеспечения TransData выполнить  считывание записанных  в память  регистратора  данных в компьютер.
