11.5. Технология dtm
Речь идет о динамическом синхронном режиме передачи (Dynamic synchronous Transfer Mode — DTM) — новой широкополосной сетевой технологии, способной эффективно передавать данные, голос и потоковое видео по единой оптоволоконной сети.
Распространение Internet привело к тому, что компьютерные сети, в основном, стали базироваться на технологии коммутации пакетов с буферизацией (store-and-forward). В то же время в своем самом распространенном варианте эта технология не ориентирована на предварительное соединение и плохо поддерживает трафик, требующий передачи в режиме реального времени. С другой стороны, телефонные сети, использующие технологию коммутации каналов и мультиплексирование с разделением по времени (TDM), могут обеспечить гарантированный уровень сервиса для чувствительных ко времени задержки приложений.
Сети с коммутацией каналов имеют еще ряд притягательных особенностей. Каналы изолированы друг от друга в том смысле, что трафики, передающиеся по ним, не взаимодействуют. Это позволяет обеспечить гарантированный уровень сервиса для чувствительных ко времени задержки приложений. Далее данные и управляющая информация в таких сетях разделены. Обработка последней выполняется лишь при установке и разрыве соединения, а передача потока данных не требует дополнительной обработки и управления. Однако статическая природа традиционных сетей с коммутацией каналов делает их мало приспособленными к передаче небольших объемов информации с импульсным характером трафика. Кроме этого, каналы имеют фиксированную емкость, длительное время установки и плохо поддерживают многоадресную рассылку.
Конечно, можно обратиться к сетям АТМ, которые хорошо справляются практически с любыми видами трафика. Но здесь все очевиднее становятся проблемы, связанные с его управлением, и мало вероятно, что АТМ сможет совладать с ними с приемлемыми для большинства затратами. Новая технология преодолевает ограничения традиционных сетей с коммутацией каналов, обеспечивая при этом привлекательные особенности АТМ, а именно: предоставление полосы пропускания по запросу и способности обслуживать приложения с разными требованиями к качеству сервиса.
Согласно определению, которое дали сами разработчики, технология DTM создавалась с целью более рационального использования пропускной способности оптических сетей, поддержки широкополосного трафика в реальном масштабе времени и групповой адресации. Она также обеспечивает перераспределение ресурсов сети между сеансами связи.
В основе технологии DTM лежит множественный доступ к однонаправленной среде передачи, которая является разновидностью TDM. Кроме понятия «среда передачи» (media), в DTM используются «порт» (port), «узел» (node) и «линия» (link). Последнее с точки зрения лингвистики было бы более правильно перевести как «звено», однако с позиций функционального назначения термин «линия» более адекватен. Действительно, link представляет собой две среды — передачи и приема, которые в отечественной практике часто называют линией связи. Что касается «среды приема», то здесь нет противоречий с упомянутым базовым понятием «среда передачи», ведь для одного узла это будет передача, а для другого — прием.
В развитии вычислительных сетей наблюдается две тенденции:
- с одной стороны, существует тенденция объединения локальных сетей (LAN) в городские (MAN) и глобальные (WAN) сети с возможностью обеспечения высокоскоростного обмена;
- с другой стороны, в связи с быстрым ростом производительности рабочих станций и ПЭВМ, а также в связи с тем, что станции становятся мультимедиа-терминалами, существует тенденция резкого повышения скорости работы в самих локальных сетях.
Вопросы для самоконтроля
1. Какой метод доступа используется в сетях Ethernet?
2. Что такое коллизия?
3. Отличия Fast Ethernet от Ethernet.
4. Назовите достоинства технологии Fast Ethernet.
5. Назовите достоинства и недостатки различных видов коммутации каналов, сообщений и пакетов.
6. Отличительные особенности технологии Gigabit Ethernet.
7. Стандарт локальной сети Token Ring.
8. Отличия АТМ от существующих технологий.
9. Назовите функции ШЦСИО.
10. Новая широкополосная сетевая технология DTM.
12. СЕТЕВЫЕ ИНФОРМАЦИОННЫЕ ТЕХНОЛОГИИ. ОРГАНИЗАЦИЯ СЛОЖНЫХ СВЯЗЕЙ В СЕТЯХ
12.1. Связь между ЛВС посредством мостов
В глобальных сетях связь между ЛВС осуществляется посредством мостов.
Мосты — представляют собой программно-аппаратные комплексы, которые соединяют ЛВС между собой, а также ЛВС и удаленные рабочие станции (РС), позволяя им взаимодействовать друг с другом для расширения возможностей сбора и обмена информацией.
Мост обычно определяется как соединение между двумя сетями, которые используют одинаковый протокол взаимодействия, одинаковый тип среды передачи и одинаковую структуру адресации.
Существует два базовых типа мостов NETWARE:
n — n внутренний;
n — n внешний.
Если мост располагается в файловом сервере — внутренний мост.
Если мост располагается в рабочей станции — внешний мост.
Внешние мосты и их ПО устанавливаются в рабочей станции, которая функционирует не как файловый сервер. Поэтому внешний мост может передавать данные более эффективно, чем внутренний.
Существуют выделенные и совмещенные мосты.
Выделенный — это ПК, который используется как мост и не может функционировать как рабочая станция.
Совмещенный — может функционировать и как мост, и как рабочая станция одновременно.
Преимущество: ограничиваются издержки на покупку дополнительного компьютера.
Недостаток: отсутствие потенциальных возможностей рабочей станции, размещенной в нем. Когда прикладная программа на РС зависает и вызывает остановку РС, функционирующей как мост, программа моста также останавливает операции. Этот сбой прерывает разделение данных между сетями, а также прерывает сеансы работы РС, которые связаны через мост с файловым сервером.
Поскольку выделенный мост не используется как РС, то никакие ПП не вызовут такой сбой и не прервут работу.
Выбирая мост, необходимо сопоставить стоимость оборудования и риск возможности сбоя моста.
Локальный мост передает данные между сетями, которые расположены в пределах ограничений кабеля по расстоянию. Локальные мосты применяются в следующих случаях:
1. Для разделения больших сетей на две и более подсети с целью увеличения быстродействия и уменьшения стоимости линий связи.
Например, в одной организации различные отделы разделяют одну и ту же сеть. Так как большие сети медленнее малых, то есть возможность выделить в небольшие подсети компактно расположенные отделы. Используя локальный мост Netware, отделы могут продолжать разделять данные таким образом, как если бы они работали в одной сети, приобретая при этом быстродействие и гибкость, присущие малой сети.

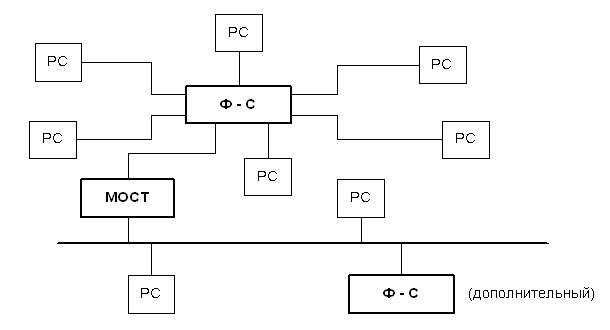

2. С помощью локального моста можно расширить физические возможности сети. Если сеть Netware имеет максимально допустимое число узлов, поддерживаемое её аппаратной схемой адресации, и есть необходимость в добавлении ещё нескольких узлов, то для расширения такой сети используется мост Netware. При этом включение в сеть дополнительного файлового сервера необязательно. Расширение физических возможностей сети показано на рис. 20.
Рис. 20. Расширение физических возможностей сети
