Верхний и нижний, регулируемые на ходу

(нижний дифференциальный и регулируемая верхняя рейка)

В механизмах такого типа амплитуду колебаний одной из реек увеличивают. Для усиления посадки вводят разделительную пластину. Верхний слой материала при этом размещается между пластиной и верхней рейкой, нижний слой – между пластиной и нижней рейкой.

Регулировка посадки осуществляется на ходу, нажимом на педаль или коленный рычаг, ориентируясь на надсечки, нанесенные на полуфабрикат. Величина посадки определяется разностью между амплитудой верхней и нижней реек (302 кл.) (Обеспечивается беспосадочное соединение или соединение с заданной посадкой).

НИЖНИЙ И ТЯНУЩИЕ РОЛИКИ

Для соединения без посадки материалов, имеющих большие перепады по толщине. Для этого применяют ролики, расположенные за иглой (на расстоянии до 80 мм от иглы),препятствующие посадке.

Ролик 1 – прижимной.

Ролику 2 сообщается прерывистое вращательное движение от главного вала с выстоем в период, когда рейка 3 механизма перемещения не воздействует на полуфабрикат.

Операции – запошивочные швы в верхней одежде, джинсовых изделиях, мужских сорочках, стачивание боковых срезов брюк.

НИЖНИЙ, ОТКЛОНЯЮЩАЯСЯ ИГЛА И ТЯНУЩИЕ РОЛИКИ

Игла отклоняется в направлении подачи материала (все виды одежды–притачивание пояса, обработка съемного пояса).

Недостаток – трудность выполнения криволинейных швов.

ПОДАЮЩИЕ РОЛИКИ (ПРИВОДНОЙ И ПРИЖИМНОЙ)

Применятся для соединения материалов из кожи, меха, а также в некоторых специальных машинах (например, для разметывания проймы); притачивания пояса в брюках, джинсах, изготовления съемных поясов.

НИЖНЯЯ ЗУБЧАТАЯ РЕЙКА И ПРИВОДНОЙ ВЕРХНИЙ РОЛИК – для отделочных строчек.

ВЕРХНИЙ И НИЖНИЙ РЕМЕННЫЕ для втачивания рукава в пройму в верхней одежде.

Механизмы транспортирования швейных полуавтоматов

• для выполнения прямолинейных строчек (стачивания частей подборта, нижнего воротника) применяются нижний и верхний зубчатые ремни, взаимодействующие с нижним реечным механизмом перемещения. Полуфабрикат укладывают на столик, который затем перемещается в зону, расположенную между рейками. При укладке верхний ремень приподнимают (отделочные строчки на воротниках и манжетах, притачивание кокетки к спинке сорочки);

• верхний и нижний ременные горизонтальные транспортеры (за-

страчивание верхнего среза манжеты мужской сорочки);

• для сборки прорезных карманов используется механизм перемещения, траектория движения которого задается кулачком-копиром. Полуфабрикат помещается в шаблон, укладывается на подвижную платформу, перемещаемую рейкой;

• для выполнеия слабоискривленных строчек используется следящий механизм, программоносителем которого является линия среза материала (механизм перемещения – зубчатая рейка);

• для обтачивания деталей (570кл., 870кл.) используется шаблон, перемещаемый роликом по контуру выполняемой строчки;

• для выполнения строчек произвольной конфигурации используется магнитный диск, являющийся программоносителем информации;

• в вышивальных полуавтоматах траектория перемещения полуфабриката задается специальной программой ЭВМ.

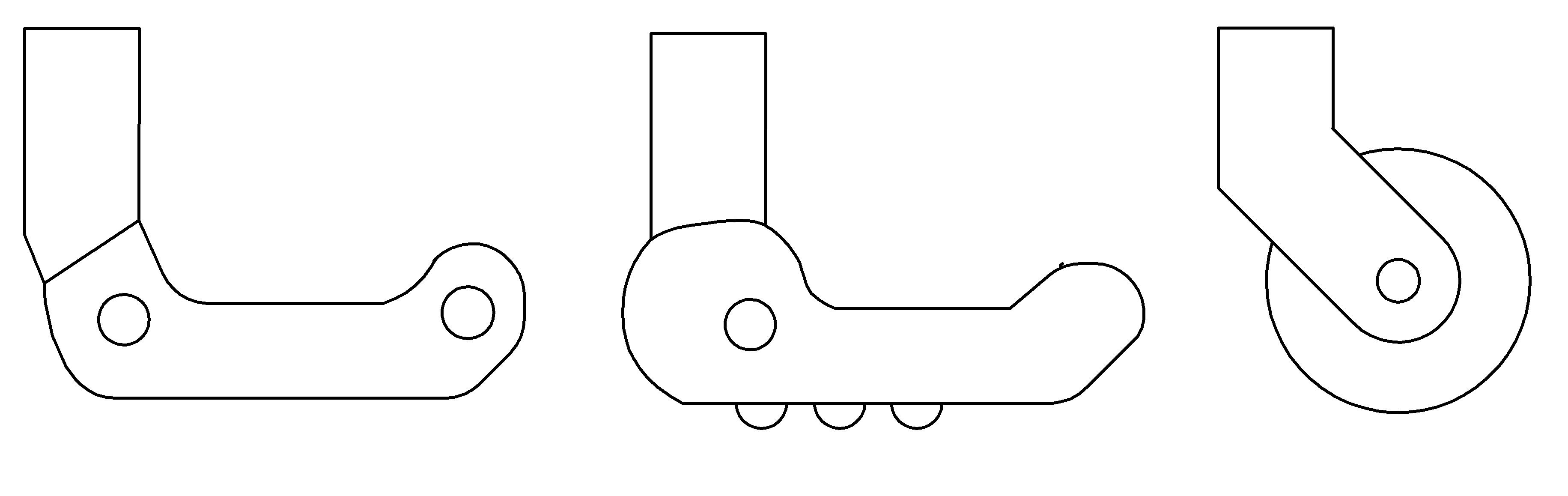

Для улучшения условий перемещения материалов применяют также различные конструкции прижимных лапок, удерживающих материал от смещения при подъеме иглы, и оказывающих необходимую силу давления, создающую в свою очередь силы трения:

• качающаяся лапка – для выполнения строчек на утолщенных участках. Лапка приподнимает передний край подошвы, что обеспечивает проход ткани под лапкой;

• для материалов с пленочным покрытием, дублированных и синтетических;

• ролик с рифленым ободком (для утеплителя).

НАПРАВЛЕНИЯ СОВЕРШЕНСТВОВАНИЯ

Доказано, что наибольшая посадка, приводящая к некачественным соединениям возникает при использовании традиционной (металлической) лапки.

Экспериментально было установлено влияние на посадку длины подошвы лапки и закругления в подошве, выполненного радиусом до 2мм, то есть прорези для иглы.

Для уменьшения посадки были изготовлены новые конструкции прижимных лапок:

обычная с удлиненной подошвой и лапка длиной 40мм с отверстием для иглы. Подошва лапки перекрывает рабочую поверхность рейки. Величина П_отн уменьшается при этом на 66%, П_абс – в 2,5 раза.

Для уменьшения посадки, возникающей за счет сжатия нижнего слоя ткани зубцами рейки предложены их новые конструкции:

со спиленными до высоты h=1мм зубьями; с насечкой; с канавкой.

Установлено, что наименьшую посадку обеспечивает применение рейки с канавкой вместо зубьев. В нижнем положении рейки канавки опускаются на уровень игольной пластины или выступают на 0,1÷0,3мм выше нее так, что при обратном ходе рейки нижний слой материала будет несколько растягиваться, что способствует уменьшению посадки. Кроме того, ход рейки в вертикальном направлении и максимальное значение вертикальных составляющих скорости уменьшается в 2-3 раза, благодаря чему отсутствует отскок лапки. Коэффициент сцепления рейки с материалом равен 0,2, что является достаточным для создания нормальных условий перемещения материала.

Комбинация удлиненной лапки и рейки с канавкой снижают относительную посадку в среднем на 80%.

Кроме того, в нашем институте впервые была выведена формула посадки ткани:

,

где l – длина стежка;

c – жесткость пружины (с=1,383Н/мм);

h – толщина материала;

N – давление лапки на материал;

μ ₃ – коэффициент трения между тканью и лапкой;

μ ₂ – коэффициент трения между слоями материала.
