	Импульсные штепсельные реле с герконом ИВГ
Наименование работ	Периодичность	Профессия исполнителя	Выполняемые пункты
Ремонт и проверка	Один раз в 15 лет	Электромонтер Электромеханик Электромеханик-приемщик	1.2 3…7 8…12

1.Импульсные реле тина ИВГ. ИВГ-М. ИВГ-В предназначения для работы

в рельсовых цепях переменного тока частотой 25 и 50Гц. Реле ИВГ (М, В)

взаимозаменяемые с импульсным реле ИМВШ-110.

В качестве переключающего элемента в реле ИВГ (М. В) применяют

герметизированные магнитоуправляемые контакты (герконы) типа МКСР-

45181.Стеклянный баллон геркона заполнен водородом под давлением . Для обеспечения стабильности переходного сопротивления и бездребезговой коммутации контактов в герконах типа МКСР-45181 используется ртуть.

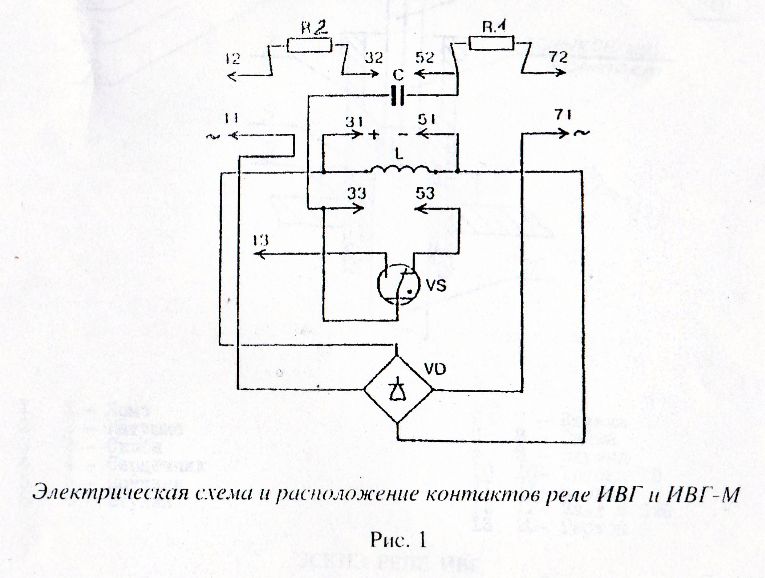

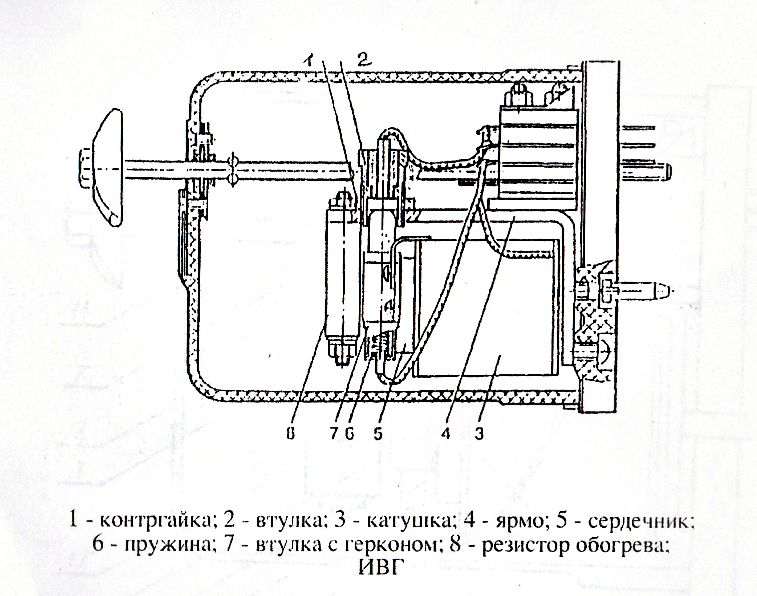

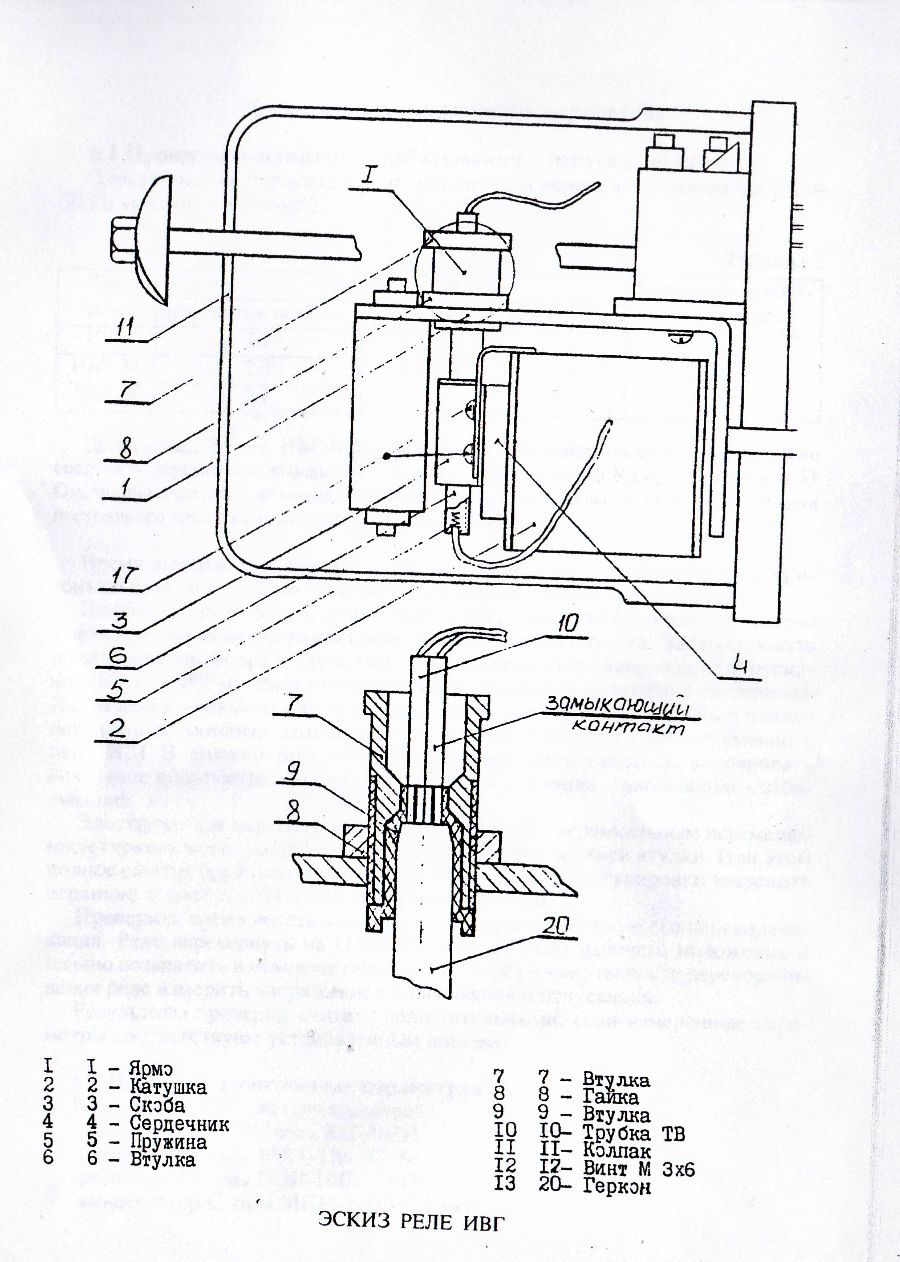

Электрические схемы , нумерация выводов и чертеж реле приведены на рисунках 1 и 2.

Испытательное и технологическое оборудования, измерительные приборы, инструмент, материалы: Стенд для проверки реле с комплектом измерительных приборов , мегомметр на 500В , индикатор перемещений , наборы щупов линейка металлическая, пинцет, лупа , электропаяльник , граммометр ,наборы специализированного инструмента ИР, набор над филей, напильники, молоток, плашка М6,шлифовальная шкурка, компрессор сжатого воздуха, кисть, считка , припой, канифоль, цапан - лак, эмаль, спирт технический ,ручка ,тушь, клей ,технический лоскут, этикетка, клеймо, пламбироющего мастик , комплекты ЗИП.

1.Внешний осмотр и наружная чистка реле.

Проверить наличие клейма, этикетки, маркировки завода -изготовителя. О выявленных отступлениях от установленных норм доложить ШНС.

Очистить реле снаружи от пыли и грязи. Удалить окисления и коррозии с контактных ножей и направляющих штырей. Контактные ножи должны быть перпендикулярны основанию реле и выступать над его поверхностью на11..12мм. Погнутые ножи выправить, резьбу над стяжном винте при необходимости восстановить

2.Вскрытие реле

Удалить мастику из пломбировочных гнезд, отвернуть винты , крепящие кожух. Снять кожух. Почистить кожух в нутрии, удалить старую этикетку . Уплотняющую прокладку отчистить от грязи и пыли, поврежденную заменить . Проверить отсутствии механических повреждений ( сколов , трещин, )кожуха и основание реле, плотность прижатия кожуха к основанию. Неисправные элементы заменить.

3.Внутренний осмотр реле

При внутреннем осмотре реле, проверить состояния монтажа: монтажные провода не должны иметь нарушения изоляционного покрытия, должны быть гибкими, аккуратно, без натяжения уложены. Осмотреть катушку , при наличии повреждения , внешней изоляции, трещин, и сколов, катушку заменить. Проверить наличии на катушки этикетки с указанием ( марки провода, диаметра, числа витков, сопротивления обмотки); крепления выводов , качество паек. Пайки должны быть ровными, гладкими, без следов канифоли, покрыты цапан – лак. Осмотреть элементы реле ( резисторы ,конденсаторы , диоды, ) .Элементы со следами перегрева заменить.

4.Проверка реле на отсутствии размыкания, замыкающего контакта.

Установить на обмотке реле напряжения 2, 7 ( 3, 1 для реле ИВГ-М ) В, подключить на 13-33 контакты измеритель параметров реле Ф291 и проконтролировать замкнутое состояния замыкающего контакта.

Проверить включения режима счета времени разомкнутого состояния контактов 13 – 33 на табло Ф291, для чего снизить напряжения питания до момента размыкания контактов, затем повысить до 4,0 В и обнулить показания прибора Ф291.

На время не более 10 секунд повысить напряжения до 40 В , затем снизить до 4 В, контролируя при этом показания прибора Ф291, регистрирующего время разомкнутого состояния контактов 13- 33 реле.

Реле, у которого при повышении напряжения питания до 40В наблюдается размыкания контакта 13-33 на время более 1мс, следует отбраковать.

5.Проверка параметров обмотки реле , замена катушки.

Сопротивления обмотки при температуре+20 +(-)5 градусов должно соответствовать данным, указанным в таблице 1.

Таблица 1

Тип реле	Провод		Число витков обмотки	Сопротивления обмотки. Ом
	Марка провода	Диаметр, мм		номинальное	Предельное отклонееия
ИВГ	ПЭВ-1	0,280	3200	72	64,8…79,2
ИВГ-М		0,315	3700	75	67,5…82,5
ИВГ-В		0,315	3700	75	67,5…82,5

Сопротивления обмотки реле измерить цифровым мультиметром на клеммах 31 – 51 с соблюдением полярности подключения источника питания измерительного прибора.

Катушки реле, сопротивления обмотки которой выходит за установленные допуски , подлежат замене.

6.Проверка электрических параметров.

6.1 Проверка напряжения срабатывания и отпускание реле.

Электрические параметры реле при питании переменным током частотой 50Гц указаны в таблице 2.

Таблица 2

Тип реле	Напряжения .В			Клеммы подключения питания
	Отпускание Не менее	Срабатывания	перегрузки
ИВГ	2.2	2.7-3.2	7..5	11-71
ИВГ-М	2.3	3.1-3.6	7..5
ИВГ-В	2.2	2.7-3.2	7..5

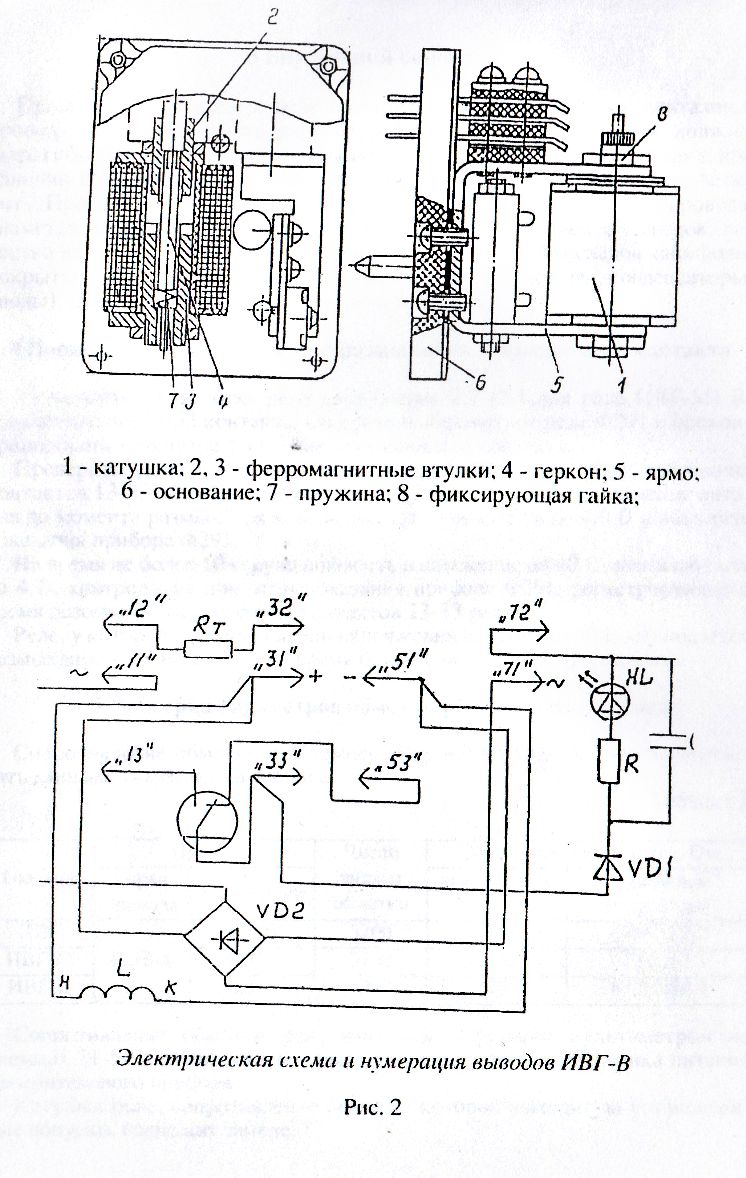

Примечания : В реле ИВГ – В для включения светодиода следует дополнительно соединить перемычкой выводы «13» и «72»,через резистор Rд сопротивлением 51 Ом, мощностью 2 Вт, на вывод «33» подключить «+», а на вывод «13» «-« источника постоянного тока с выходным напряжением 12 В.

Время выдержки с момента установки реле в рабочее положения ( горизонтальное) до проверки электрических параметров не менее 4 мин.

На обмотке реле подать напряжения перегрузки затем напряжения плавно уменьшить до момента размыкающего контакта. Зафиксировать показания вольтметра полученное при этом величина- напряжения отпускания .В реле ИВГ-В, одновременно должно произойти включения света диода. Напряжения уменьшить до 0, цепь кратковременно разомкнуть и плавно повысить до момента замыкания замыкающего контакта . Одновременно в реле ИВГ-В должно произойти выключения светодиода . Зафиксировать показания вольтметра, полученная при этом величина- напряжения срабатывания.

Электрические параметры можно регулировать вертикальным перемещением геркона путем закручивания и откручивания верхней втулки. При этом полное сжатие пружины не допустимы. По окончанию регулировки закрепить верхнюю втулку контргайкой и закрасить эмалью.

Проверить время восстановления параметров реле после его переворачивания. Реле, перевернуть на (180+(-)30) градусов относительно рабочего положения и плавно возвратить в исходное положения. Через 4 мин после переворачивания реле измерить напряжения срабатывания и отпускания.

Результаты проверки считать положительными если измеренные параметры соответствуют установленным нормам

6.2 Проверка электронных параметров.

В реле ИВГ- М, применяются:

-диодные блоки VD типа КЦ-402И;

-резистор R1 типа МЛТ-1 Вт -47Ом.

-резистор 2 типа ПЭВ -10Вт-18Ом;

-конденсатор С типа МБМ-160В –0.5 мкф;

В реле ИВГ –В применяются:

-светодиод HL типа АЛ307ЛМ;

-диод VD1типа КД105Г4;

-диод VD2 типа КЦ-402Б;

-резистор R типа С2-33-0,5-9,1 кОм;

-резистор Rт типа С5-35В – 10-39 Ом

-конденсатор С типа МБМ-160В-1 мкф;

Исправность диодного блока и диода проверить методом, изложенным в приложении Г первой части сборника .

Замена неисправного блока или диода допускается производить только на аналогический тип .При замене время пайки каждого вывода должно быть не более 3 – 5 сек.
