Указатели алс

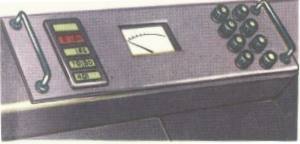

2.6. Указатель АЛС расположен в кабине управления поездом и выполнен в виде светящихся ячеек с цифрами и буквами (рис. 2.4). Цифровое сигнальное показание указывает предельно допустимую скорость на данном участке пути. Сигнальное показание "0" (нуль) или "ОЧ" (отсутствие частоты) запрещает движение и требует остановки.
Рис.
2.4
Значения сигналов, подаваемых светофорами
2.7. На линии, оборудованной автоматической блокировкой с автостопами и защитными участками, основные значения сигналов, подаваемых светофорами (независимо от места установки и назначения), следующие: один зеленый огонь (рис. 2.5) — "Разрешается движение сустановленной скоростью";
Рис.
2.5
один желтый огонь (рис. 2.6) — "Разрешается движение с готовностью остановиться, следующий светофор закрыт"; один желтый и один зеленый огни (рис. 2.7) -"Разрешается движение с уменьшенной скоростью (не более 60 км/ч) и готовностью проследовать следующий светофор с желтым огнем со скоростью не более 35 км/ч, а на открытых наземных и приравненных к ним участках — со скоростью не более 25 км/ч; два желтых огня (рис. 2.8) — "Разрешается проследование светофора со скоростью не более 35 км/ч, поезд следует с отклонением по стрелочному переводу; один красный огонь (рис. 2.9) — "Стой! Запрещается проезжать сигнал". 2.8. На линии, оборудованной автоматической блокировкой с автостопами и защитными участками
Рис.
2.6
Рис.
2.7
Рис.
2.8
Рис.
2.9
Рис.
2.10
и устройствами АЛС-АРС, движение при сигнале светофора один зеленый огонь, один желтый огонь, один желтый и один зеленый огни, два желтых огня разрешается со скоростью, не превышая указанную сигнальным показанием АЛС в кабине управления поездом. Сигнал светофора один красный огонь имеет значение "Стой! Запрещается проезжать сигнал". Для обеспечения заданной пропускной способности светофорам подается сигналодин красный и один желтый огни (рис. 2.10) "Разрешается движение с готовностью остановиться перед светофором, путевой автостоп находится в заграждающем положении". 2.9. На линии, оборудованной устройствами АЛС-АРС и автоматической автоблокировкой без автостопов и защитных участков, сигналы, подаваемые светофорами полуавтоматического действия
