Министерство общего и профессионального образования Российской Федерации

Южно-Уральский государственный университет

РЕЛЕЙНАЯ ЗАЩИТА

Варианты семестровых заданий

Челябинск

2003

Релейная защита: Варианты семестровых заданий / доцент кафедры ЭССиС А.Н. Садовников. – Челябинск: Изд. ЮУрГУ. 2003. - 20 с.

Варианты семестровых заданий предназначены для выполнения студентами всех форм обучения курсовой работы, при изучении ими курса «Релейная защита электроэнергетических систем» специальностей: 1001 – «Электрические станции»; 1002 – «Электрические сети и системы»; 2104 – «Автоматизация энергосистем».

Ил. 5 , табл. 9 , список лит. 7 – назв.

Одобрено учебно-методической комиссией энергетического факультета.

Рецензент

© Издательство ЮУрГУ, 2003

Варианты семестровых заданий Задание № 1. Максимальная токовая защита с независимой характеристикой выдержки времени

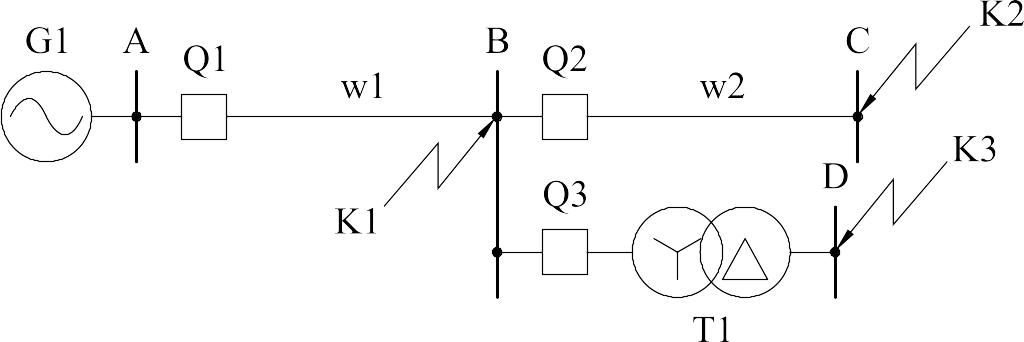

Рис. 1.

Схема сети представлена на рис. 1.

Произвести расчёт защиты, установленной на выключателе Q1.

Вариант

IРАБ.МАКС, А

KЗ

, А

tCЗ(2), с

Оперативный ток

К1

К2

К3

1

460

1,4

3000

2300

2000

1,5

Пост.

2

80

1,5

1000

580

400

1,2

Перем.

3

185

1,3

1200

900

700

1,8

Пост.

4

1200

1,2

7500

5600

4800

2,0

Перем.

5

520

1,6

2200

1400

1300

1,0

Пост.

6

130

1,4

1500

850

1000

1,3

Перем.

7

850

1,3

3800

2100

3000

1,7

Пост.

8

320

1,5

3500

2200

2800

1,6

Перем.

9

630

1,3

4000

2500

3000

1,8

Пост.

10

720

1,3

4000

2500

3000

2,0

Перем.

Варианты исходных данных сведены в таблицу 1.

Таблица 1.

Остаточное напряжение на шинах А, при КЗ в точке К1 принять – 0,35UНОМ.

Номинальное напряжение линий принять – UНОМ = 10 кВ.

Задание № 2. Максимальная токовая защита с ограниченно-зависимой характеристикой выдержки времени

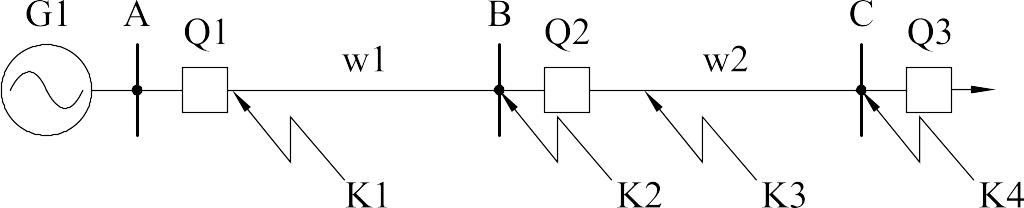

Рис. 2.

Схема сети представлена на рис. 2.

Произвести расчёт защит от всех видов КЗ, установленных на выключателях Q1 и Q2.

Варианты исходных данных сведены в таблицу 2.

Таблица 2.

Вари-ант

Нагрузка на участке сети, А

Токи КЗ, А, в точках

Выдер-жка, с

А–В

В–С

IРАБ.МАКС,

КЗ(1)

IРАБ.МАКС,

КЗ(2)

К1

К2

К3

К4

tСЗ(3)

1

210

1,2

130

1,3

2000

1300

800

600

1,4

2

560

1,1

300

1,2

5000

3400

2000

1600

0,7

3

170

1,2

100

1,2

1600

1000

650

500

1,5

4

350

1,1

180

1,3

3500

2300

1400

1000

1,1

5

400

1,2

230

1,3

3500

2500

1500

1100

1,0

6

240

1,1

150

1,2

2200

1400

900

700

1,3

7

500

1,2

270

1,3

4000

2500

1500

1400

0,8

8

290

1,1

160

1,2

2800

1800

1100

800

1,2

9

450

1,1

240

1,3

3800

2500

1500

1100

0,9

10

590

1,2

320

1,2

6000

4000

2400

1700

0,6

Ступень селективности для реле РТ 81 принять t = 0,60,8 с.

Напряжение линий принять UНОМ = 10 кВ.

Точка К3 соответствует средине линии w2.
