Практическая работа № 7 Устройство накопителя на жестком магнитном диске

1. Схема устройства винчестера и принцип его работы.

В накопителях на жестких дисках данные записываются и считываются универсальными головками чтения/записи с поверхности вращающихся магнитных дисков, разбитых на дорожки и секторы (512 байт каждый), как показано на рис.

.

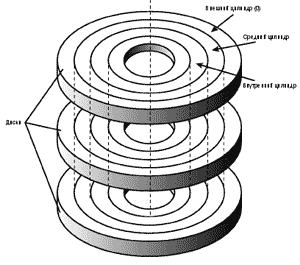

В накопителях обычно устанавливается несколько дисков, и данные записываются на обеих сторонах каждого из них. В большинстве накопителей есть по меньшей мере два или три диска (что позволяет выполнять запись на четырех или шести сторонах), но существуют также устройства, содержащие до 11 и более дисков. Однотипные (одинаково расположенные) дорожки на всех сторонах дисков объединяются в цилиндр (рис.). Для каждой стороны диска предусмотрена своя дорожка чтения/записи, но при этом все головки смонтированы на общем стержне, или стойке. Поэтому головки не могут перемещаться независимо друг от друга и двигаются только синхронно.

Жесткие диски вращаются намного быстрее, чем гибкие. Частота их вращения даже в большинстве первых моделей составляла 3 600 об/мин (т. е. в 10 раз больше, чем в накопителе на гибких дисках). Но в настоящее время частота вращения жестких дисков возросла до 6 400, 7 200, 10000 об/мин и даже 15 000 об/мин. Накопители со скоростью вращения 10000 или 15 000 об/мин используются обычно только в высокоэффективных рабочих станциях или серверах, для которых высокая стоимость жестких дисков, повышенное тепловыделение и шум не играют существенной роли.

.

При нормальной работе жесткого диска головки чтения/записи не касаются (и не должны касаться!) дисков. Но при выключении питания и остановке дисков они опускаются на поверхность. Во время работы устройства между головкой и поверхностью вращающегося диска образуется очень малый воздушный зазор (воздушная подушка). Если в этот зазор попадет пылинка или произойдет сотрясение, головка столкнется с диском, вращающимся "на полном ходу". Если удар будет достаточно сильным, произойдет поломка головки. Последствия этого могут быть разными — от потери нескольких байтов данных до выхода из строя всего накопителя. Поэтому в большинстве накопителей поверхности магнитных дисков легируют и покрывают специальными смазками, что позволяет устройствам выдерживать ежедневные "взлеты" и "приземления" головок, а также более серьезные потрясения.

В некоторых наиболее современных накопителях вместо конструкции CSS (Contact Start Stop) используется механизм загрузки/разгрузки, который не позволяет головкам входить в контакт с жесткими дисками даже при отключении питания накопителя. Этот механизм был впервые использован в 2,5-дюймовых накопителях портативных и дорожных компьютеров, для которых устойчивость к механическим воздействиям играет весьма важную роль. В механизме загрузки/разгрузки используется наклонная панель, расположенная прямо над внешней поверхностью жесткого диска. Когда накопитель выключен или находится в режиме экономии потребляемой мощности, головки съезжают на эту панель. При подаче электроэнергии разблокировка головок происходит только тогда, когда скорость вращения жестких дисков достигнет нужной величины. Поток воздуха, создаваемый при вращении дисков (аэростатический подшипник), позволяет избежать возможного контакта между головкой и поверхностью жесткого диска.

2. Интерфейс подключения hdd к ПК(sata, ide) для каждого интерфейса указать вид разъема на мат плате, привести таблицу, в которой для каждого контакта указан сигнал и назначение. Вид шлейфа для каждого интерфейса.

IDE - в переводе с английского "Integrated Drive Electronics", что буквально означает - "встроенный контроллер". Это уже потом IDE стали называть интерфейсом для передачи данных, поскольку контроллер (находящийся в устройстве, обычно в жестких дисках и оптических приводах) и материнскую плату нужно было чем-то соединять. Его (IDE) еще называют ATA (Advanced Technology Attachment), получается что то вроде "Усовершенствованная технология подсоединения". Дело в том, что ATA - параллельный интерфейс передачи данных, за что вскоре (буквально сразу после выхода SATA, о котором речь пойдет чуть ниже) он был переименован в PATA (Parallel ATA).

Что тут сказать, IDE хоть и был очень медленный (пропускная способность канала передачи данных составляла от 100 до 133 мегабайта в секунду в разных версиях IDE - и то чисто теоретически, на практике гораздо меньше), однако позволял присоединять одновременно сразу два устройства к материнской плате, используя при этом один шлейф.

Причем в случае подключения сразу двух устройств, пропускная способность линии делилась пополам. Однако, это далеко не единственный недостаток IDE. Сам провод, как видно из рисунка, достаточно широкий и при подключении займет львиную долю свободного пространства в системном блоке, что негативно скажется на охлаждении всей системы в целом. В общем IDE уже устарел морально и физически, по этой причине разъем IDE уже не встретить на многих современных материнских платах, хотя до недавнего времени их еще ставили (в количестве 1 шт.) на бюджетные платы и на некоторые платы среднего ценового сегмента.

Следующим, не менее популярным, чем IDE в свое время, интерфейсом является SATA (Serial ATA), характерной особенностью которого является последовательная передача данных. Стоит отметить, что на момент написания статьи - является самым массовым для применения в ПК.

Существуют 3 основных варианта (ревизии) SATA, отличающиеся друг от друга пропускной способностью: rev. 1 (SATA I) - 150 Мб/с, rev. 2 (SATA II) - 300 Мб/с, rev. 3 (SATA III) - 600 Мб/с. Но это только в теории. На практике же, скорость записи/чтения жестких дисков обычно не превышает 100-150 Мб/с, а оставшаяся скорость пока не востребована и влияет разве что на скорость взаимодействия контроллера и кэш-памяти HDD (повышает скорость доступа к диску).

Из нововведений можно отметить - обратную совместимость всех версий SATA (диск с разъемом SATA rev. 2 можно подключить к мат. плате с разъемом SATA rev. 3 и т.п.), улучшенный внешний вид и удобство подключения/отключения кабеля, увеличенная по сравнению с IDE длина кабеля (1 метр максимально, против 46 см на IDE интерфейсе), поддержка функции NCQ начиная уже с первой ревизии. Спешу обрадовать обладателей старых устройств, не поддерживающих SATA - существуют переходники с PATA на SATA, это реальный выход из ситуации, позволяющий избежать траты денег на покупку новой материнской платы или нового жесткого диска. Так же, в отличии от PATA, интерфейсом SATA предусмотрена "горячая замена" жестких дисков, это значит, что при включенном питании системного блока компьютера, можно присоединять/отсоединять жесткие диски. Правда для ее реализации необходимо будет немного покопаться в настройках BIOS и включить режим AHCI.

IDE

Стандарт	Другие названия	Добавлены режимы передачи (МБ/с)	Максимально поддерживаемый объём диска	Другие свойства	ANSI Reference
ATA-1	ATA, IDE	PIO 0,1,2 (3.3, 5.2, 8.3) Single-word DMA 0,1,2 (2.1, 4.2, 8.3) Multi-word DMA 0 (4.2)	137 ГБ	28-bit LBA	X3.221-1994[3](obsolete since 1999)
ATA-2	EIDE, Fast ATA, Fast IDE, Ultra ATA	PIO 3,4: (11.1, 16.6) Multi-word DMA 1,2 (13.3, 16,6)			X3.279-1996[4](obsolete since 2001)
ATA-3	EIDE			S.M.A.R.T., Security	X3.298-1997[5](obsolete since 2002)
ATA/ATAPI-4	ATAPI-4, ATA-4, Ultra ATA/33	Ultra DMA 0,1,2 (16.7, 25.0, 33.3) aka Ultra-DMA/33		Интерфейс ATAPI (поддержка сменных носителей), host protected area, поддержка твердотельных накопителей	NCITS 317—1998
ATA/ATAPI-5	ATA-5, Ultra ATA/66	Ultra DMA 3,4 (44.4, 66.7) aka Ultra DMA 66		80-wire cables	NCITS 340—2000[6]
ATA/ATAPI-6	ATA-6, Ultra ATA/100	UDMA 5 (100) aka Ultra DMA 100	144 ПБ	48-bit LBA Automatic Acoustic Management	NCITS 347—2001
ATA/ATAPI-7	ATA-7, Ultra ATA/133	UDMA 6 (133) aka Ultra DMA 133 SATA/150		SATA 1.0, Streaming feature set, long logical/physical sector feature set for non-packet devices	NCITS 361—2002

SATA

Контакт #		Порядок подключения		Назначение
—			Замок
	1	3		+3,3 В
	2	3
	3	2
	4	1		GND
	5	2
	6	2
	7	2		+5 В
	8	3
	9	3
	10	2		GND
	11	3		Activity indication and/or staggered spin-up
	12	1		GND
	13	2		+12 В
	14	3
	15	3
15-контактный кабель питания Serial ATA.
