М іністерство освіти і науки, молоді та спорту України

Головне управління освіти і науки Полтавської облдержадміністрації

Відділ освіти Гадяцької районної державної адміністрації

Гадяцька гімназія імені Олени Пчілки Гадяцької районної ради

Полтавської області

Розробка проекту на виготовлення

«Дерев’яна шкатулка»

Роботу виконав:

Мартинов Максим Олександрович,

учень 9 – Б класу.

Керівник:

Підгайний Олексій Миколайович,

учитель трудового навчання.

Гадяч-2014

Зміст

1.Розробка технічного завдання……………………………………………………….3

1.1. Призначення проектованого виробу…………………………………………….3

1.2. Вимоги до конструкції виробу…………………………………………………..3

1.3. Вимоги до матеріалів…………………………………………………………….4

2. Розробка технічної пропозиції……………………………………………………...5

2.1. Еволюція зразків проектування …………………………………………………5

2.2. Аналіз зразків-аналогів…………………………………………………………..5

2.3. Висновок за технічною пропозицією…………………………………………...8

3. Ескізне проектування……………………………………………………………....10

4. Розробка технічного проекту……………………………………………………...11

4.1. Визначення вихідних даних для побудови креслень деталей виробу та розмірні характеристики……………………………………………………………...11

4.2. Розробка і побудова креслення конструкції деталей виробу………………...11

4.3. Виконання креслення елементів з’єднання деталей та вузлів виробу в масштабі……………………………………………………………………………….13

5. Розробка робочої документації……………………………………………………14

5.1. Визначення витрат матеріалів на зразок виробу……………………………...14

5.2. Технологічна карта на виготовлення виробу………………………………….14

6. Розрахунок собівартості і ціни виробу……………………………………………18

6.1. Визначення собівартості виробу……………………………………………….18

Висновки……………………………………………………………………………….20

1. Розробка технічного завдання.

1.1. Призначення проектованого виробу:

1.1.1. Виріб призначений для зберігання дрібних та цінних речей.

1.1.2. Виріб повинен відповідати санітарно-гігієнічним та ергономічним вимогам. Дерев’яна шкатулка повинна бути ергономічною і естетичною.

1.2. Вимоги до конструкції виробу.

1.2.1. Обґрунтування конструкції виробу з точки зору його призначення і експлуатаційних показників.

Дерев’яна шкатулка, відповідно до призначення, має бути простою та не складною під час процесу виготовлення, але водночас мати компактну форму, відмінну функціональність та привабливий орнамент.

1.2.2. Виріб відповідної конфігурації виробу.

Досить важливо при виборі відповідної конфігурації дерев’яної шкатулки враховувати ергономічні фактори.

1.2.3. Вимоги до основних частин виробу, інших елементів, які враховуватимуть експлуатаційні показники.

1.3. Вимоги до матеріалів.

1.3.1. Техніко-економічні чинники, які визначають вимоги до матеріалів, придатних для виготовлення виробу.

Деревина для шкатулки повинна мати гарну текстуру і водночас бути міцною та зносостійкою.

1.3.2. Санітарно-гігієнічні вимоги до виробу.

Враховуючи призначення виробу, поверхня повинна бути гладенькою, приємною на дотик, не створювати дискомфорту для людини, яка працюватиме з ним.

1.3.3. Експлуатаційні вимоги до виробу.

Розміри кожної деталі повинні відповідати розрахункам, для відмінного виконання роботи. Користувач, під час використання, повинен дотримуватися техніки безпеки. До роботи з приладом допускати тільки тих осіб, що ознайомлені з технікою безпеки щодо використання виробу. Простота конструкції забезпечить легкість у виконанні роботи. Надійність конструкції пристосування забезпечить надійність та можливість довгого використання в житті.

1.3.4. Вимоги до матеріалів для основних частин виробу.

Деревина повинна мати високу міцність, добре піддаватися обробці інструментами, сухою, без вад.

2. Розробка технічної пропозиції.

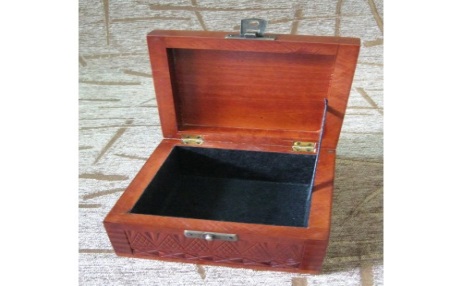

2.1. Еволюція зразків проектування

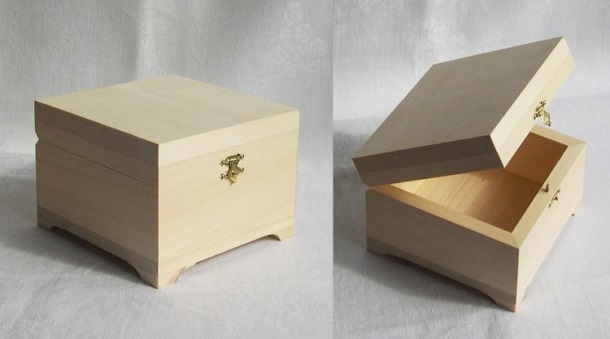

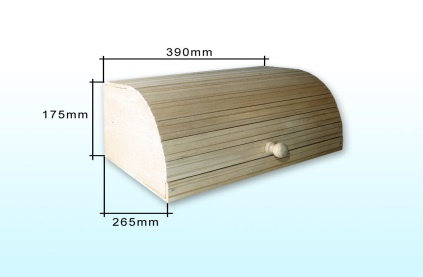

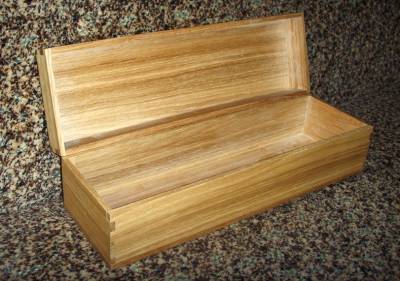

2.2. Аналіз зразків-аналогів.

Аналіз форми та габаритних розмірів зразків аналогів:

• Призначення виробу: виріб призначений для зберігання дрібних та цінних речей;

• види матеріалів для виготовлення деталей: при виготовленні ложки використали 4 соснових дошки;

• вид конфігурації:вироби, що аналізуються, мають просту геометричну форму;

• вид конструкції частин та способи їх з’єднання між собою: Дерев’яна шкатулка складається з чотирьох дерев’яних деталей, що з’єднуються між собою маленькими гвіздками, але кришка з задньою частиною скріплюється маленькими завісами.

2.2.1. Аналіз конструктивної побудови зразків аналогів(табл. 1);

Таблиця 1

Вимоги до конструкції	Назви деталей
	Зразок№1	Зразок№2	Зразок№3
1.Кількість деталей у виробі	6	6	6
2.Призначення виробу	Зберігання дрібних речей	Зберігання дрібних речей	Зберігання дрібних речей
3.Матеріал деталей	Соснові дошки	Соснові дошки	Соснові дошки
4.Габаритні розміри виробу	160×60×70	160×60×70	160×60×70
5.Складність конструкції деталей	Проста	Проста	Проста
6.Надійність виробу у роботі	Висока	Висока	Висока
7.Відповідність вимогам пропорційності форм і ліній (вимогам дизайну)	Відповідає	Відповідає	Відповідає
8.Естетичний і оригінальний вигляд	Простий	Оригінальний	Простий
9.Технологічність виготовлення деталей	Складна	Складна	Складна
10.Простота і надійність з’єднань деталей.	Складна, надійна	Складна, надійна	Складна, надійна

2.2.2. Визначення конструкції виробу (табл. 2);

Таблиця 2

Вимоги до конструкції	Назви деталей	Кількість
1.Кількість деталей у виробі	Соснові дощечки	6
2.Призначення деталей	6 соснових дощечок – головний матеріал на якому базується вся ложка.
3.Матеріал деталей	Соснові дощечки
4.Габаритні розміри виробу	160
5.Складність конструкції деталей	Зразок № 2
6.Надійність роботи у виробі	Зразок №1,2,3
7.Відповідати вимогам пропорційності форми і ліній (вимогам дизайну)	Зразок №1,2,3
8.Естетичний і оригінальний вигляд	Зразок № 2
9.Технологічність виготовлення деталей	Зразок №1,2,3
10.Простота й надійність з’єднань деталей.	Зразок №1,2,3,

2.2.3. Аналіз методів технологічної обробки деталей та їх з’єднань в зразках аналогах(табл. 3);

Таблиця 3
