15. Сжатые элементы с косвенной арматурой.
При
расчете прочности сжатых элементов с
косвенной арматурой учитывают лишь
часть бетонного сечения Aef,
ограниченную крайними стержнями сеток,
кольцами или спиральной арматурой.
Вместо сопротивленияRbприменяют
приведенное сопротивление Rb,red,
которое определяется при армировании
сварными сетками, как:
,
где Rs,xy – расчетное сопротивление арматуры сеток;
-
коэффициент косвенного армирования
сетками,
где
-
соответственно число стержней,
-
то же, в другом направлении;
Aef – площадь сечения бетона, заключенного внутри контура сеток;
s – расстояние между сетками;
φ – коэффициент эффективности косвенного армирования, определяемый по формуле:
,
где
,
16. Расчет жб элементов на отрыв
При действии нагрузки , приложенной в пределах высоты сечения элемента (например, в месте примыкания второстепенной балки к главной), может произойти отрыв растянутой зоны бетона.

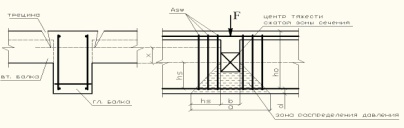

Схема отрыва бетона в балках
Р
асчет
на отрыв производится из условия, что
отрывающая сила F,
умноженная на коэффициент (1-hs/h0),
должна быть воспринята специально
поставленной для этого в зоне отрыва
поперечной арматурой:
где F – отрывающее усилие; hs – расстояние от уровня передачи нагрузки до центра тяжести сечения продольной арматуры; ΣRswAsw – сумма поперечных усилий, воспринимаемых хомутами.
Д
лина
зоны отрыва а,
принимается:
b – ширина приложения нагрузки
Конструктивные требования:
Число сварных сеток или подвесок должно быть не менее 2;
Вертикальных стержней в каждой сварной сетке должно быть 4 диаметра 6;
Подвески должны иметь диаметр не менее 10мм.
17. Расчет на местное сжатие.
Расчет прочности элементов на местное сжатие (смятие):
а) элементы без косвенного армирования:
Условие
прочности:
,
где ψ – коэффициент, зависящий от характера распределения местной нагрузки; при равномерно распределенной нагрузке ψ = 1, при неравномерном (под концами балок, прогонов, перемычек) ψ = 0,75;
Rb,loc
– расчетное сопротивление бетона
смятию, определяемое по формуле:
,
где α
– зависит от класса бетона,
,
Aloc1
– площадь смятия, Aloc2
– расчетная площадь смятия, включает
участок, симметричный по отношению к
площади смятия арматуры с коэффициентом
приведения s1
Eb,red- приведенный модуль деформации сжатого бетона, принимаемый
Равным
,
18. Расчет на продавливание.
Продавливание.

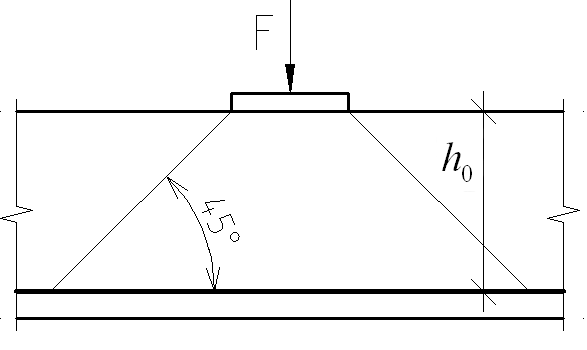

Продавливание происходит по боковой поверхности пирамиды, грани которой наклонены под углом 450 Продавливанию сопротивляется бетон, работающий на срез с расчетным сопротивлением, равным Rbt. Чем выше класс бетона и чем больше площадь боковой поверхности пирамиды, тем выше сопротивление продавливанию.
Условие
прочности:
,
где F – продавливающая сила, α – коэффициент, зависящий от вида бетона (для тяжелого бетона α = 1); um – среднеарифметическое значений периметров верхнего и нижнего оснований пирамиды, образующейся при продавливании в пределах рабочей высоты сечения.
Если
условие прочности не соблюдается, а
увеличить Rbt
или
h0
нет
возможности, то устанавливают хомуты,
нормальные к плоскости плиты, а расчет
производят из условия:
,
но не более 2Fb,
где
,
Fsw
определяется как сумма всех поперечных
усилий, воспринимаемых хомутами,
пересекающими боковые грани расчетной
пирамиды продавливания, по формуле
,
где Rsw
= 175 МПа независимо от класса стали.
