Введение
В данной расчетно-графической работе необходимо рассчитать время передачи адресной информации абонентской сигнализации декадным и многочастотным кодами.
Под сигнализацией в сетях связи понимается совокупность сигналов, передаваемых между элементами сети, и способов их передачи для обеспечения установления и разъединения соединения при обслуживании вызовов, а также для передачи служебной информации.
Звеном сети электросвязи называется участок тракта передачи информации, ограниченный двумя смежными узлами коммутации и абонентским терминалом.
В зависимости от звена сети различают следующие виды сигнализации:
- абонентская – на участке между абонентским терминалом и коммутационной станцией;
- внутристанционная – между различными функциональными узлами и блоками внутри коммутационной станции;
-межстанционная – между различными коммутационными станциями в сети.
В состав абонентской сигнализации включены все сигналы передаваемые между абонентским терминалом и АТС (информационные акустические сигналы и информация о номере абонента).

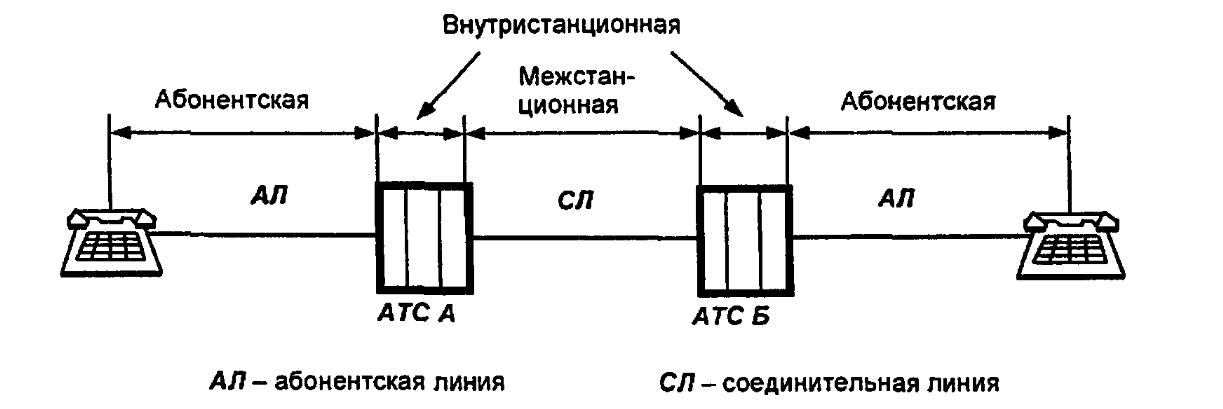

Рисунок 1 – Виды сигнализации в телефонных сетях связи
К ним относятся сигналы вызова станции, ответа станции, набора номера, посылки и контроля посылки вызова, занятости абонента и др. Абонентские сигналы предоставляют адресную информацию, а также являются акустическим сопровождением линейных сигналов для информирования абонентов о состоянии обслуживания вызова.
1 Расчет времени передачи адресной информации абонентской сигнализации декадным и многочастотным кодами
Выбор варианта заданий (см. таблицу 1) осуществляется по двум последним цифрам зачетной книжки студента при их сложении.
Вариант 17: 1+7=8 вариант
Т а б л и ц а 1 – Исходные данные
Вариант |
Номер абонента |
8 |
316-0101 |
1.1 Задание работы:
- используя исходные данные абонентского номера рассчитать время, затрачиваемое на передачу адресной информации на участке телефон – АТС двумя способами (декадным кодом и многочастотным кодом);
- составить временную диаграмму посылки цифр исходящего абонентского номера.
1.2 Выполнение работы
На телефонной сети используются два способа набора номера вызываемого абонента: импульсный набор (декадным кодом) и тональный набор (многочастотным кодом).
При импульсном наборе импульсы посылаются путем поочередного размыкания и замыкания шлейфа со скоростью 10 импульсов в секунду.
Длительность размыкания (безтоковой посылки) равна 60 мс, а длительность замыкания (токовой посылки) – 40 мс. Для того чтобы определить конец одной цифры и начало следующей, межсерийный интервал должен быть не менее 200 мс. Число размыканий или замыканий до межсерийного интервала соответствует цифре посылаемого номера.

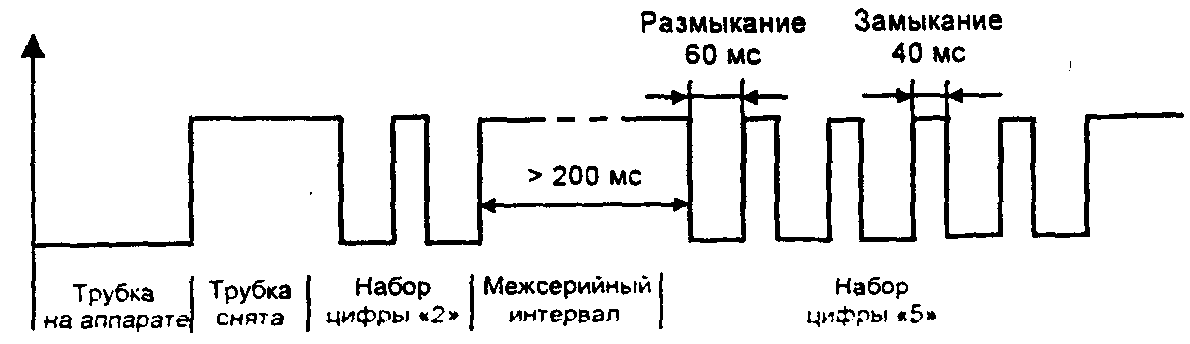

Рисунок 2 – Временная диаграмма посылки цифр 3 и 5 импульсным набором
Посчитаем время, затрачиваемое на передачу адресной информации на участке телефон – АТС по рисунку 1 в приложении А.
Т=(60+40+60+40+60)+200+(60)+200+(60+40+60+40+60+40+60+40+60+40+60)+200+(60+40+60+40+60+40+60+40+60+40+60+40+60+40+60+40+60+40+60)+200+(60)+200+(60+40+60+40+60+40+60+40+60+40+60+40+60+40+60+40+60+
+40+60)+200+(60)=4120 мс = 4,12 с
В современных цифровых АТС наибольшее распространение получил многочастотный метод передачи сигналов набора номера, обозначаемый DTMF (Dual-Tone Multiple-Frequency). При этом способе передачи сигналов управления (набора номера) каждый многочастотный сигнал цифры номера состоит из двух тональных сигналов верхней (1209, 1336, 1477 и 1633 Гц) и нижней (697, 770, 852 и 941 Гц) группы частот.
Соответствие между передаваемой информацией (цифры номера) и частотами приведено на рисунке 2. Обычно используются только 12 сигналов, сигналы A, B, C и D используются для реализации дополнительного набора функций, например, в мини АТС.

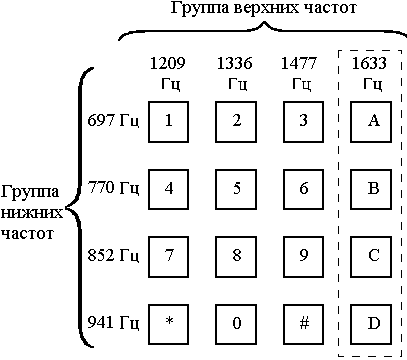

Рисунок 2 – Частотная сигнализация DTMF
Длительность частотного сигнала не менее 40 мс. Длительность паузы между сигналами не менее 40 мс.
tтр = Tp · n + (n – m) ·T3 – tмc · (m – 1) (1)
где Tp = 60 мс;
T3 = 40 мс;
tмc = 200 мс;
n – количество периодов в номере: n = 3+1+6+10+1+10+1 = 32
m – количество цифр в номере: m = 7.
tтр = 60 · 32 + (32 – 7) · 40 – 200 · (7 – 1) = 1920 + 1000 – 1200 = 1720 мс =1,72 с
Т а б л и ц а 2 – Состав многочастотного сигнала цифры номера из двух тональных сигналов верхней и нижней группы частот (код «2 из 8»)
Цифра номера абонента |
Комбинация частот |
3 |
697 Гц - 1477 Гц |
1 |
697 Гц - 1209 Гц |
6 |
770 Гц - 1477 Гц |
0 |
941 Гц - 1336 Гц |
1 |
697 Гц - 1209 Гц |
0 |
941 Гц - 1336 Гц |
1 |
697 Гц - 1209 Гц |
