Лабораторная работа:

«Измерение линейных и угловых размеров,

учитывая погрешности при измерениях»

по дисциплине: «Метрология и стандартизация»

курсанта группы ТМ-11, (ТМ-12, ТМ-31)

Ф.И.О.

ТЕМА: «Измерение линейных и угловых размеров,

учитывая погрешности при измерениях»

ЦЕЛЬ РАБОТЫ: Самостоятельное практическое изучение устройства средства измерений – штангенциркуля, угломеров. Получение навыков самостоятельной работы при измерении наружных размеров деталей штангенциркулем.

ИНСТРУМЕНТЫ: штангенциркуль ШЦ-1.

ХОД РАБОТЫ:

1. Теоретическая часть.

Теоретическое изучение устройства штангенциркуля ШЦ-1 по вопросам:

1) назначение штангенинструмента;

2) типы штангенциркулей;

3) устройство штангенциркуля ШЦ-1;

4) способы измерения наружных и внутренних размеров детали штангенциркулем ШЦ-1.

II. Практическая часть.

Практическое изучение устройства штангенциркуля ШЦ-1.

1)Изучить устройство штангенциркуля ШЦ-1;

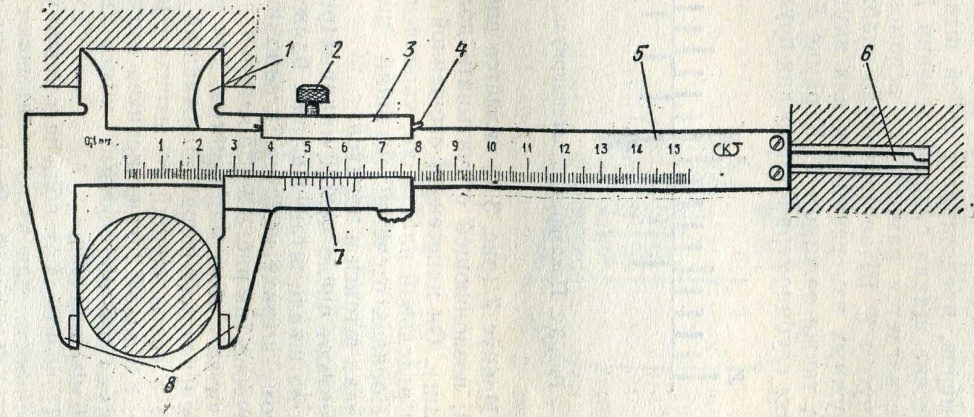

2) Указать элементы устройства штангенциркуля ШЦ-1 , соответствующие цифрам на рисунке.

1.__________________________ 2.____________________________

3__________________________ 4.____________________________

5.___________________________ 6._____________________________

7.____________________________ 8._____________________________

3) Заполнить таблицу 1.

Основные метрологические характеристики штангенциркуля ШЦ-1.

Таблица 1.

Наименование инструмента	Цена деления шкалы, мм	Диапазон показаний шкалы, мм	Предел измерения инструмента, мм.	Предельная погрешность инструмента, мкм	Условное обозначение инструмента

4) Измерение наружных размеров деталей штангенциркулем ШЦ-1:

1. Зарисовать эскиз детали и обозначить цифрами номера измеряемых поверхностей.

y

б) Занести полученные результаты измерения в таблицу 2.

Наименование инструмента	Цена деления шкалы, мм	Поверхность	Результат измерения, мм
		y	70 70 70,1 70 69,8

Статистическая обработка и анализ результатов измерений

геометрических параметров

Таблица 3

Наименование показателя	Измерения
Сталь, высота, штангенциркуль, мм	70 70 70,1 70 69,8
1. Отбраковываем аномальные результаты yi min yi max yi cp
2. Вычисляют среднее арифметическое значение
3. Вычисляют среднее квадратическое отклонение где n=5
4. Определяют коэффициент вариации
5. Оценивают точность испытаний: а) средняя погрешность среднеарифметического: б) показатель точности:

Вывод: Показатель точности характеризует надежность результатов опытов. Чем он больше, тем надежнее результаты исследования. Т.к. показатель точности данного опыта превышает ____ %, то точность опыта считается удовлетворительной.
