Міністерство освіти, науки, молоді та спорту України
Полтавський Національний університет імені Юрія Кондратюка
Будівельний факультет
Кафедра залізобетонних і кам’яних конструкцій та опору матеріалів
Пояснювальна записка
до курсового проекту з дисципліни
“Залізобетонні та кам’яні конструкції”
“Багатоповерхова каркасна будівля”
ЗБіКК.401-БТ.10051.ПЗ
Розробив студентка групи 401-БТ
_______________ А.І. Білоус
„___” ________________ 2013р.
Шифр залікової книжки: 10051
Керівник:
_________________ Н. М. Пінчук
„___” _________________ 2013р.
Полтава 2013
Зміст
Зміст 3
1 Компонування конструктивної схеми будівлі 4
Збірне балкове перекриття складається з багатопустотних плит із овальними пустотами 1,2х6 м і ригелів таврового перерізу довжиною l=6м. Напрямок розташування ригелів поздовжній. 4
Статичний розрахунок конструкцій 8
2.1 Статичний розрахунок плити перекриття 8
Визначаємо навантаження на плиту: характеристичне значення навантаження на 1м плити включає в себе постійне навантаження go, від власної ваги плити та ваги кожного шару підлоги. І корисне змінне навантаження V0 = 3700Па,(яке задано в проекті). При визначенні розрахункового значення навантаження його характеристичне значення множать на коефіцієнт надійності. 8
8
Рисунок 2.1 Конструювання підлоги 8
1.керамічна плитка на шарі розчину; 2.цементна стяжка; 3.прошарок із керамзитбетону; 4.пустотна плита 8
Навантаженя на 1м2 перекриття збираємо в табличній формі. 8
4.1 Визначення площі поздовжньої попередньо напруженої арматури 19
5 Конструктивний розрахунок колони 29
Список літератури 32
1. ДБН В.1.2-2:2006 « Навантаження і впливи» - Київ:МІНБУД України, 2006-75с. 2. Розрахунок міцності нормальних перерізів балкових елементів за нелінійною деформаційною моделлю (на основі ДБН В.2.6-98:2009): Начальний посібник / А. М. Павліков, О. В. Бойко. За ред. А. М. Павлікова – Полтава: ПолтНТУ, 2012-85с. 3. ДБН В.2.6-98:2009 «Бетонні і залізо бетонні конструкції. Основні положення» 4. ДБН В.1.2-14-2009 « Загальні принципи забезпечення надійності та конструктивної безпеки будівель, споруд та будівельних основ» 5 . ДСТУ Б В.2.6-156:2010 “Бетонні та залізобетонні конструкції з важкого бетону” Розроблено Державне підприємство "Державний науково-дослідницький інститут будівельних конструкці" 32
1 Компонування конструктивної схеми будівлі
У курсовому проекті розглядається в’язевий каркас цивільної будівлі, для якого характерні шарнірні стики з’єднання ригелів із колонами.

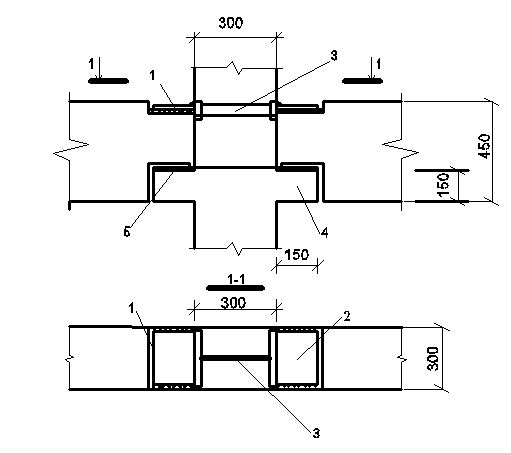

Рисунок 1.1 Шарнірні стики з’єднання ригелів із колонами на коротких консолях.
1 – закладна деталь ригеля; 2 – стикувальний стрижень; 3 – закладна деталь колони; 4 – консоль колони; 5 – анкерні болти.
Збірне балкове перекриття складається з багатопустотних плит із овальними пустотами 1,2х6 м і ригелів таврового перерізу довжиною l=6м. Напрямок розташування ригелів поздовжній.
