6. Выбор монтажного крана по техническим параметрам.
Монтажную массу определяют для наиболее тяжелых(грузоподъемность), наиболее удаленных (монтажный вылет крюка, для самоходных-геометрия!!) и высоко расположенных элементов(монтажная высота).
Требуемая грузоподъемность:
Qк≥qэ+qт.п.+qм.п.
Где qэ. — наибольшая масса монтажного элемента, т (плита покрытия);
qт.п. — масса такелажных приспособлений (стропы);
qм.п. — масса монтажных приспособлений;
qэ =3,3т
qт.п.=0,22т
qм.п. =0,14т
Qк≥3,3+0,22+0,14=3,66 т
Монтажная высота:
Нс≥Нм+h0+hэ+hт.п.+hп.
где Нм — высота монтажного горизонта от уровня стоянки крана;
h0 — Высота подъема элемента над опорой, Нм =1 м;
hэ— высота (толщина) монтируемого элемента, hэ=0,22 мм- толщина плиты
покрытия;
hт.п.— высота (длина) такелажного приспособления; hт.п.=4,2мм;
hп.— высота полиспаста, hп. =2 м.
Н
с≥31,72+1+0,22+4,2+2=39,14
м

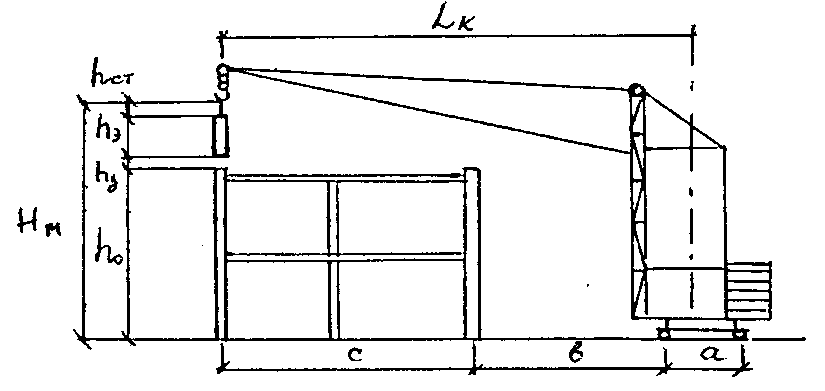

Рис.2. Определение параметров монтажного крана.
3. Монтажный вылет крюка ( для башенного крана) определяем по формуле:
L≥a/2+B+C
где a- ширина кранового пути,а= 7,5 м;
B - расстояние от кранового пути до проекции наиболее выступающей части
стены, В= 4,25 м;
C - ширина здания,С=22 м.
L≥6/2+4,25+22=30 м
Согласно полученным данным принимаем башенный кран КБ-408.21 и башенный кран
КБ-503Б.
Технические характеристики крана КБ-408.21:
-вылет (горизонтальная стрела) максимальный – 40 м.
-вылет (горизонтальная стрела) минимальный – 4,5 м.
-максимальная высота подъема – 54 м.
-максимальная грузоподъемность – 10 т.
-грузоподъемность при максимальном вылете – 3,5 т.
-база крана – 7,5 м.
-колея крана – 7,5 м.
Технические характеристики КБ-503Б:
-вылет (горизонтальная стрела) максимальный – 45 м.
-вылет (горизонтальная стрела) минимальный – 7,5 м.
-максимальная высота подъема – 72,5 м.
-максимальная грузоподъемность – 10 т.
-грузоподъемность при максимальном вылете – 4 т.
-база крана – 8 м.
-колея крана –7,5 м.
