Старооскольский технологический институт им. А. А. Угарова

(филиал) федерального государственного автономного образовательного учреждения высшего профессионального образования

«Национальный исследовательский технологический университет «МИСиС»

(СТИ НИТУ «МИСиС»)

Кафедра ЭиМ

Домашнее задание №2

по дисциплине «Информатика»

на тему

«Проектирование базы данных (БД)»

Вариант №2

Выполнил:

Студент Ачкасова А. С.

Группа У-13-1Д

Преподаватель

Некрасова Наталия Ивановна

г. Старый Оскол

2013 г.

Задание.

1. Спроектируйте БД согласно варианту задания. Для этого:

   1. создайте основное отношение;

   2. определите атрибуты и их типы значений;

   3. используя метод нормальных форм, нормализуйте данное отношение путем декомпозиции его на 3 или более отношений;

   4. определите первичные и внешние ключи в таблицах;

   5. нарисуйте схему связей между атрибутами таблиц для обеспечения целостности БД.

2. Напишите запросы SQL на создание всех спроектированных таблиц.

3. С помощью двух запросов SQL измените структуру двух таблиц (например, добавить или удалить какой-либо атрибут), определите результаты изменения.

4. Внесите данные в таблицы в режиме Таблица–>Открыть (не менее 10 кортежей в каждой таблице).

5. Создайте запросы SQL, которые будут использоваться для манипулирования данными;

– 4 запроса на изменение данных (добавление, удаление, обновление, создание таблиц на основе имеющихся);

– 4 запроса на выборку (с обязательным использованием агрегатных функций и сортировки данных).

6. Покажите результаты запросов.

7. Сформулируйте 2 подзапроса (однотабличный и многотабличный), создайте их с помощью языка SQL и покажите результаты их выполнения.

8. Аналогично с помощью языка SQL создайте 2 представления, покажите запросы на создание представлений и результаты этих запросов.

9. Опишите процесс выполнения всех пунктов задания и покажите полученные результаты.

Сведения о продажах.

Код товара, Наименование товара, Цена, Количество, Сумма, Дата поступления, Регион поставки, Продавец, Дата продажи, Количество, Сумма, Код торговой палатки, Местонахождение.

Выполнение

1) Проектирование базы данных:

a) Рассмотрим отношение, соответствующее варианту задания:

{Код товара, Наименование товара, Цена, Количество, Сумма, Дата поступления, Регион поставки, Продавец, Дата продажи, Количество, Сумма, Код торговой палатки, Местонахождение}

Данное отношение находится в первой нормальной форме, поскольку все его атрибуты являются неделимыми, и имеет составной ключ:

(Код_товара + Код_торговой_палатки).

Данное отношение находится в первой нормальной форме, поскольку все его атрибуты являются неделимыми, и имеет составной ключ:

(Код_товара + Код_торговой_палатки).

Здесь мы видим, что некоторые атрибуты зависят только от части составного ключа,как например: Наименование_товара, Цена зависят только от Кода товара, а Местонахождение, Продавец зависят только от Кода торговой палатки.

Устраним частичную зависимость и переведем это отношение во вторую нормальную форму путем декомпозиции основного отношения на три отношения.

1) Код_товара, Наименование_товара, Цена

2) Код_торговой_палатки, Местонахождение, Продавец

3) Код_товара, Код_торговой_палатки,Дата_поступления,Регион_поставки,Сумма, Количество,Дата_продажи,Сумма,Количество.

Отношения 1 и 2 находятся в третьей нормальной форме, поскольку они находятся во второй нормальной форме и каждый неключевой атрибут не транзитивно зависит от первичного ключа.

Добавим в основное отношение следующие атрибуты: Код_поступления, Код_продажи.

Получаем составной ключ основного отношения:

(Код_товара+Код_торговой_палатки+Код_продажи+Код_поступления)

Отношение 3 находится в первой нормальной форме, так как Дата_поступления,Регион_поставки,Сумма,Количество зависят от зависят от Кода поступления, Кода товара,Кода торговой палатки (то есть от части составного ключа),а Дата_продажи,Сумма,Количество зависят от Кода продажи,Кода товара,Кода торговой палатки(то есть от части составного ключа).Переведем отношение 3 во вторую нормальную форму.

Получим следующие отношения:

1) Код_поступления,Код_товара, Код_торговой_палатки, Регион_поставки, Дата_поступления, Количество, Сумма

2) Код_продажи, Код_товара, Код_торговой_палатки, Дата_продажи, Количество, Сумма

Эти отношения находятся во второй и одновременно в третьей нормальной форме. Итак, мы спроектировали 4 таблицы:

1. Товары

2. Торговые_палатки

3. Продажи

4. Поступления

Определим типы значений атрибутов:

Код_товара	INT
Наименование_товара	CHAR (20)
Цена	FLOAT
Количество	INT
Сумма	FLOAT
Дата_поступления	DATE
Регион_поставки	CHAR (20)
Продавец	CHAR (20)
Дата_продажи	DATE
Количество	INT
Сумма	FLOAT
Код_торговой_палатки	INT
Местонахождение	CHAR (20)

Определим первичные и внешние ключи:

Таблица Товар: первичный ключ-Код_товара

Таблица Торговые_Палатки: первичный ключ-Код_торговой_палатки

Таблица Продажи: первичный ключ-Код_продажи,Код_товара, Код_торговой_палатки

Таблица Поступления: первичный ключ-Код_поступления,Код_товара,Код_торговой_

палатки

Атрибуты Код_товара,Код_торговой_палатки_являются также внешними ключами по отношению к таблицам 1,2 соответственно.

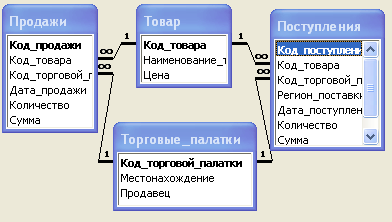

e) Для создания связей между атрибутами таблиц использую пункт меню «Сервис–>Схема данных».

.

e) Для создания связей между атрибутами таблиц использую пункт меню «Сервис–>Схема данных».

Связи между атрибутами таблиц:

КодТовара (1)	(один ко многим)	КодТовара (3)
КодТовара (1)	(один ко многим)	КодТовара (4)
КодТорговойПалатки (2)	(один ко многим)	КодТорговойПалатки (3)
КодТорговойПалатки (2)	(один ко многим)	КодТорговойПалатки (4)
