7.3 Приборы для измерения скорости и направления ветра
Флюгер Вильда (рисунок 6.3) — комбинированный метеорологический прибор для измерения направления и скорости ветра. Совмещает конструкции флюгера и анемометра.
Описание прибора. Прибор состоит из мачты высотой 8 - 10 метров с вертикальной осью для флюгарки, горизонтальной неподвижной 8-лучевой шкалы (звезды) с буквой «С» у штифта, направленного на север — для измерения направления ветра, подвижной флюгарки с прикрепленными на ней 2 лопастями и противовесом — для указания направления ветра, дугообразно изогнутой в вертикальной плоскости шкалы с штифтами-делениями на верхушке флюгарки — для измерения скорости ветра, «ветромерной доски» на горизонтальной оси на верхушке флюгарки рядом с дугообразной шкалой — для указания скорости ветра (при штиле ветромерная доска свешивается вертикально вниз, при ветре — отклоняется от вертикали, указывая на определенное деление дугообразной шкалы).
Рисунок 6.3 – Флюгер Вильда
Установка флюгера производится на метеорологической площадке на столбе в 10 – 12 м от поверхности земли. При установке столба штифт с буквой «С» устанавливают на астрономический север, который определяется с помощью магнитного компаса.
При измерении направления ветра по флюгеру наблюдатель стоит под столбом и в продолжении 2 минут определяет положение указателя (противовеса) флюгарки, записывая среднее положение, которое занимает показатель во время наблюдений.
Для определения скорости ветра наблюдатель отходит от столба флюгера и в направлении, перпендикулярном положению флюгарки отсчитывает число делений по штифтам. В течении 2 минут наблюдатель следит за отклонениями доски и отмечает ее среднее положение за этот промежуток времени.

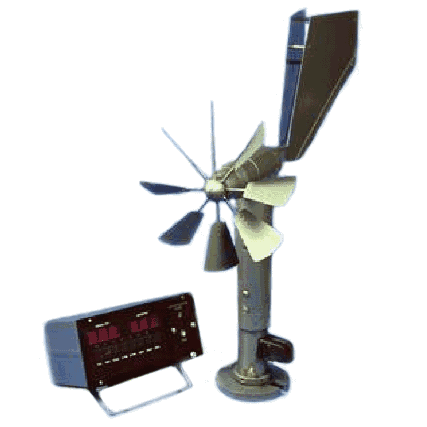

Анеморумбограф М63-МР (рисунок 6.4) - предназначен для дистанционных измерений и регистрации мгновенной, максимальной, средней скорости ветра и направления ветра. Обладает функциями регистрациии и обработки результатов измерения на персональном компьютере и распечатки этих данных на принтере. Имеет дополнительные модули для вывода измеряемых параметров на самописец.
Применяется в системах сбора метеорологической информации, диспетчерских аэродромных службах и других отраслях народного хозяйства. В состав прибора входят датчик ветра, пульт цифровой обработки и индикации результатов измерений.
Рисунок 6.4 - Анеморумбограф М63-МР
Корабельный измеритель ветра КИВ (рисунок 6.5) - используется для дистанционного определения скорости и направления ветра, измеряемых на уровне установки датчика ветра.
Принцип действия измерителя ветра КИВ основан на преобразовании значений метеорологических параметров в электрические величины, отсчитываемые визуально по показаниям соответствующих приборов.
Измеритель ветра устанавливается на надводных кораблях, а также может применяться на наземных пунктах метеослужбы.
Рисунок 6.5 - Корабельный измеритель ветра КИВ
Измеритель КИВ состоит из: датчика ветра, центрального прибора, репитера, построителя.
Для измерения скорости и направления ветра используется зависимость между скоростью ветра и числом оборотов вертушки, между направлением ветра и положением свободно ориентирующейся флюгарки датчика ветра. Скорость и направление ветра при помощи сельсинной передачи дистанционно передаются в пульт - центральный прибор. В центральном приборе происходит осреднение величины скорости ветра при помощи программно-наборного механизма и сглаживания величины направления ветра при помощи демпфирующего механизма.
Анеморумбометр ПЕЛЕНГ СФ-03 (рисунок 6.6) - используется для автоматических измерений метеорологических параметров: направления и скорости воздушного потока, их обработки, отображения на дисплее, регистрации и архивации.
Областью применения анеморумбометров ПЕЛЕНГ СФ-03 являются метеорология, экология, строительство, авиация.
Рисунок 6.6 - Анеморумбометр ПЕЛЕНГ СФ-03
Описание ПЕЛЕНГ СФ-03. Анеморумбометр ПЕЛЕНГ СФ-03 состоит из анемометра, румбометра, блока обработки информации, блока контроля, блока сопряжения и блока питания.
Принцип действия анеморумбометра Пеленг СФ-03 основан на дистанционном измерении, посредством контактных датчиков скорости и направления ветра их преобразовании в цифровой код блоком обработки информации и последующей передачей по кабельной линии связи в центральную систему для обработки, формирования сообщения, отображения на дисплее оператора или на информационном табло и архивации.
Анеморумбометр ПЕЛЕНГ СФ-03 предназначен для круглосуточной работы, имеет последовательный интерфейс RS-232 для передачи данных в ЭВМ. Дистанционность подключения датчиков при использовании модемов достигает 8 км.
Контрольные вопросы:
Перечислите приборы, используемые для измерения давления.
Что такое ветер?
Какие характеристики ветра вы знаете?
Какими приборами измеряют направление, скорость и порывистость ветра?
