2. Снегомерные наблюдения, измерение выпадения и осаждения гололеда и изморози

Снегомерные наблюдения включают измерение высоты и плотности снега и определение содержащейся в нем воды.

Снегомерная рейка служит для измерения высоты снежного покрова. Она устанавливается на метеоплощадке стационарно (постоянная снегомерная рейка). Рейка представляет собой деревянный брусок (рисунок 5.4) длинной 2 м и сечением 6×2,5 см со шкалой оцифрованной через 10 см (цена деления одной шкалы – 10 см).

Установка стационарных снегомерных реек производится в середине метеоплощадки в вершинах треугольника (близкого к равностороннему) со сторонами около 10 м. высота снежного покрова вычисляется как среднее значение из отсчетов по трем рейкам.

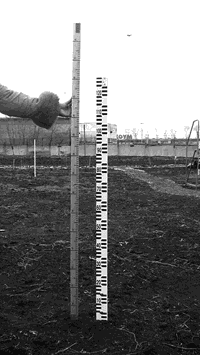

Рисунок 5.4 – Снегомерная рейка

Походный весовой снегомер (плотномер) (рисунок 5.5) – служит для измерения плотности и запаса воды в снеге. Прибор состоит из цилинра с заостренным концом, сечением 50 см² и высотой 60 см.

На нижнем конце цилиндра имеется кольцевое утолщение с пилообразной кромкой. Вдоль цилиндра нанесена шкала с ценой деления 1 см. Сверху цилиндр закрывается крышкой.

При взятии пробы цилиндр погружают в снег и подводят под конец лопатку, переворачивают его за дужку, за которую цилиндр подвешивают к весам. При помощи весов снег взвешивают.

Рисунок 5.5 – Походный весовой снегомер (полнотомер)

Измерение плотности снега производят по массе и объему его пробы. Масса взятой пробы равна 5n, где n – число делений, отсчитанных по шкале весов, а объем составляет 50h, где h – отсчет по шкале цилиндра, отсюда плотность снега ϭ равна:

Ϭ = 5n/50h = n/10h, г/см³.

Запас воды в снеге определяют по формуле:

h = 5n/Sсеч = (5n/50)·10 = n.

где h – высота слоя воды, мм;

Sсеч – площадь сечения цилиндра снегомера, см²;

n – число делений весов, см³;

10 – переводной коэффициент из см в мм.

2. Приборы для измерения испарения

Испарение (парообразование) выражают в мм толщины слоя испарившейся воды и определяют с точностью до 0,1 мм. Испарение измеряют только в теплое время года. Установки для измерения испарения называют испарителями или паромерами.

Испаритель ГГИ – 3000 (рисунок 5.6) – применяется для измерения испарения с поверхности воды. Прибор состоит из цилиндрического сосуда, в центре которого находится латунная трубка, на конце трубки крепится коленчатая игла. На трубку насаживается объемная бюретка. Бюретка служит для определения изменения уровня воды в испарителе.

Рисунок 5.6 - Испаритель ГГИ – 3000

Установка испарителя и дождемера (который служит для измерения выпавших осадков) производится на специальном плоту так, чтобы они были погружены в воду до совпадения уровней воды в испаромере и водоеме.

Измерение испарения производится с учетом выпавших осадков по формуле:

Е = х + (n₁ – n₂) · R,

где Е – слой испарившейся воды, мм;

х – слой выпавших осадков, мм;

n₁ - среднее значение из трех отсчетов, по измерительной трубке испарителя в предыдущий срок, мм;

n₂ – то же в данный срок, мм;

R – коэффициент зависящий от соотношения цены деления шкалы мерного стакана и приемной площади испарителя.

Контрольные вопросы:

1. Что такое абсолютная влажность воздуха?

2. Какие характеристики измеряют психрометрами?

3. Что измеряют плювиографом?

4. Опишите устройство и принцип действия испарителя ГГИ-3000.
