Основи ІТ. Завдання

Варіант 1.Торговий автомат

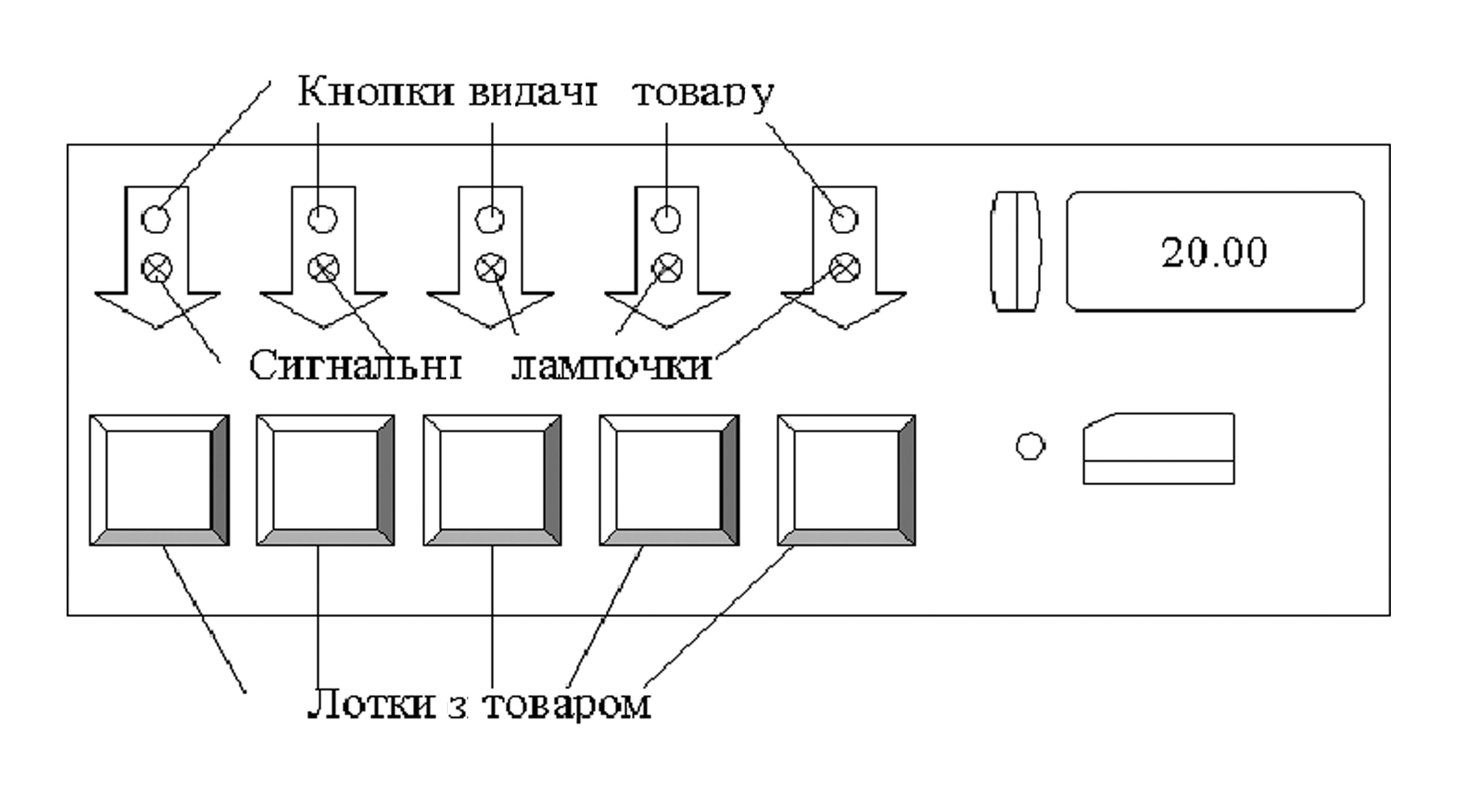

Зовнішній вигляд автомата зображений на рисунку. В автоматі містить п'ять лотків для зберігання і видачі товарів. Завантаження товарів у лотки здійснює обслуговуючий персонал. Автомат стежить за наявністю товару. Якщо який-небудь товар розпродано, автомат відправляє повідомлення про це на станцію обслуговування лінією зв'язку та інформує покупців – запалюється червона лампочка поруч з лотком даного товару.

Автомат приймає до оплати паперові купюри і монети. Після введення грошей клієнт вибирає товар, натискаючи на кнопку потрібного лоткау. Видача товару здійснюється тільки в тому випадку, якщо товар є наявним і якщо введена сума грошей не менше за ціну товару. Якщо сума перевищує ціну, клієнт отримує решта. Автомат видає товар поштучно.

При натисканні на кнопку "Повернення" клієнту повертають усі прийняті від нього гроші до оплати. Повернення грошей не проводився після видачі товару. Автомат повинен коректно працювати при одночасному натисканні на кнопки видачі товару і повернення грошей.

Автомат має інформаційне табло, на якому висвічує поточну суму грошей, прийнятих автоматом до оплати, і такі повідомлення клієнту, як: "введіть гроші", "виберіть товар", "натисніть кнопку видачі", "введеної суми недостатньо", "товару немає в наявності", "заберіть покупку", "заберіть решту", "заберіть гроші".

У спеціальному відділенні автомата, що закривається замком, є сервісна консоль, яку використовує обслуговуючий персонал. З консолі проводиться керування доступом до ящика з грошима для вилучення виручки, управління доступом до товарних лотків для завантаження або заміни товару, а також введення в пам'ять автомата даних про товари у лотках. Дані включають в себе найменування товару, ціну, номер лотка, у якому знаходиться товар і кількість товару у лотку. Варіант завдання включає в себе розробку схеми бази даних про товари.

Варіант 2.Табло на станції метро

Табло розташовані на кожній станції метро. Вони працюють під управлінням єдиного пункту управління (ПУ) інформаційної служби метро. Табло відображає поточний час (години, хвилини, секунди) і час, що минув з моменту відправлення останнього поїзда (хвилини, секунди). Момент прибуття і відправлення поїзда визначається за допомогою датчиків, встановлених на коліях. Всі табло метро синхронізовано, поточний час відраховується і встановлюється центральною службою часу, що знаходиться на ПУ.

Табло висвітлює кінцеву станцію призначення поїзда, що прибуває у відповідності до розкладу руху поїздів, яке зберігається в пам'яті табло і періодично оновлюється з ПУ.

"Біжучий рядок" табло відображає рекламна інформацію. Пам'ять табло зберігає до 10 рекламних повідомлень. Повідомлення відображаються один за одним з невеликими паузами, циклічно. Зміст рекламних повідомлень надходить з ПУ.

Додаткова функція табло – пересилає до ПУ дані про порушення розкладу (передчасних відправленнях поїздів або запізнення).

У ході виконання завдання має бути створена схема бази даних для зберігання рекламних повідомлень, розкладу і відомостей про порушення розкладів.

Пояснення: в завданні потрібно розробити модель тільки для табло, але не для пункту управління інформаційної служби.

ВАРІАНТ 3.Міні-АТС

Міні-АТС здійснює зв'язок між службовцями установи. Кожен абонент підключений до неї лінією зв'язку. Міні-АТС з'єднує лінії абонентів (здійснює комутацію ліній). Абоненти мають номери з трьох цифр. Спеціальний номер "9" зарезервований для зовнішнього зв'язку.

Телефонне з'єднання абонентів проводиться таким чином. Абонент піднімає трубку телефону, і міні-АТС отримує сигнал "Трубка". У відповідь міні-АТС посилає сигнал "Тон". Прийнявши цей сигнал, абонент набирає телефонний номер (посилає три сигнали "Цифра"). Міні-АТС перевіряє готовність абонента, що викликається. Якщо абонент не готовий (його лінія зайнята), міні-АТС посилає абоненту сигнал "Зайнято". Якщо абонент готовий, міні-АТС посилає обом абонентам сигнал "Виклик". При цьому телефон абонента, що викликається починає дзвонити, а абонент чує в трубці довгі гудки. Абонент, який викликається знімає трубку, і міні-АТС отримує від нього сигнал "Трубка", після чого здійснює комутацію лінії. Абоненти обмінюються сигналами "Дані", які міні-АТС повинна передавати від одного абонента до іншого. Коли один з абонентів опускає трубку, міні-АТС отримує сигнал "Кінець" і посилає іншому абоненту сигнал "Зайнято". У будь-який момент розмови абонент може покласти трубку, при цьому міні-АТС отримує сигнал "Кінець". Після отримання цього сигналу сеанс обслуговування абонента завершується.

Якщо абонент, не підходить до телефону, то абонент може, не дочекавшись, повісити трубку. У цьому випадку міні-АТС отримує сигнал "Кінець" і завершує сеанс. Абоненту надсилається сигнал "Скидання" для скасування виклику.

Якщо абонент бажає з'єднатися з абонентом за межами установи, то він набирає номер "9". Міні-АТС посилає по лінії, що з'єднує з зовнішньої (міський) АТС, сигнал "Трубка" і надалі служить посередником між телефоном абонента і зовнішньої АТС. Вона приймає і передає сигнали і дані між ними, не вносячи жодних змін. При завершенні сеансу, отримавши від зовнішньої АТС сигнал "Зайнято" (у разі якщо абонент перший повісив трубку), міні-АТС посилає абоненту сигнал "Зайнято", чекає сигналу "Кінець" для завершення обслуговування абонента і передає його зовнішньої АТС. Якщо абонент кладе трубку, то міні-АТС отримує сигнал "Кінець" і передає його міській АТС і завершує сеанс. Міні-АТС може отримати сигнал "Виклик" від міської АТС. Це відбувається, коли немає з'єднань із зовнішніми абонентами. Сигнал "Виклик" від міської АТС передається абоненту з кодом "000". Тільки цей абонент може відповідати на зовнішні дзвінки. Якщо абонент "000" довго не відповідає на зовнішній виклик, від міської АТС може прийти сигнал "Скидання". Він передається абоненту "000", і сеанс завершується.
