Источники информации для управления

Все источники информации для управления делят­ся на внутренние (носители и информационные системы, находящиеся внутри фирмы) и внешние, которые нахо­дятся вне фирмы.

По степени технической оснащенности источники информации можно разделить на следующие группы:

1. Информация на бумажных носителях (справочники, энциклопедии, газеты, журналы, рекламные буклеты, письменные сообщения по почте). Для удобства использования информация с бумажных носителей после ее систематизации и обобщения может быть перенесена на машинные носители.

2. Информация на машинных носителях (магнитных, оптических, магнитно-оптических).

3. Информация на фото- и кинопленках, микрофишах, фотографиях.

4. Специальные передачи по радиовещательным и телевизионным каналам.

5. Коммуникационные системы:

• проводные системы связи (телеграф, телекс, телетекс, телефон, телефакс);

• радиосистемы и комбинированные системы связи (радиочастотные, инфракрасные и микроволновые системы фирм, радиотелефон, сотовая связь, радиопейджинг).

6. Системы хранения, обработки и передачи информации на основе электронных средств (базы и банки данных). Базы и банки данных могут быть

внутрифирменными, отраслевыми, региональными, национальными (общегосударственными) и международными. Эти источники обеспечивают пользователей информацией по локальным и гло­бальным компьютерным сетям.

Процесс управления предъявляет определенные тре­бования к информации: новизна, достоверность, полно­та, целенаправленность, отсутствие избыточности, отсутствие противоречивости, доступность, полезность

Структурная схема системы управления.

Процессы управления присущи как живой, так и неживой природе. С управлением мы сталкиваемся в своей жизни повсеместно. Это и государство, которым управляют соответствующие структуры; это и ЭВМ, работающая под управлением программы, и т.д.

Совокупность объекта управления (ОУ), управляющего органа (УО) и исполнительного органа (ИО) образует систему управления, * которой выделяются две подсистемы: управ­ляющая подсистема (УО и ИО) и управляемая подсистема (ОУ). На рис 2 представлена укрупненная структурная схе­ма системы управления, на которой выделены входящие в нее подсистемы

Совокупность объекта управления (ОУ), управляющего органа (УО) и исполнительного органа (ИО) образует систему управления.

В процессе функционирования этой системы управляющий орган УО получает осведомляющую информацию Iос о текущем состоянии объекта управления ОУ и входную информацию Iвх о том, в каком состоянии должен находиться объект управления. Отклонения объекта управления от заданного Состояния происходят под воздействием внешних возмущений V. Результатом сравнения информации Iвх и Iос в управляющем органе является возникновение управляющей информации Iу, которая воздействует на исполнительный орган ИО. На основе информации Iу исполнительный орган ИО вырабатывает управляющее воздействие U , которое ликвидирует отклонение в объекте управления.

Система управления

I_вх

I_у

I_ос

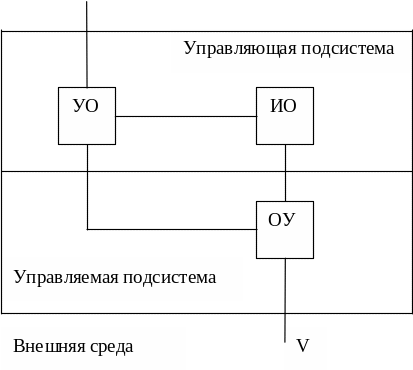

Рис. 2. Укрупненная схема системы управления.

Как видно структурной схемы системы управления, для ее функционирования необходима информация. На при­веденной схеме изображены три ее потока Iвх и Iос, Iу: Информация Iвх сообщает управляющему органу о множестве возможных состояний объекта управления и управляющего орга­на, а также о том, в каком из состояний должен находиться объект управления при заданных внешних условиях. Инфор­мация Iос – это информация обратной связи.

В системах управления обратная связь является ин­формационной, и с ее помощью в управляющую подсистему поступает информация о текущем состоянии управляемой подсистемы. Третий информационный поток /_у - это информа­ция, возникшая в результате обработки в управляющем орга­не информации Iвх и Iос и управляющая работой исполнитель­ного органа.

С усложнением производства, т.е. объектов управления, и их концептуальных моделей объемы информации возрастают. Тогда на помощь человеку приходят технические средства ускорения переработки информации - средства вычислительной техники СВТ. - что помогает человеку быстрее обрабатывать осведомляющую информацию и вырабатывать управляющую информацию. Совершенствование ЭВМ, программного обеспечения ПО, математических методов и моделей позволило создать автоматизированные системы управления АСУ, в которых четко обозначилось место (ИТ) .

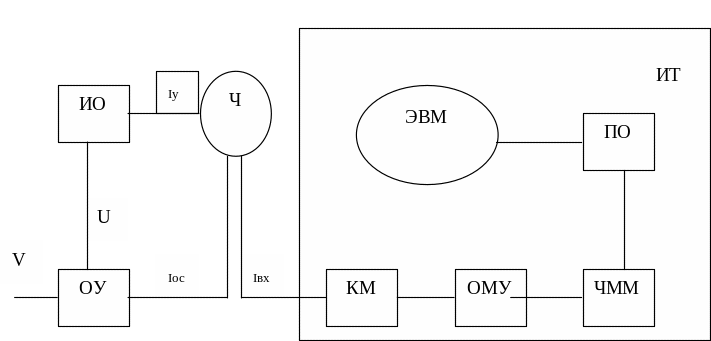

Рис. 3. Схема автоматизированной системы управления.

Из рисунка видно, что в общем случае информационная технология состоит из информационных моделей разного . уровня абстракции и ЭВМ. На вход ИТ поступает информа­ция от человека Iвх, формируемая на основе информации Iос от объекта управления. Информация Iос сравнивается с концептуальной моделью (КМ) объекта управления. Реакцией на результат сравнения определяется общей математической моделью управления (ОМУ), декомпозированной на частные математические модели (ЧММ). Набор ЧММ описывает возможные состояния ОУ и тактику управления в этих состояниях.

Эта тактика реализуется чёрёз алгоритмические модели, формализованные в программы (ПО) для ЭВМ. В результате ЭВМ выдает информацию Iвых, представляющую собой рекомендации по управлению ОУ в данной ситуации.

Таким образом, человек в автоматизированной системе уп­равления является центральным и объединяющим звеном двух контуров: собственно управления (Ч- ИО - ОУ) и информационной технологии (Ч - ИТ) как изображено на рис. 3.
