Практическая работа №2 «Устройство системной материнской платы»

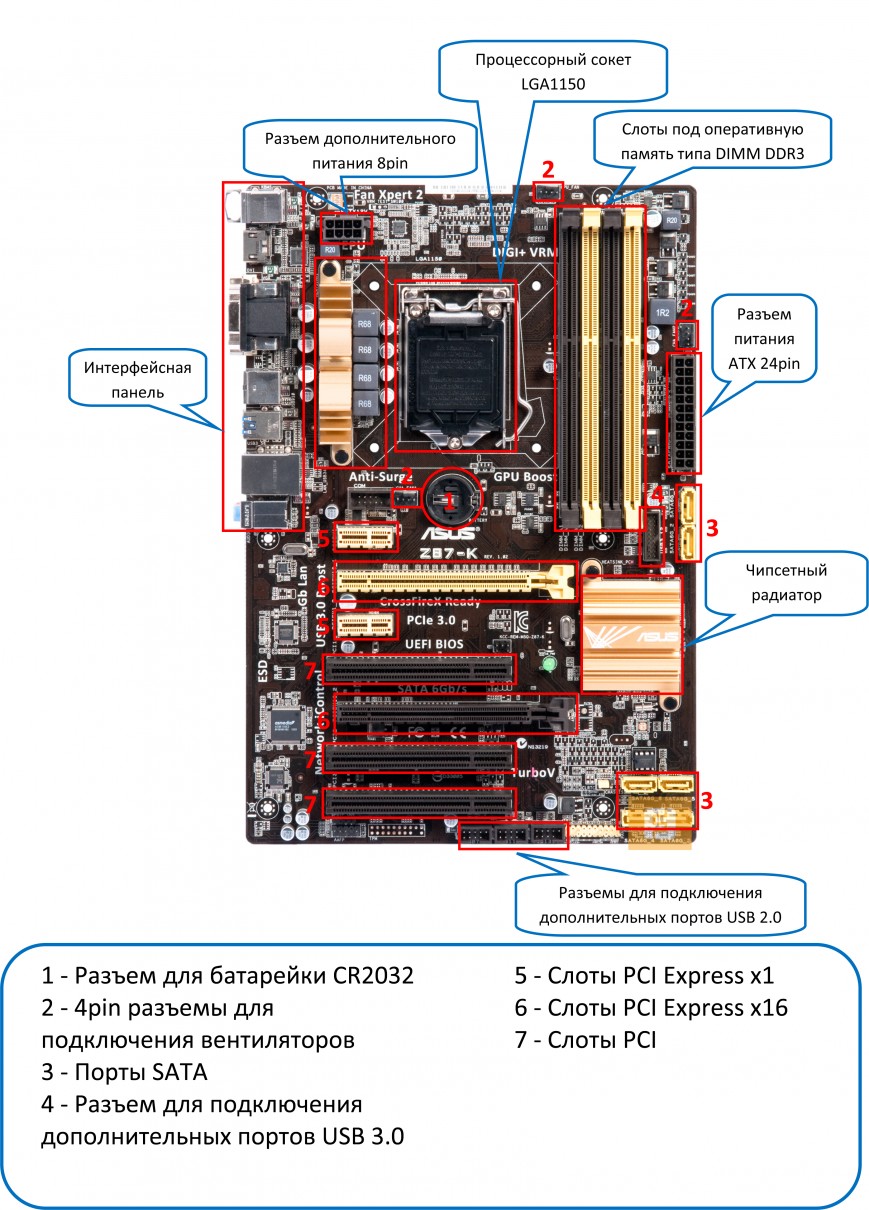

1.Привести схему устройства материнской платы с указанием размещенных на ней элементов (мануальная схема материнской платы)?

2.Привести таблицу с форм-факторами материнской платы?

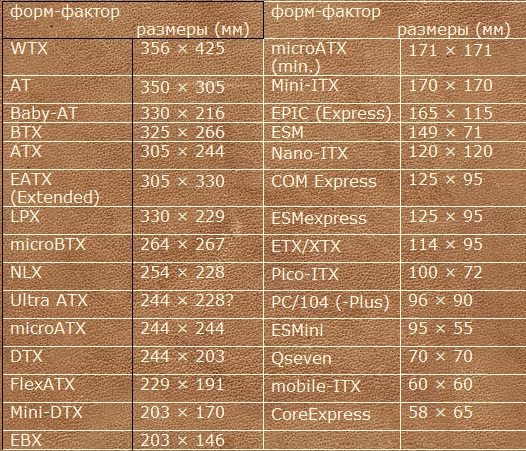

Форм-факторы материнских плат и размеры (mm) - в этой справочной таблице содержатся данные о форм-факторах и размерах материнских плат как производимых в настоящее время, так и находящихся в разработке и снятых с производства.

3. Конструкция модулей ОП (таблица,рисунок),краткая характеристика модуля: SIMM,DIMM, DIMM DDR1,DDR2,DDR3,DDR4?

Назначение контактов модуля SIMM:

Назначение контактов модуля
№	Название	Описание
1	Vcc	Напряжение питания +5 В
2	CAS#	Строб адреса столбца
3	DQ0	Линия данных 0
4	A0	Адресная линия 0
5	A1	Адресная линия 1
6	DQ1	Линия данных 1
7	A2	Адресная линия 2
8	A3	Адресная линия 3
9	GND	Общий
10	DQ2	Линия данных 2
11	A4	Адресная линия 4
12	A5	Адресная линия 5
13	DQ3	Линия данных 3
14	A6	Адресная линия 6
15	A7	Адресная линия 7
16	DQ4	Линия данных 4
17	A8	Адресная линия 8
18	A9	Адресная линия 9
19	A10	Адресная линия 10
20	DQ5	Линия данных 5
21	WE#	Запись данных
22	GND	Общий
23	DQ6	Линия данных 6
24	A11	Адресная линия 11
25	DQ7	Линия данных 7
26	QP	Линия данных 9 (контроль четности, выход)
27	RAS#	Строб адреса строки
28	CASP#	Строб адреса столбца четности
29	DP	Линия данных 9 (контроль четности, вход)
30	Vcc	Напряжение питания +5 В

SIMM (Односторонний модуль памяти) — модули памяти с однорядным расположением контактов, широко применявшиеся в компьютерных системах в 1990-е годы. Стандарты SIMM описаны в сборнике JEDEC JESD-21C. Имели несколько модификаций.

DIMM (Двухсторонний модуль памяти) — форм-фактор модулей памяти DRAM. Данный форм-фактор пришёл на смену форм-фактору SIMM. Основным отличием DIMM от предшественника является то, что контакты, расположенные на разных сторонах модуля, являются независимыми, в отличие от SIMM, где симметричные контакты, расположенные на разных сторонах модуля, замкнуты между собой и передают одни и те же сигналы. Кроме того, DIMM реализует функцию обнаружения и исправления ошибок в 64 (без контроля чётности) или 72 (с контролем по чётности или кодуECC) линиях передачи данных, в отличие от SIMM c 32 линиями.

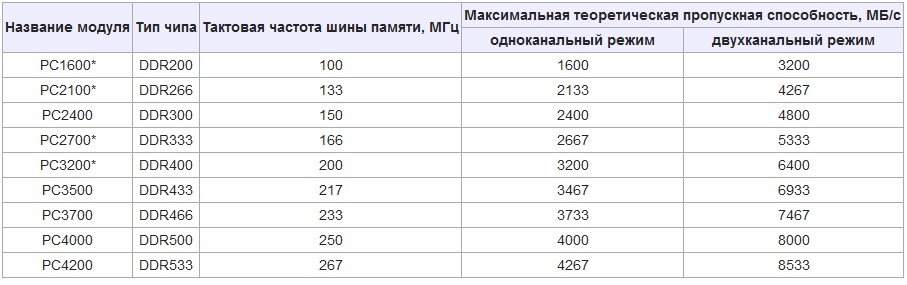

DDR SDRAM  — синхронная динамическая память с произвольным доступом и удвоенной скоростью передачи данных) — тип компьютерной памяти, используемой в вычислительной технике в качестве оперативной и видеопамяти. Пришла на смену памяти типа SDRAM.

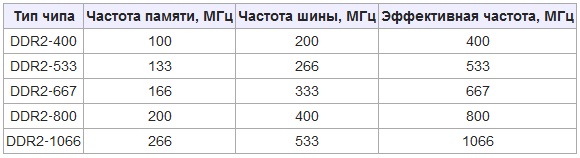

DDR2 SDRAM — синхронная динамическая память с произвольным доступом и удвоенной скоростью передачи данных, второе поколение) — это тип оперативной памяти, используемой в вычислительной технике в качестве оперативной и видеопамяти. Пришла на смену памяти DDR SDRAM.

В 2010-х была в значительной степени вытеснена памятью стандарта DDR3.

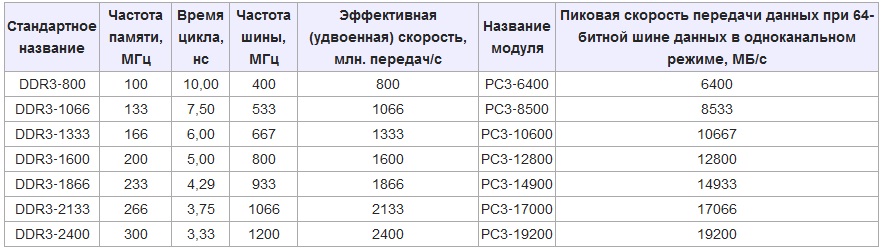

DDR3 SDRAM  — синхронная динамическая память с произвольным доступом и удвоенной скоростью передачи данных, третье поколение) — это тип оперативной памяти, используемой в вычислительной технике в качестве оперативной и видеопамяти. Пришла на смену памяти типа DDR2 SDRAM, увеличив размер предподкачки с 4 бит до 8 бит.

DDR3 уменьшено потребление энергии по сравнению с модулями DDR2, что обусловлено пониженным (1,5 В, по сравнению с 1,8 В для DDR2 и 2,5 В для DDR) напряжением питания ячеек памяти. Снижение напряжения питания достигается за счёт использования более тонкого техпроцесса (в начале 90-нм, в дальнейшем 65, 50, 40 нм) при производстве микросхем и применения транзисторов с двойным затвором Dual-gate (что способствует снижению токов утечки).

Существуют вариант памяти DDR3L (L означает Low) с ещё более пониженным энергопотреблением до 1,35 В. Это меньше традиционных для DDR3 полутора вольт на 10 %.

DDR4 SDRAM — новый тип оперативной памяти, являющийся эволюционным развитием предыдущих поколений DDR (DDR, DDR2, DDR3). Отличается повышенными частотными характеристиками и пониженным напряжением питания.

Основное отличие DDR4 заключается в удвоенном до 16 числе банков, что позволило вдвое увеличить скорость передачи — до 3,2 Гбит / с. Пропускная способность памяти DDR4 достигает 34,1 ГБ / c (в случае максимальной эффективной частоты 4 266 МГц, определённой спецификациями). Кроме того, повышена надёжность работы за счёт введения механизма контроля чётности на шинах адреса и команд. Будет поддерживать эффективные частоты от 2 133 до 4 266 МГц.
