3. Характеристики слухового ощущения. Звуковые измерения

Высота, тембр

Закон Вебера-Фехнера. Громкость звука

Использование логарифмической шкалы для оценки уровня интенсивности звука хорошо согласуется с психофизическим законом Вебера-Фехнера:

Если увеличивать раздражение в геометрической прогрессии (т.е. в одинаковое число раз), то ощущение этого раздражения возрастает в арифметической прогрессии (т.е. на одинаковую величину).

Именно логарифмическая функция обладает такими свойствами.

Громкостью звука называют интенсивность (силу) слуховых ощущений.

Для чистого тона с частотой 1 кГц громкость (Е) принимают равной уровню интенсивности в децибелах:

Громкость звука равна уровню интенсивности звука (дБ) на частоте 1 кГц, вызывающего у «среднего» человека такое же ощущение громкости, что и данный звук.

Единицу громкости звука называют фоном.

Кривые равной громкости

Детальную связь между частотой, громкостью и уровнем интенсивности изображают графически с помощью кривых равной громкости (рис. 3.3). Эти кривые демонстрируют зависимость уровня интенсивности LдБ от частоты ν звука при заданной громкости звука.

Нижняя кривая соответствует порогу слышимости. Она позволяет найти пороговое значение уровня интенсивности (Е = 0) при заданной частоте тона.

С помощью кривых равной громкости можно найти громкость звука, если известны его частота и уровень интенсивности.

Звуковые измерения

Аудиометрия -

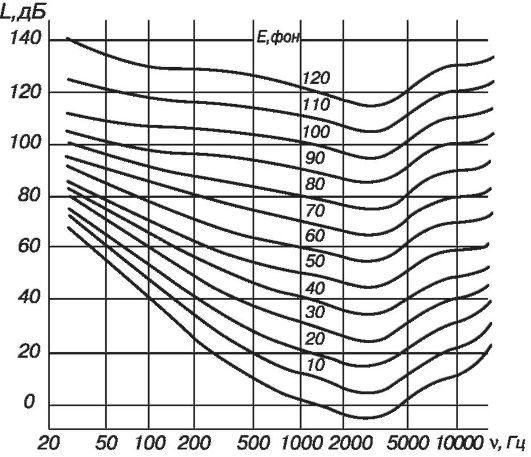

Рис. 3.3. Кривые равной громкости

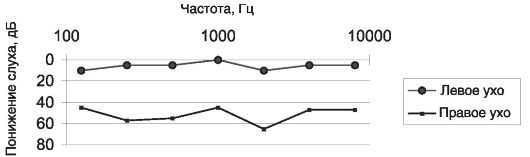

Рис. 3.4. Аудиограммы

5. Звуковые методы исследования

1. Аускультация -

2. Фонокардиография –

3. Перкуссия -

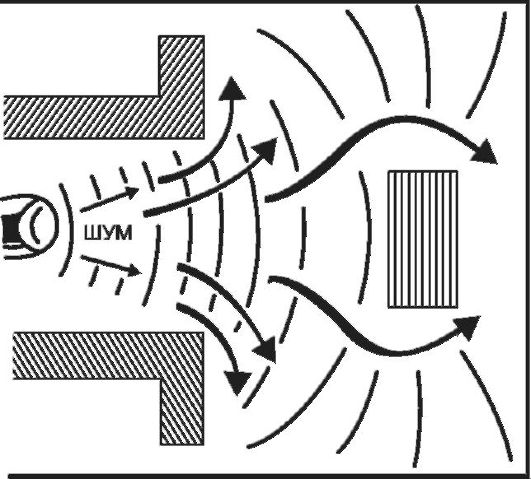

Рис. 3.5. Дифракция звуковых волн

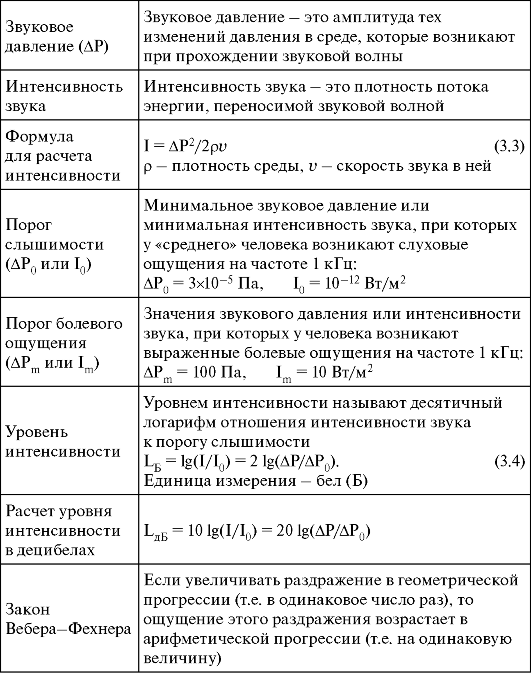

3.7. Основные понятия и формулы. Таблицы

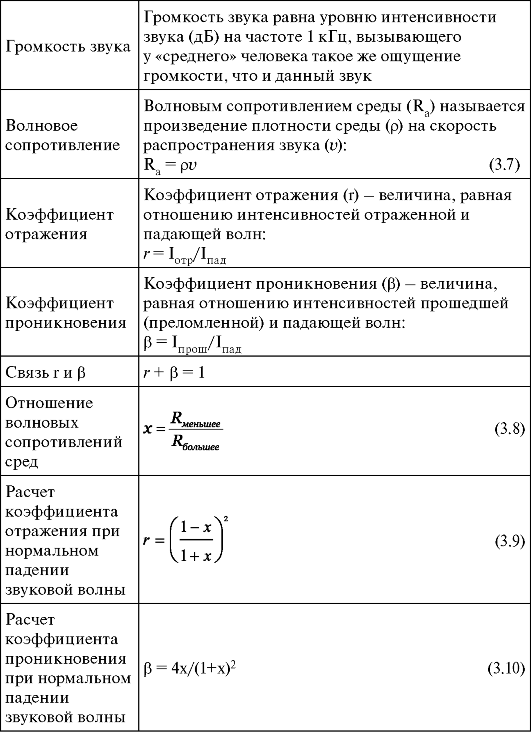

Продолжение таблицы

Окончание таблицы

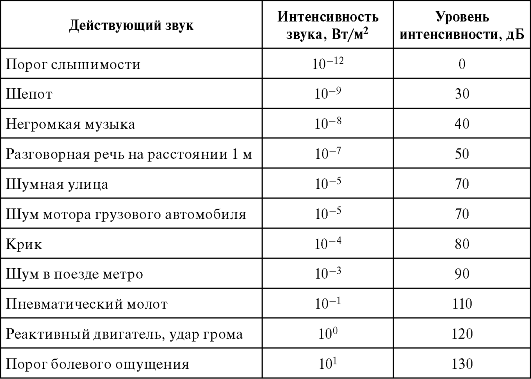

Таблица 3.1. Характеристики встречающихся звуков

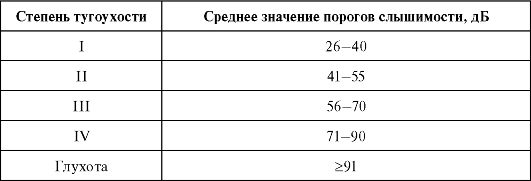

Таблица 3.2. Международная классификация тугоухости

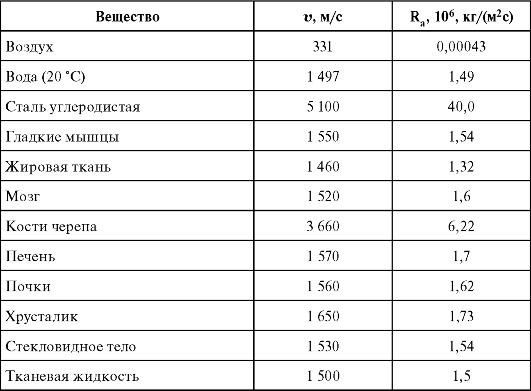

Таблица 3.3. Скорость звука и удельное акустическое сопротивление для некоторых веществ и тканей человека при t = 25 °С

Лекция №3

УЛЬТРАЗВУК И ИНФРАЗВУК

1. Излучатели и приемники ультразвука.

2. Поглощение ультразвука в веществе. Акустические течения и кавитация.

3. Отражение ультразвука. Звуковидение.

4. Биофизическое действие УЗ.

5. Использование УЗ в медицине: терапии, хирургии, диагностике.

6. Инфразвук и его источники.

7. Воздействие инфразвука на человека. Использование инфразвука в медицине.

Ультразвук -

5.1. Излучатели и приемники ультразвука

Излучатели ультразвука

Электромеханический УЗ-излучатель использует явление обратного пьезоэлектрического эффекта и состоит из следующих элементов (рис. 5.2):

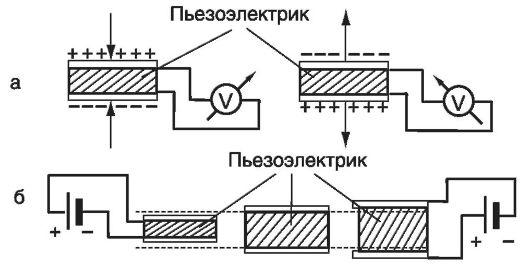

Рис. 5.1. а - прямой пьезоэлектрический эффект: сжатие и растяжение пьезоэлектрической пластины приводит к возникновению разности потенциалов соответствующего знака;

б - обратный пьезоэлектрический эффект: в зависимости от знака разности потенциалов, приложенной к пьезоэлектрической пластинке, она сжимается или растягивается

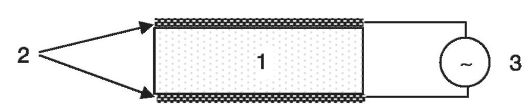

Рис. 5.2. Ультразвуковой излучатель

1 - пластины из вещества с пьезоэлектрическими свойствами;

2 - электродов, нанесенных на ее поверхности в виде проводящих слоев;

3 - генератора, подающего на электроды переменное напряжение требуемой частоты.

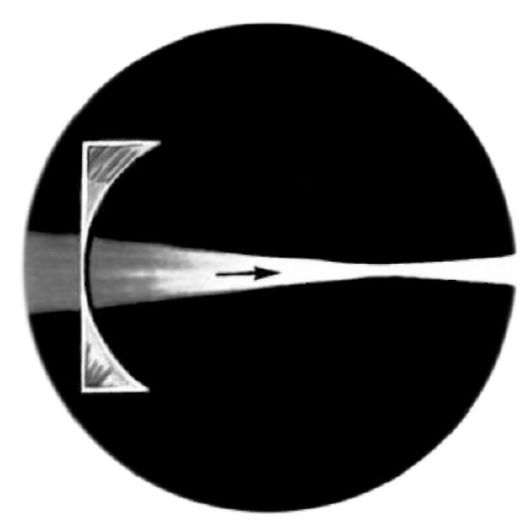

Рис. 5.3. Фокусировка ультразвукового пучка в воде плосковогнутой линзой из плексигласа (частота ультразвука 8 МГц)

Приемники ультразвука

Электромеханические УЗ-приемники (рис. 5.4)

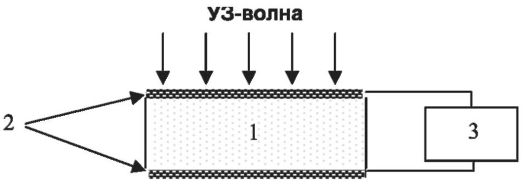

Рис. 5.4. Ультразвуковой приемник

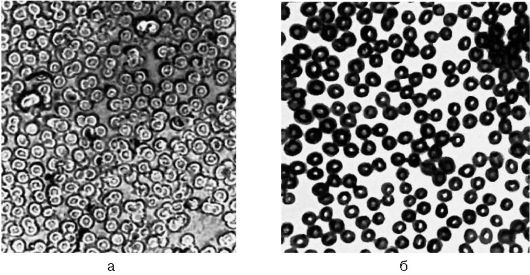

Рис. 5.7. Фотографии красных кровяных телец, полученные оптическим (а) и УЗ (б) микроскопами

Общее воздействие ультразвука на ткани и организм в целом

Действие ультразвука на клеточном уровне

Действие ультразвука на клетки может сопровождается следующими явлениями:

•  нарушением микроокружения клеточных мембран в виде изменения градиентов концентрации различных веществ около мембран, изменением вязкости среды внутри и вне клетки;

•  изменением проницаемости клеточных мембран в виде ускорения обычной и облегченной диффузии, изменением эффективности активного транспорта, нарушением структуры мембран;

•  нарушением состава внутриклеточной среды в виде изменения концентрации различных веществ в клетке, изменением вязкости;

•  изменением скоростей ферментативных реакций в клетке вследствие изменения оптимальных концентраций веществ, необходимых для функционирования ферментов.

Разрушение микроорганизмов

Облучение ультразвуком с интенсивностью, превышающей порог кавитации, используют для разрушения имеющихся в жидкости бактерий и вирусов.
