1.3. Сатиновое (атласное) переплетение
В сатиновом (атласном) переплетении перевязка основы с утком осуществляется посредством одиночных основных или уточных перекрытий, которые равномерно располагаются в пределах раппорта переплетения, не соприкасаясь друг с другом. В результате такого построения одиночные перекрытия одной системы нитей делаются незаметными среди настилов другой системы нитей, что придает ткани блестящий вид.
В том случае, когда на лицевой стороне ткани преобладают уточные настилы, переплетение называют сатином; если же на лицевой стороне ткани преобладают основные перекрытия, переплетение называют атласом.
|
Схема построения сатина 7/3 |
Для усиления застилостости и увеличения блеска поверхности ткани сатины вырабатывают с плотностью по утку в 1,5 — 2 раза большей, чем плотность по основе; атласы — с плотностью по основе в 1,5 — 2 раза большей, чем плотность по утку.
|
Схема построения атласа 7/3 |

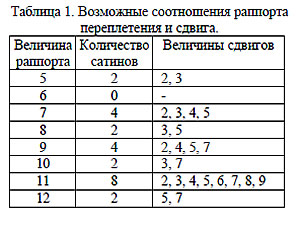

Раппорт сатинового переплетения обозначается простой дробью, в которой числитель показывает число нитей в раппорте, а знаменатель — величину сдвига одиночных перекрытий. У сатинов указывается сдвиг вдоль утка (слева направо), а у атласов — сдвиг вдоль основы (снизу вверх). Одиночные перекрытия размещаются в раппорте переплетения с одинаковым сдвигом S, который находится в переделах 1 < S < R — 1. Кроме того сдвиг и раппорт переплетения должны быть взаимно простыми числами, т.е. не иметь общего множителя. Исходя из этого минимально возможный раппорт сатина (атласа) равен 5 (см. таблицу).
|
При построении сатиновых переплетений можно заметить, что имеются особые формы расположения одиночных перекрытий. При соединении четырех соседних одиночных перекрытий получаются ромбы, прямоугольники, параллелограммы, квадраты.
|
Формы сатинов |
Аналитически это возможно в двух случаях: So = Sy и So + Sy = R. При So = Sy сатины (атласы) равносдвижные, которые делятся на ромбические и прямоугольные. Раппорт таких сатинов определяется по следующей формуле
R = (Sо * Sо — 1) / m,
где Sо — величина сдвига по основе. При m = 1 сатины всегда ромбические, а при m ≥ 2 сатины становятся прямоугольными. При So + Sy = R сатины (атласы) получаются квадратные. Раппорт квадратных сатинов определяется по формуле
R = (So * So + 1) / m.
Квадратные сатины (атласы) дают наиболее равномерное расположение одиночных перекрытий по поверхности ткани, что повышает, при прочих равных условиях, гладкость и застилостость сатинов (атласов). Наименее удачным будет расположение одиночных перекрытий по вершинам параллелограмма или прямоугольника. Такие сатины будут напоминать саржу. К квадратным относятся сатины 5/2, 5/3, 10/3 и 10/7. Исходя из ограничений, накладываемых на величину сдвига, нельзя построить 4-х и 6-ти ремизные сатины (атласы). Но на практике вырабатывают сатины с раппортом равным 4 и 6. Такие сатины получили название неправильных, вследствие того, что имеют переменный сдвиг одиночных перекрытий. Можно построить только один 4-х ремизный сатин.
|

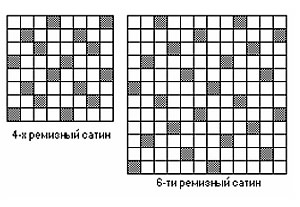

Неправильные сатины |
6-ти ремизных сатинов на практике существует несколько вариантов, один из которых приведен на рисунке. При разработке и выработке тканей сатинового (атласного) пере- плетения целесообразно учитывать следующие правила:
с увеличением раппорта переплетения ткань становится более мягкой и блестящей, но менее прочной;
величина настилов не должна превышать 3-4 мм (для хлопка);
величина сдвига должна быть близкой к половине величины раппорта, что обеспечивает более равномерное расположение одиночных перекрытий, исключает появление полосатости ткани;
во избежание полосатости ткани необходимо, чтобы нити основы в атласах и утка в сатинах имели направление крутки обратное направлению расположения одиночных перекрытий в ткани;
для получения лучшей застилостости и блеска в сатинах необходимо, чтобы уточные нити имели наименьшую крутку и были равномерными по толщине и крутке, в противном случае создается полосатость ткани после отделки;
чем меньше линейная плотность нитей основы и утка, тем сильнее блеск поверхности ткани;
чем больше плотность сатина по утку и атласа по основе, тем сильнее блеск ткани, и наоборот.
Ткани сатинового (атласного) переплетения пробираются в ремиз рядовой проборкой. В атласах при большом раппорте переплетения применяется рассыпная проборка. В зуб берда пробирают по 2, 3 или 4 нити.
