Практическая работа №1
Цель: Научиться определять количество металла, необходимого для выполнения сварного шва
Виды сварных соединений |
Виды сварных швов |
Длина сварного шва |
Количество металла, необходимого для выполнения сварного шва |
Количество электродов для сварки швов |
Сварное стыковое |
Электродуговая сварка |
L= 7см |
Q=1.092 |
N=0.02184 |
Угловое |
Электродуговая сварка |
L= 12см |
Q=1.872 |
N=0.03744 |
Практическая работа №2

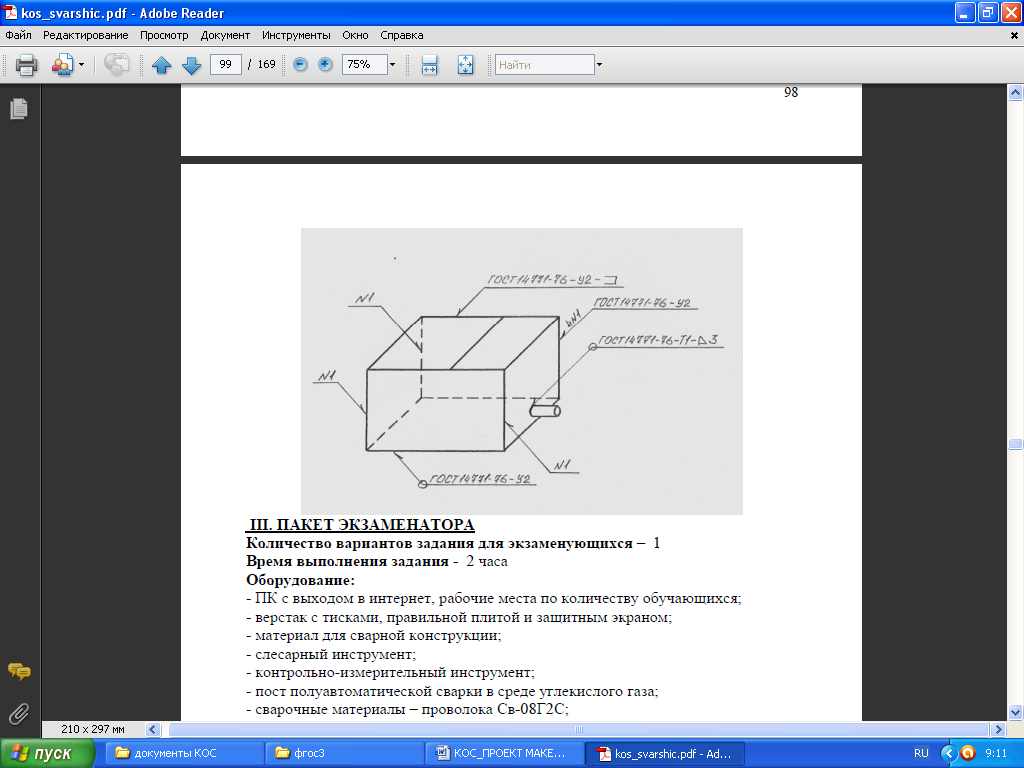

Цель: Научиться читать обозначения сварных соединений и швов на чертежах.
1Вариант
№1- Упрощенное обозначение при наличии на чертеже одинаковых швов и при указании обозначения у
одного из них за №1
ГОСТ 14771-76-У2-] Дуговая в защитных газах, угловое, шов по незамкнутой линии.
знак применяют, если расположение шва ясно из чертежа
ГОСТ 14771-76-У2 Дуговая в защитных газах, угловое
ГОСТ 14771-76-T1-▲3 Дуговая в защитных газах, тавровое, катет шва 3 мм

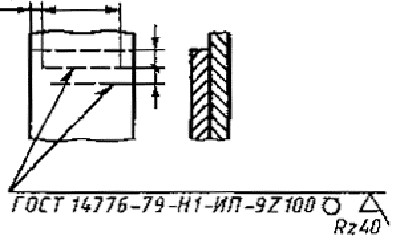

3Вариант
Дуговая
электрозаклепками под флюсом, в углекислом
газе и аргоне, нахлесточное, сварка в
инертном газе плавящимся электродом,
Шов прерывистый 9прихватов расстояние
между ними 100 мм, усиление шва радиусом
40 шероховатость
Лабораторная работа №3
Список литературы
Справочник сварщика/Под ред. В.В. Степанова.- 4-е изд., перераб и доп.-М.: Машиностроение, 1983 – 560 с.
Содержание
Дневник………………………………………………………………………………1
Отсчет…………………………………………………………………………….......2
Введение……………………………………………………………………………...4
Ручная дуговая сварка 12
При ручной дуговой сварке (РДС) покрытыми электродами возбуждение сварочной дуги, поддержание постоянства ее длины в процессе образования шва, перемещение дуги вдоль свариваемых кромок со скоростью сварки и подача электрода по мере его плавления осуществляется сварщиком вручную. Поэтому качество сварного соединения определяется в основном квалификацией сварщика (умения возбудить дугу, поддерживать постоянство ее длины, выполнять требуемые колебательные движения электрода, сваривать швы в разных пространственных положениях, видеть и контролировать формирование сварочной ванны и шва и т. д.). 12
Контрольное задание………………………………....21
Список литературы………………………………………………………………....22
