Практичні завдання
Варіант 1
1. Навести часові діаграми проходження змінного струму в колі, зображеному на схемі, якщо на вході діє джерело напруги U(t) = Umsin(ωt) |
|
||
|
2. Для схеми, що на рисунку, знайти коефіцієнт підсилення диференціального сигналу КД, якщо: Uвх1 = 10 мВ, Uвх2 = 20 мВ, Uвих = 0,2 В. |
|
|
|

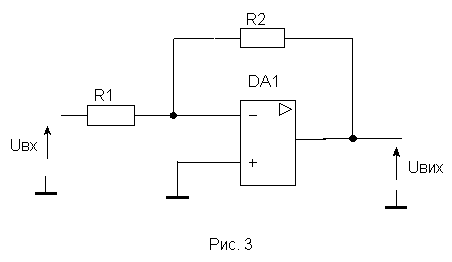

3. Для схеми на рис.3 записати формулу і знайти значення напруги на виході лінійного підсилювача Uвих , якщо Uвх = 10·10-3В; R1 = 100 Ом; R2 = 10 кОм; К = ∞ (коефіцієнт підсилення розімкнутого ОП) |
|
|
4. Визначити час наростання сигналу на виході лінійного підсилювача, що побудований на операційному підсилювачі (ОП), якщо швидкість наростання вихідного сигналу ОП S=25В/мкс, а максимальний діапазон зміни сигналу на виході підсилювача U0=5В.
5. Заповнити таблицю істинності для RS-тригера:
-
R
S
Q
0
0
0
1
1
0
1
1
Варіант 2
1. Навести часові діаграми проходження змінного струму в колі, зображеному на схемі, якщо на вході діє джерело напруги U(t) = Umsin(ωt) |
|
|
2. Для схеми, що на рисунку, знайти значення вихідної напруги Uвих, якщо коефіцієнт підсилення диференціального сигналу КД = 10, Uвх1 = 0,4 В, Uвх2 = 0,5 В. Привести формули, що використовувалися для розрахунків |
|
|
3. Для схеми, що на рисунку записати формулу і знайти значення напруги на виході лінійного підсилювача Uвих , якщо Uвх = 0,5 В; R1 = 10 кОм; R2 = 10 кОм; А = ∞ (коефіцієнт підсилення розімкнутого ОП) |
|
|
4. Визначити значення граничної частоти підсилення лінійного підсилювача, що побудований на операційному підсилювачі (ОП), якщо швидкість наростання вихідного сигналу ОП S=62,8 В/мкс, а максимальний діапазон зміни сигналу на виході підсилювача U0=5В.
5. Заповнити таблицю істинності для JK-тригера:
|
J |
K |
Q |
0 |
0 |
|
|
0 |
1 |
|
|
1 |
0 |
|
|
1 |
1 |
|
Варіант 3
1. Записати формулу і знайти опір діода постійному струму для точки О (UД=0,7В, ІД=2,1мА) на характеристиці, що представлена на рисунку.
|
|
2. Для схеми, що на рисунку, знайти значення струмів І1 і І2 у колекторах транзисторів, якщо обидва транзистори мають однакові параметри, а І0 = 2 мА, Uвх1=Uвх2=0. |
|
3. Для схеми, що на рисунку, записати формулу і знайти похибку δ коефіцієнта підсилення, яка викликана скінченним значенням коефіцієнта підсилення розімкнутого ОП, якщо А = 2·105 (коефіцієнт підсилення розімкнутого ОП); β = 0,005 (коефіцієнт зворотного зв’язку). |
|
4. Визначити абсолютне значення похибки лінійного неінвертувального підсилювача від впливу вхідного струму операційного підсилювача (ОП), якщо значення вхідного струму ОП Іi=5х10-6А, а опір резистора ланки від’ємного зворотного зв’язку, що з’єднує вихід ОП з його інвертувальним входом Rз=20 кОм.
5. Нарисувати діаграму сигналу на виході JK-тригера для заданої послідовності вхідних імпульсів.
Варіант 4

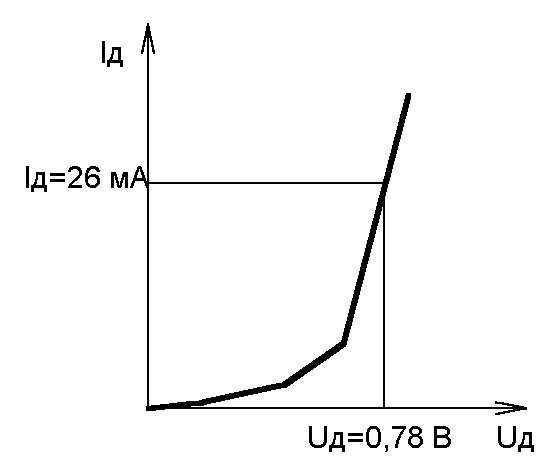

1. Записати формулу і знайти диференціальний опір діода для точки О (UД=0,78В, ІД=26мА) на характеристиці, що представлена на рисунку.
|
|
|
2. Для схеми, що на рисунку, знайти значення вихідної напруги Uвих , якщо коефіцієнт підсилення диференціального сигналу КД = 10, Uвх1 = Uвх2 = 1 В. |
|
|
3. Для схеми, що на рисунку, записати формулу і знайти коефіцієнт зворотного зв’язку β, якщо R1 = R2 = 10 кОм . |
|
|
4. Визначити абсолютне значення похибки лінійного інвертувального підсилювача від впливу вхідної напруги зміщення операційного підсилювача (ОП), якщо вхідна напруга зміщення ОП е0=5х10-3В, а резистори ланки від’ємного зворотного зв’язку мають однакову величину: R1=R2=10 кОм.
5. Нарисувати діаграму сигналу на виході синхронного D-тригера для заданої послідовності вхідних імпульсів.
