Записати номер правильної, на Ваш погляд, відповіді:
35. Номінальне значення опору резистора це – |
1) значення, що не змінюється в часі; 2) реальне (виміряне) значення; |
3) значення, що не враховує залежність від температури; 4) ідеальне (розрахункове) значення. |
36. За якою ознакою матеріали поділяються на провідники, напівпровідники і діелектрики? |
1) за густиною матеріалу; 2) за опором; 3) за питомим опором; 4) за питомою вагою. |

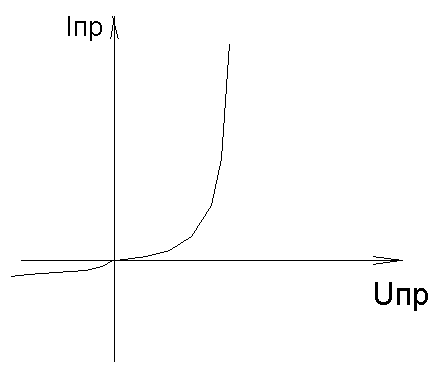

37. На рисунку представлена: |
|
1) вольт-амперна характеристика резистора; |
|
2) вольт-амперна характеристика напівпровідникового діода; |
|
3) вольт-амперна характеристика тунельного діода; |
|
4) вольт-амперна характеристика напівпровідникового стабілітрона. |
38. Напівпровідниковий стабілітрон – це: |
1) прилад, що забезпечує підсилення напруги; |
2) різновид напівпровідникового діода, що працює в області пробою p-n-переходу і забезпечує стабілізацію струму; |
3) різновид напівпровідникового діода, що працює в області пробою p-n-переходу і забезпечує стабілізацію напруги; |
4) прилад, що забезпечує підсилення струму. |
39. У якому режимі працює біполярний транзистор -n-p-n-типу, якщо Uбе>0, Uке>0, Uкб>0? |
1) відсікання; 2) насичення; 3) активному; 4) інверсному. |
40. На рисунку представлена схема увімкнення біполярного транзистора: |
|
1) зі спільною базою; |
|
2) зі спільним колектором; |
|
3) зі спільним емітером; |
|
4) такої не існує. |
41. Яка із схем увімкнення біполярного транзистора – зі спільним емітером, спільною базою чи спільним колектором – забезпечує найбільший вхідний опір? |
1) зі спільним емітером; 2) зі спільним колектором; 3) зі спільною базою; 4) жодна з вказаних схем. |
42. На рисунку представлене умовне позначення: |
|
1) польового транзистора з керуючим p-n переходом і каналом p-типу; |
|
2) польового транзистора з керуючим p-n переходом і каналом n-типу; |
|
3) польового транзистора з ізольованим заслоном і вбудованим каналом p-типу; |
|
4) польового транзистора з ізольованим заслоном і індукованим каналом n-типу. |
43. У польовому транзисторі з керованим p-n-переходом максимальне значення вихідного струму досягається при значенні напруги між заслоном і витоком: |
1) рівному нулю і напрузі між стоком і витоком суттєво відмінній від нуля; |
2) рівному напрузі відсікання і напрузі між стоком і витоком суттєво відмінній від нуля; |
3) рівному нулю незалежно від напруги між стоком і витоком; |
4) рівному напрузі відсікання незалежно від напруги між стоком і витоком. |
44. Визначте, яка характеристика зображена на рисунку і до якого типу польового транзистора вона відноситься: |
|
1) прохідна характеристика транзистора з керуючим p-n-переходом і каналом p-типу; |
|
2) прохідна характеристика транзистора з ізольованим заслоном і індукованим каналом n-типу; |
|
3) прохідна характеристика транзистора з ізольованим заслоном і вбудованим каналом n-типу; |
|
4) прохідна характеристика транзистора з керуючим p-n-переходом і каналом n-типу. |
45. Коефіцієнт підсилення ОП по напрузі К при розімкнутому зворотному зв’язку: |
1) К = 1; 2) К « 1 і в ідеалі наближається до 0; 3) К » 1 і в ідеалі наближається до ∞; 4) К = 0. |
46. Вхідна напруга зміщення нуля: |
1) це синфазна напруга, яку необхідно подати на вхід ОП, щоб отримати нуль на виході; |
2) це диференціальна напруга, яку необхідно подати на вхід ОП, щоб отримати нуль на виході; |
3) це напруга на неінвертувальному вході ОП, яка задає режим його роботи; |
4) це напруга на інвертувальному вході ОП, яка задає режим його роботи. |
47. Схема, що представлена на рисунку, це: |
|
1) інтегруючий підсилювач; 2) диференціюючий підсилювач; |
|
3 4) диференціальний підсилювач. |
|
|
|

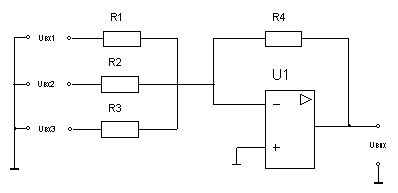

48. Резистори R1…R4 у схемі, що на рисунку, утворюють: |
|
1) ланку додатного зворотного зв’язку; 2) резистивний дільник напруги; |
|
3) ланку від’ємного зворотного зв’язку; 4) зв’язок між входом і виходом. |
49.
Вказати назву логічної функції
|
1) сума за модулем 2, F(x,y)=1; 2) диз’юнкція, F(x,y)=0; |
3) логічна нерівнозначність, F(x,y)=0; 4) кон’юнкція, F(x,y)=1. |
50. Цифровий мультиплексор – це пристрій, що забезпечує: |
|
1) комутацію ліній передачі цифрового сигналу з n входів на один вихід; 2) порівняння двох чисел, представлених у двійковому коді; |
|
3) комутацію ліній передачі цифрового сигналу з одного входу на n виходів; 4) арифметичне множення двох чисел, представлених у двійковому коді. |
|
|
|
51. У якому режимі працює біполярний транзистор p-n-p-типу, якщо Uбе<0, Uке<0, Uкб>0? |
|
1) відсікання; 2) інверсному; 3) активному; 4) насичення. |
|
52. На рисунку представлена схема увімкнення біполярного транзистора: |
|
|
1) зі спільним емітером; |
||
2) зі спільним колектором; |
||
3) зі спільною базою; |
||
4) такої не існує.
|
||
53. Яка із схем увімкнення біполярного транзистора – зі спільним емітером, спільною базою чи спільним колектором - не підсилює сигнал по струму? |
|
|
1) зі спільним емітером; 2) зі спільною базою; 3) зі спільним колектором; 4) жодна з вказаних схем. |
|
54. Залежність струму стоку від напруги між заслоном і витоком польового транзистора називають: |
1) вихідною характеристикою; 2) вхідною характеристикою; |
3) прохідною характеристикою; 4) така залежність не нормується. |
55. На рисунку представлене умовне позначення: |
|
1) польового транзистора з керуючим p-n переходом і каналом p-типу; |
|
2) польового транзистора з керуючим p-n переходом і каналом n-типу; |
|
3) польового транзистора з ізольованим заслоном і вбудованим каналом n-типу; |
|
4) польового транзистора з ізольованим заслоном і індукованим каналом p-типу. |
56. На рисунку представлена схема увімкнення польового транзистора: |
|
1) зі спільним стоком; 2) такого увімкнення не існує; |
|
3) зі спільним витоком; 4) зі спільним заслоном. |
57. Визначте, яка характеристика зображена на рисунку і до якого типу польового транзистора вона відноситься: |
|
1) прохідна характеристика транзистора з ізольованим заслоном і вбудованим каналом p-типу; |
|
2) прохідна характеристика транзистора з керуючим p-n-переходом і каналом n-типу; |
|
3) прохідна характеристика транзистора з ізольованим заслоном і індукованим каналом n-типу; |
|
4) прохідна характеристика транзистора з ізольованим заслоном і вбудованим каналом n-типу. |
58. Вхідна диференціальна напруга ОП це: |
1) напруга між неінвертувальним входом ОП і виходом джерела сигналу; |
2) напруга між інвертувальним входом ОП і виходом джерела сигналу; |
3) напруга між неінвертувальним і інвертувальним входами ОП; |
4) напруга на неінвертувальному і інвертувальному входах ОП відносно спільної шини. |
59. Швидкість спаду однополюсної амплітудно-частотної характеристики ОП при розімкнутому зворотному зв’язку складає: |
1) 20 дБ/дек; 2) 40 дБ/дек; 3) 0 дБ/дек; 4) 10 дБ/дек. |

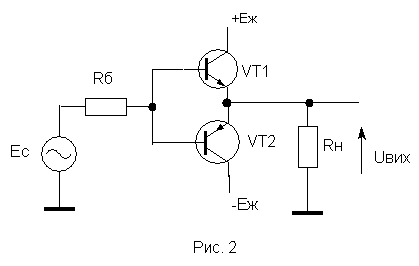

6 |
|
1) в режимі класу А; 2) в режимі класу B; |
|
3) в режимі класу АB; 4) в режимі класу C. |
|
|
