Раздел 2

За время прохождения мной практики, я ознакомился с различными аспектами работы предприятия.

Один из отделов предприятия - лаборатория неразрушающего контроля, где производятся механические испытания сварочных образцов на машине Р20.

Также лаборант выезжает на объект, где производится рентген-контроль сварного стыка с помощью рентгеновского переносного аппарата «Арина 3».

После просвета сварного стыка, кассеты с плёнкой в условии лаборатории проявляются и после просушки, с помощью негатоскопа, обследуется на наличие или отсутствие брака(шлак, непровары, поры, подрезы и т.д.). Если при ручной дуговой сварке(РДС) обнаружены недопустимые дефекты, то допускается ремонт стыка(до 2ух раз). При газовой сварке ремонт стыка не допускается. В этом случае весь стык вырезается и заваривается по новой.

Результаты рентген-контроля заносятся в журнал регистрации стыков и по требованию строй-группы выдаётся заключение установленного образца на проконтролированный стык, который прикладывается к документации на объект.

На предприятии множество отделов и все тесно связанны между собой. Так служба эксплуатации предприятия следит за сроком годности газопроводов и запорной арматуры на отведённом предприятию районе. Как только заканчивается срок годности какого-либо элемента газопровода, туда выезжает бригада диагностиков и проверяет состояние участка. Если участок находится в надлежащем состоянии, его эксплуатируют ещё 2 года, в обратном случае производится ремонт или замена составляющих газопровода.

Так, за время прохождения мною практики, на ул.Шоссейной в г.Кропоткин в колодце №3 была произведена замена старой задвижки диаметром 325мм на шаровый кран соответствующего диаметра. Для этого были произведены замеры на месте, а в условиях предприятия изготовлена новая деталь.

побывал на трёх объектах, которыми занималось предприятие на данный период.

Первый объект требовал замены труб газопровода в станице Казанской Кавказского района. Для этого требовалось:

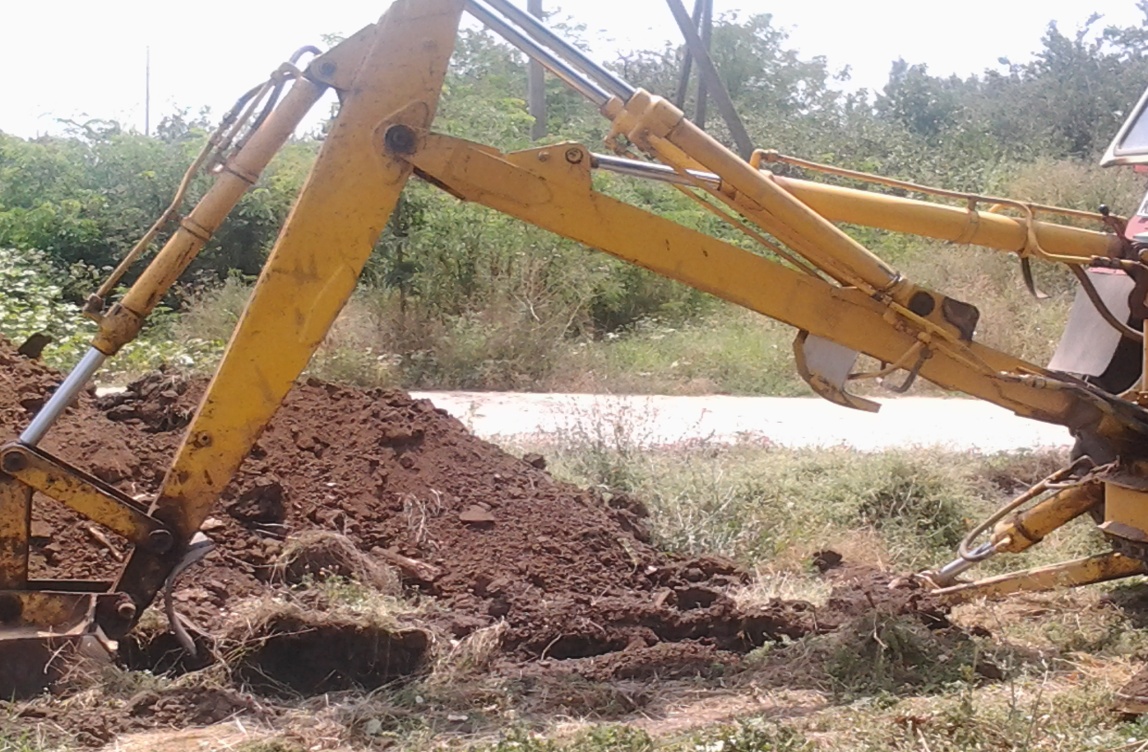

-вырыть канал;

-отыскать старый газопровод;

-перекрыть подачу газа;

-вырезать старую трубу;

-заложить новую;

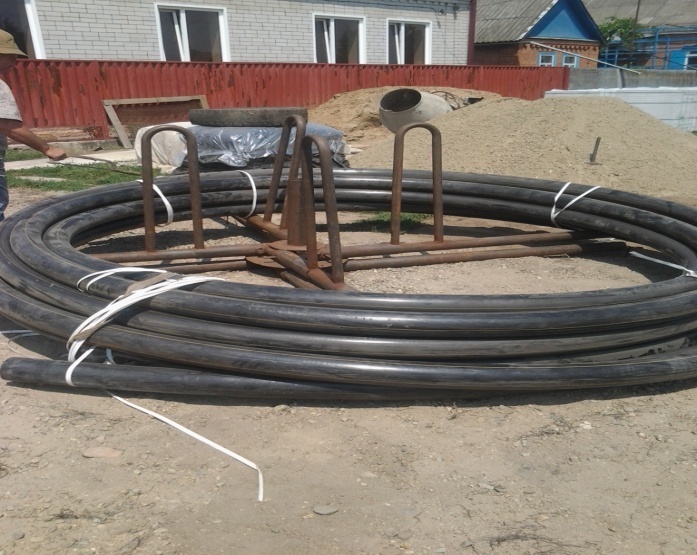

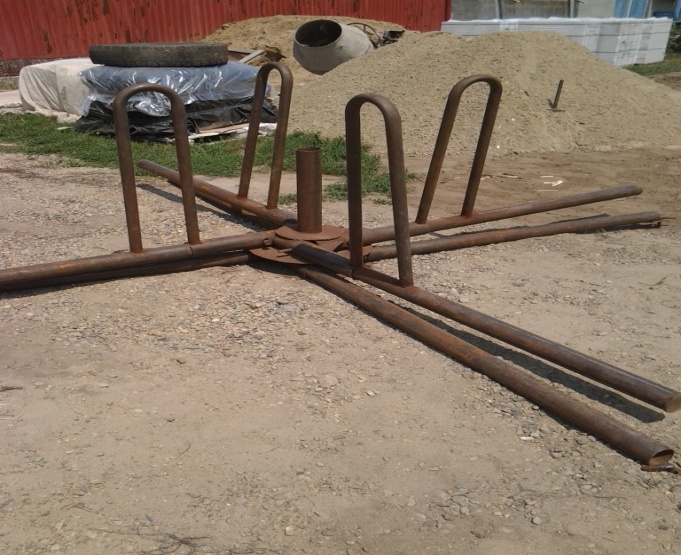

(Устройство для размотки трубы.)

-зарыть канал.

Замена газопровода на данном объекте прошла успешно!

Раздел 3. В этом разделе рассматриваются общие вопросы по системам газоснабжения.

Системы газоснабжения городов, населенных пунктов. Нормы давления газа

Современные распределительные системы газоснабжения представляют собой сложный комплекс сооружений, состоящий из следующих основных элементов: газовых кольцевых, тупиковых и смешанных сетей низкого, среднего и высокого давления, проложенных на территории города или другого населенного пункта внутри кварталов и внутри зданий; на магистралях - газораспределительных станций (ГРС), газорегуляторных пунктов и установок (ГРП и ГРУ), систем связи, автоматики и телемеханики. Весь комплекс сооружений должен обеспечивать бесперебойную подачу газа потребителям. В системе должно быть предусмотрено отключение отдельных ее элементов и участков газопроводов для производства ремонтных и аварийных работ, она должна обеспечивать бесперебойную подачу газа потребителям, быть простой, безопасной, надежной и удобной в эксплуатации. Проекты газоснабжения областей, городов, поселков разрабатывают на основе схем и проектов районных планировок, генеральных планов городов с учетом их развития на перспективу. Сооружения, оборудование и узлы в системе газоснабжения следует применять однотипные. Выбор системы распределения, числа ГРС, ГРП и принципа построения распределительных газопроводов (кольцевые, тупиковые, смешанные) следует производить на основании технико-экономических расчетов с учетом объема, структуры и плотности газопотребления, надежности газоснабжения, а также местных условий строительства и эксплуатации. Принятый вариант системы должен иметь максимальную экономическую эффективность и предусматривать строительство и ввод в эксплуатацию системы газоснабжения по частям. Основным элементом систем газоснабжения являются газопроводы, которые классифицируются по давлению газа и назначению. В зависимости от максимального давления транспортируемого газа газопроводы согласно СНиП 2.04.08-87 "Газоснабжение" подразделяются на: газопроводы высокого давления I категории - при рабочем давлении газа свыше 0,6 МПа (6 кгс/см2) и газовоздушных смесей и до 1,6 МПа (16 кгс/см2) для сжиженных углеводородных газов (СГУ); газопроводы высокого давления II категории - при рабочем давлении газа свыше 0,3 МПа (3 кгс/см2) до 0,6 МПа (6 кгс/см2); газопроводы среднего давления - при рабочем давлении газа свыше 0,005 МПа (0,05 кгс/см2) до 0,3 МПа (3 кгс/см2); газопроводы низкого давления - при рабочем давлении газа до 0,005 МПа (0,05 кгс/см2) включительно. Газопроводы низкого давления служат для транспортирования газа в жилые и общественные здания, предприятия общественного питания, а также во встроенные в жилые и общественные здания, отопительные котельные и предприятия бытового обслуживания. К газопроводам низкого давления можно присоединять мелких потребителей и небольшие отопительные котельные. Крупные коммунальные потребители не присоединяют к сетям низкого давления, так как транспортировать по ним большие сосредоточенные количества газа неэкономично. Газопроводы среднего и высокого давления служат для питания городских распределительных сетей низкого и среднего давления через ГРП. Они также подают газ через ГРП и местные ГРУ в газоводы промышленных и коммунальных предприятии. Городские газопроводы высокого давления являются основными артериями, питающими крупный город, их выполняют в виде кольца, полукольца или в виде лучей. По ним газ подают через ГРП в сети среднего и высокого давления, а также крупным промышленным предприятиям, технологические процессы которых нуждаются в газе давлением свыше 0,6 МПа.
