Міністерство освіти і науки, молоді та спорту України Національний університет водного господарства
та природокористування
Кафедра інженерних конструкцій
Пояснювальна записка до курсової роботи
з дисципліни: “Залізобетонні конструкції”
на тему:
“Розрахунок та конструювання монолітного
прямокутного резервуару”
Виконав:
студент V курсу,ФБА
групи ПЦБ-53м
Кучер І.О.
Перевірив:
Караван В.В.
Рівне – 2012
Зміст.
Вихідні дані....................................................................3
Матеріали для проектування...........................................3
Конструктивна частина…………………………..………………….4
Розрахунок стінки резервуару.........................................7
Розрахунок днища резервуару........................................14
Розрахунок ребра резервуару.........................................16
Література......................................................................19
2. Матеріали для проектування.
Згідно із завданням призначаємо бетон важкий класу В30 і арматуру класу А-500С.
Бетон класу В30:
;
;
з врахуванням коефіцієнта умов роботи
;
;
з врахуванням коефіцієнта умов роботи
;
;
;
.
Арматура класу А-500С:
,
для арматури діаметром 8-22мм;
;
;
.
Характеристики арматури та бетону взяті згідно [4].
Конструктивна частина.
Функціональне призначення резервуару – зберігання води.
Прямокутна форма доцільна при об’ємі 6-20 тис. м3 і більше. В даному випадку вміст близько 6000 м3.
Резервуар монолітний, перекриття влаштовуємо безбалочне, оскільки сітка колон 4х4 м. Використовуємо монолітні плити , що обпираються на капітелі колон та консолі стін, товщиною 140 мм.
Стінка резервуару – монолітна товщиною 180 мм. Оскільки висота резервуару більша за 4 м, то стінку виконуємо з ребрами розташованими по периметру резервуару з кроком с=4м. З низу з’єднання стінки з днищем жорстке. Стінку виконуємо гладкою з постійною по висоті товщиною. Ззовні влаштовується гідроізоляція з двох шарів гарячої бітумної мастики.
Розміри в плані 36х36 м.
Колони приймаємо прямокутного перерізу для промислових будівель без мостових кранів розміром перерізу 300х300 мм, висотою 4,8 м.
Днище виконуємо монолітним товщиною 150мм.
Для підтримання стаціонарного теплового режиму всередині резервуару покриття утеплюють шаром грунту товщиною 1м. Для доступу людей всередину резервуару і пропуску вентиляційних шахт в покритті влаштовують отвори. Оскільки розміри в плані значні, то влаштовуємо дві вентиляційні труби та один люк.
В днищі виконуємо приямок розміром 1х1 м і глибиною 0,8 м на випадок очистки і повного опорожнення резервуару. При цьому днище повинно мати ухил і=0,01 від центру до країв.
План монолітного прямокутного резервуару показано на рис. 1, а поперечний переріз на рис. 2.

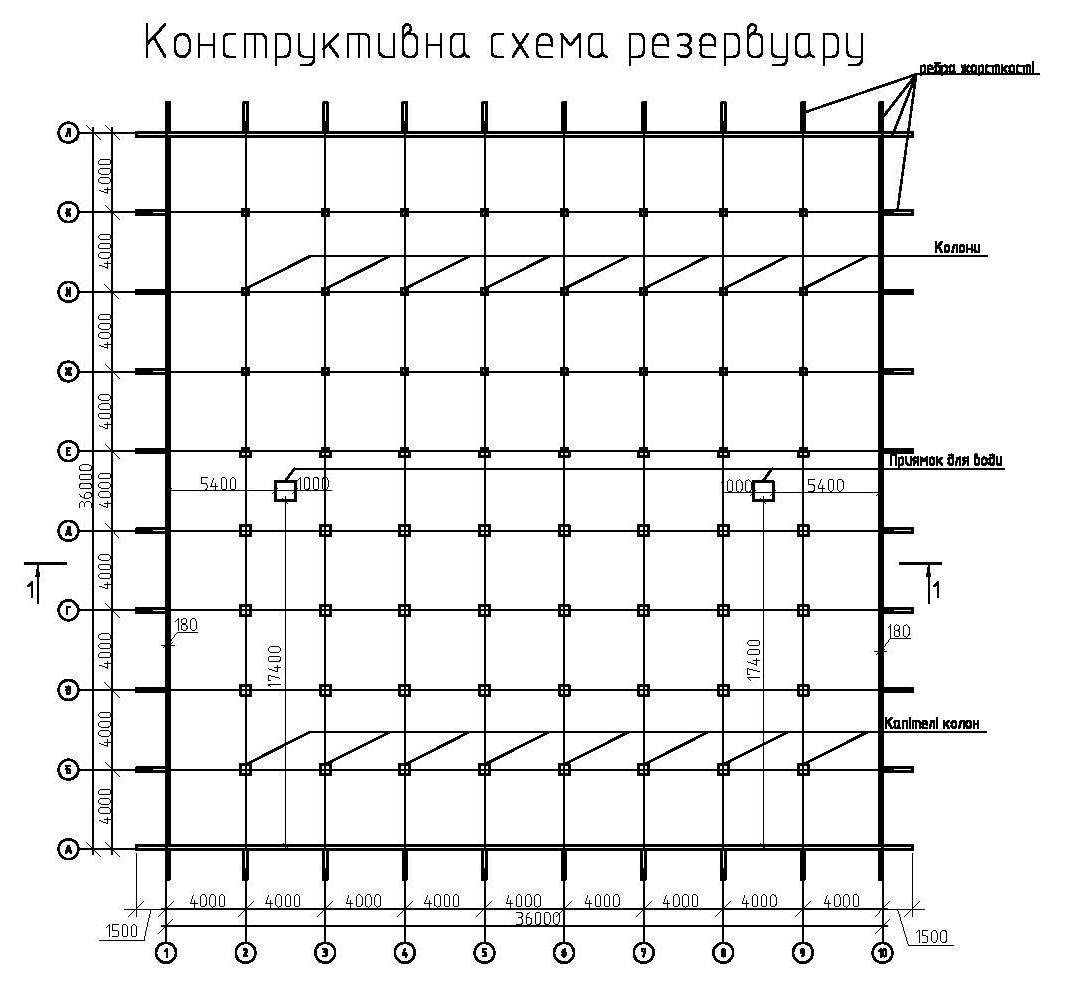

Рис.1 Конструктивна схема резервуару

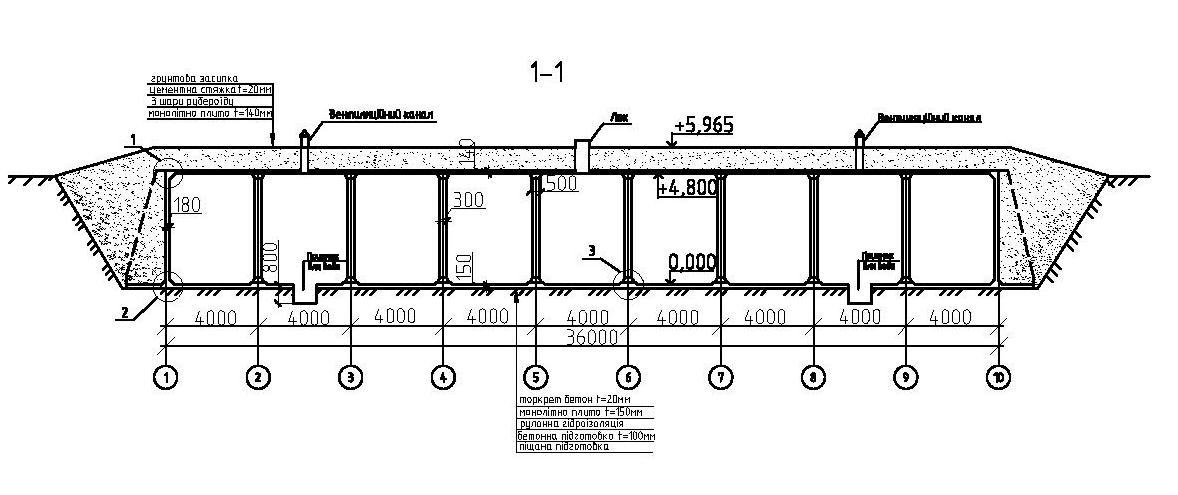

Рис.2 Поперечний розріз резервуару
