3.3 Визначення розрахункових розтягуючих скатних зусиль в стінках бункера (рис. 5)
Зусилля в вертикальних стінках в місті примикання похилої частини:
тс/м
Зусилля в похилій стінці шириною поверху а2=b2=4м і αа= αb=420 в місці примикання до вертикальної стінки:
тс/м
На середині висоти похилої стінки:
тс/м

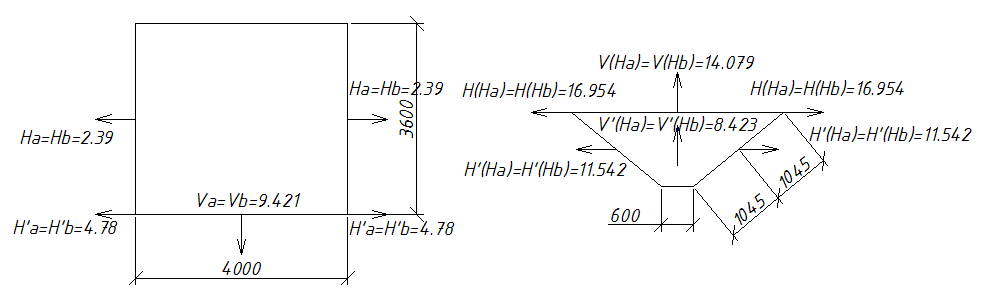

Рис. 5. Схеми стінок бункера з розтягуючими горизонтальними та скатними зусиллями
3.4. Визначення зусиль від місцевого згину (рис. 6)
Згинаючі
моменти в вертикальних стінках
визначаються по таблиці 1. дод. 4[1]
для схеми IV
по формулі
результати
зводимо в таблицю 2.

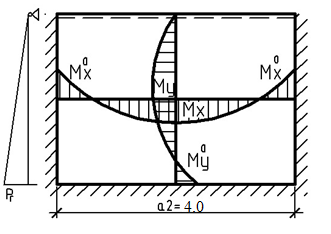

Рис. 6. Схеми розрахункових зусиль при розрахунку на місцевий згин вертикальних стінок
Таблиця 2
Згинаючі моменти |
Вертикальні стінки шириною |
||
а2 та b2
|
|||
Множник k |
|
Зусилля тсм/м |
|
Mx |
0.0106 |
30,97 |
3,283 |
My |
0.0112 |
30,97 |
0,347 |
Mymax |
0.0117 |
30,97 |
0,362 |
|
-0.0306 |
30,97 |
-0,948 |
|
-0.0306 |
30,97 |
-0.948 |
|
-0.0389 |
30,97 |
-1,205 |
Згинаючі моменти для похилих стінок визначаються по таблицям як для трикутних плит защемлених по контуру. Трапецієвидна загрузка розкладується на рівномірно розподілену і трикутну.
Згинаючі
моменти визначаються по таблиці 2
дод.4[1] при рівномірно розподіленій
загрузці максимальної інтенсивності
(
,
)
за вирахуванням моментів отриманих із
таблиці 4, дод.4[1] при трикутній загрузці
з інтенсивністю
-
,
-
згинаючі моменти в похилих стінках
вираховуються для точок 1, 2, 3 (рис 8)
Результати заносимо в таблицю 3.
Рис 8. Схема розрахункових точок при розрахунку на місцевий згин похилих стінок
3.5. Визначення зусиль від загального згину
В
розрахунку на загальний згин воронка
умовно не враховується, так як бункер
при
відноситься до типу високих бункерів.
Вертикальні стінки бункера розраховуються як балки стінки з защемленими краями.
Розрахункові навантаження на балки-стінки:
По верхній кромці – від власної ваги і навантаження на перекриття, рахуючи навантаження передається на всі стінки рівномірно:
тс/м
По нижній кромці від воронки з матеріалом:
тс/м
Зусилля в балці стінці визначають по таблиці 1 дод. 5[1]. При зусиллях від навантаження, що передається по нижній кромці, необхідно відповідні переміни координат точок, зміна знака напружень для σх і σу .
Розрахунок проводимо в табличній формі для розрахункових точок балки стінки в прольоті і на опорі (таблиця 5).
При завантаженні з верху напруження по табл. 1 дод.5[1] приймається для точок 1, 5, 9, 37, 41, 45 див рис. 9(а); при завантаженні знизу, розглядають перевернуту схему балки-стінки, значення напружень приймається для точок 9, 5, 1, 45, 41, 37 див рис. 9(б) з зміною знаку для σх і σу .
Рис 9. Розрахункова схема вертикальних стінок при розрахунку на загальний згин.
Рис 10. Схема розрахункових точок при розрахунку на загальний згин вертикальних стінок: а ) навантаження зверху; б) навантаження знизу
Рис. 11. Схема розрахункових точок і сумарних зусиль вертикальних стінок бункера
№ точок По рис 8 По табл..3,4[1]
|
Згинальні моменти в похилих стінках |
а2
= 4,0 м
|
|||||
Рівномірно
розподілена загрузка
|
Трикутна
загрузка
=1,243 |
Сумарна нагрузка тсм/м |
|||||
Множник ηХ (ηУ) |
Зусилля тс/м |
Множник ηХ (ηУ) |
Зусилля тс/м |
||||
1 1 |
МХ МУ |
-0,2091 -1,2547 |
-0,853 -5,118 |
-0,1595 -0,9571 |
-0,198 -1,190 |
-1,051 -6,308 |
|
2 20 |
МХ МУ |
0,6009 0,4303 |
2,451 1,755 |
0,0354 0,0948 |
0,044 0,118 |
2,495 1,873 |
|
2 17 |
МХ МУ |
0,5347 0,5865 |
2,181 2,392 |
0,2768 0,3896 |
0,344 0,484 |
2,525 2,876 |
|
2 22 |
МХ МУ |
0,6222 0,1576 |
2,540 0,643 |
0,1133 0,0369 |
0,141 0,046 |
2,681 0,689 |
|
3 9 |
МХ МУ |
-1,1018 -0,4276 |
-4,494 -1,744 |
-0,6843 -0,2670 |
-0,851 -0,332 |
-5,345 -2,076 |
Таблиця 3
Таблиця 4
№ точок за рис.9 |
Навантаження
|
Стінка шириною а2= b2=4м |
||||||
|
||||||||
Напруження, кгс/м2 |
Зусилля, кгс |
|||||||
|
|
|
|
|
|
|||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
1 |
Зверху
|
-0.688 |
-1 |
0 |
-1.168 |
-1.698 |
0 |
|
Знизу
|
-0.525 |
0 |
0 |
-4.946 |
0 |
0 |
||
Сумарні |
- |
- |
- |
-6.114 |
-1.698 |
0 |
||
5 |
Зверху |
-0.083 |
-0.5 |
0 |
-0.141 |
-0.849 |
0 |
|
Знизу |
0.083 |
0.5 |
0 |
0.782 |
4.711 |
0 |
||
Сумарні |
- |
- |
- |
0.641 |
3.862 |
0 |
||
9 |
Зверху |
0.525 |
0 |
0 |
0.891 |
0 |
0 |
|
Знизу |
0.688 |
1 |
0 |
6.482 |
9.421 |
0 |
||
Сумарні |
- |
- |
- |
7.373 |
9.421 |
0 |
||
37 |
Зверху |
1.119 |
-1 |
0 |
1.900 |
-1.698 |
0 |
|
Знизу |
1.286 |
0 |
0 |
12.115 |
0 |
0 |
||
Сумарні |
- |
- |
- |
14.015 |
-1.698 |
0 |
||
41 |
Зверху |
-0.083 |
-0.5 |
-0.833 |
-0.141 |
-0.849 |
-1.414 |
|
Знизу |
0.083 |
0.5 |
0.833 |
0.782 |
4.711 |
7.848 |
||
Сумарні |
- |
- |
- |
0.641 |
3.862 |
6.434 |
||
45 |
Зверху |
-1.286 |
0 |
0 |
-2.184 |
0 |
0 |
|
Знизу |
-1.119 |
1 |
0 |
-10.542 |
9.421 |
0 |
||
Сумарні |
- |
- |
- |
-12.726 |
9.421 |
0 |
