Міністерство освіти і науки України
Національний університет водного господарства і природокористування
Кафедра промислового, цивільного будівництва та інженерних споруд
Курсовий проект
з дисципліни: «Залізобетонні конструкції інженерних споруд»
на тему: «Монолітний залізобетонний бункер»
Виконав: студент 5 курсу
ННІБА групи ПЦБ-51
Велігдан В.О.
Перевірив: Григорчук А.Б.
Рівне – 2013
Зміст
1. Вихідні дані………………………………………………………………………
2. Конструктивна схема монолітного бункера……………………………………
3. Визначення зусиль в елементах монолітного залізобетонного бункера……..
3.1. Визначення розрахункового тиску на стінки бункера………………………
3.2. Визначення розрахункових розтягуючих горизонтальних зусиль в
стінках бункера ……………………………………………………………………
3.3 Визначення розрахункових розтягуючих скатних зусиль в стінках
бункера ……………………………………………………………………………..
3.4. Визначення зусиль від місцевого згину………………………………………
3.5. Визначення зусиль від загального згину………………………………………
3.6. Сумарні зусилля в елементах бункера від розтягу, місцевого і
загального згину …………………………………………………………………….
4. Підбір арматури стінок бункера …………………………………………………
4.1. Розрахунок вертикальної стінки бункера та перевірка на ширину
розкриття тріщин ……………………………………………………………………
4.2 Розрахунок похилої стінки бункера, та перевірка на ширину
розкриття тріщин ………………………………………............................................
5. Розрахунок опорного січення вертикальних стінок бункера………………….
6. Розрахунок опорного січення вертикальних стінок на місцевий
згин із площини стінки………………………………………………………………
Список використаної літератури…………………………………………………..
1.
Вихідні дані
1. Конструкція, що розраховується – бункер монолітний залізобетонний;
2. Зовнішній розмір в плані: a×b = 4×4 м;
3. Висота h=5м
4. Товщина стін 150 мм;
5. Клас бетону В25;
6. Клас робочої арматури - А400С;
7. Питома вага сипучого γ = 1,8 т/м3;
8. Кут внутрішнього тертя φ = 320;
9. Коефіцієнт тертя μ=0,75.
2. Конструктивна схема монолітного бункера.
За завданням необхідно запроектувати монолітний залізобетонний бункер. Завантаження бункера виконується конвеєром, розвантаження через воронку з послідуючим навантаженням на автосамоскиди. Бункер зводиться за допомогою ковзаючої опалубки, товщина стінок бункера прийнята 150 мм, для того щоб не було розшарування бетону.
Конструкції бункера:
Фундамент – приймаємо суцільну монолітну залізобетонну плиту висотою 400 мм, глибина закладення фундаменту -2,500.
Колони – монолітні залізобетонні перерізом 500×500 мм.
Покриття – тонкий металевий профнастил.
Крім того всередині бункера передбачена металева футеровка δ = 8 мм, для захисту стінок бункера від стирання.
Висоту підсилосної галереї приймаємо 3 м – для вільного навантаження на автосамоскиди. Висоту над силосної галереї приймаємо 2,8м – під навантажувальне обладнання.
Кут нахилу похилих стінок потрібно приймати на 5-100 більшим від кута природного відкосу, у нашому випадку прийнято 420. Висоти вертикальних стінок (H=3.6м) і воронки (H=1.4 м) прийняті з урахуванням кута нахилу стінок воронки, і виходячи від загальної висоти бункера. Ширину випускного отвору, що забезпечує надійне висипання сипучого, слід приймати виходячи з найбільших розмірів кусків сипучого, у нашому випадку приймаємо 600×600 мм. Конструктивну схему бункера див. рис. 1.

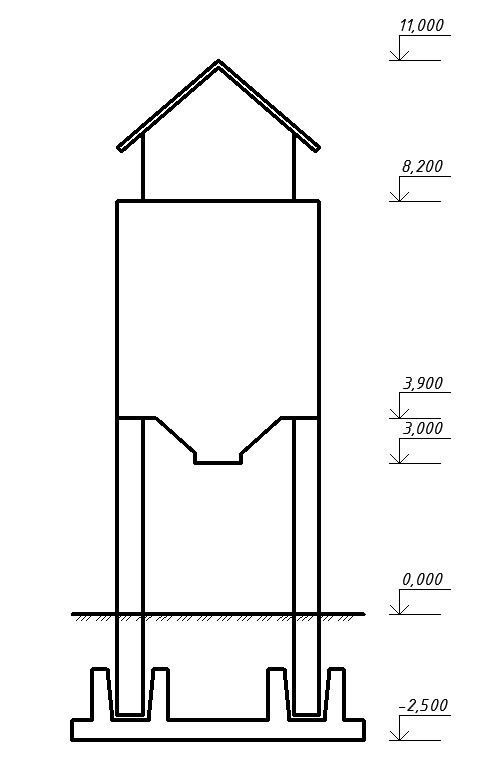

Рис. 1. Схема монолітного бункера
