Лабораторна робота №5

Тема: Вимірювання відносної вологості повітря

Мета роботи: Навчитися вимірювати відносну вологість, використовуючи психрометр; виміряти абсолютну і відносну вологість повітря в кімнаті.

Прилади і матеріали: Психрометр побутовий; Волосяний гігрометр; Термометр лабораторний від 0 до 100 °С; Лійка; Таблиця психрометрична.

Інструкція з охорони праці

1.1.   Інструкція з охорони праці поширюється на всіх учасників навчально-виховного процесу під час проведення лабораторних і практичних робіт у кабінеті фізики 1.2.    Інструкцію розроблено на основі державного нормативного акту про охорону праці „Правил безпеки під час проведення навчально-виховного процесу в кабінетах (лабораторіях) фізики загальноосвітніх навчальних закладів ” затвердженого наказом Держнаглядохорони праці України від 16.11.98 №220* ДНАОП 9.2.30-1.04-98 . Перед роботою

1. Ознайомтесь із вказівками до роботи і продумайте хід її виконання.

2. Приберіть усе зайве зі столу.

3. Будьте уважні та дисципліновані, не починайте виконувати роботу без дозволу викладача.

4. Не залишайте своє робоче місце без дозволу викладача.

5. Розташуйте обладнання та прилади на робочому місці так, щоб уникнути їх падіння.

Під час роботи

1. Міцно закріпіть штатив та його деталі.

2. Правила роботи з важелем.

3. Обережно врівноважуйте важіль за допомогою гайок на його кінцях .

4. Підвішуйте вантаж до плечей важеля так, щоб він не обертався навколо своєї осі і не вдарив вас.

5. Обережно підвішуйте динамометр до важеля, щоб вантаж не зірвався з плечей важеля.

Після роботи

1. Приберіть на робочому місці.

2. Складіть обладнання так, як воно було складено до початку роботи.

3. При необхідності витріть стіл серветкою.

Підпис студента__________

Теоретичні відомості

Відносна вологість повітря  визначається відношенням парціального тиску р водяної пари, яка є в повітрі за певної температури, до тиску р₀ насиченої пари тієї самої температури і виражається у відсотках:

.

Значення р₀ для кожної температури беруть з таблиць, тому визначення відносної вологості зводиться до знаходження абсолютної вологості р.

П

Рис.5.1 Рис.5.2

ару, що не насичує повітря, можна зниженням температури перевести в насичену. Ознакою насичення пари є її конденсація – утворення крапельок води. Температура, при якій пара, що є в повітрі, стає насиченою, називається точкою роси.

Відносну вологість вимірюють декількома способами. У цій роботі її вимірюють за допомогою психрометра, конденсаційного і волосяного гігрометрів.

1. Психрометром (рис.5.1) - за різницею температур термометрів, резервуар одного з яких обмотано смужкою тканини, опущеної у воду (правий), а іншого залишається сухим (лівий), і за спеціальною таблицею.

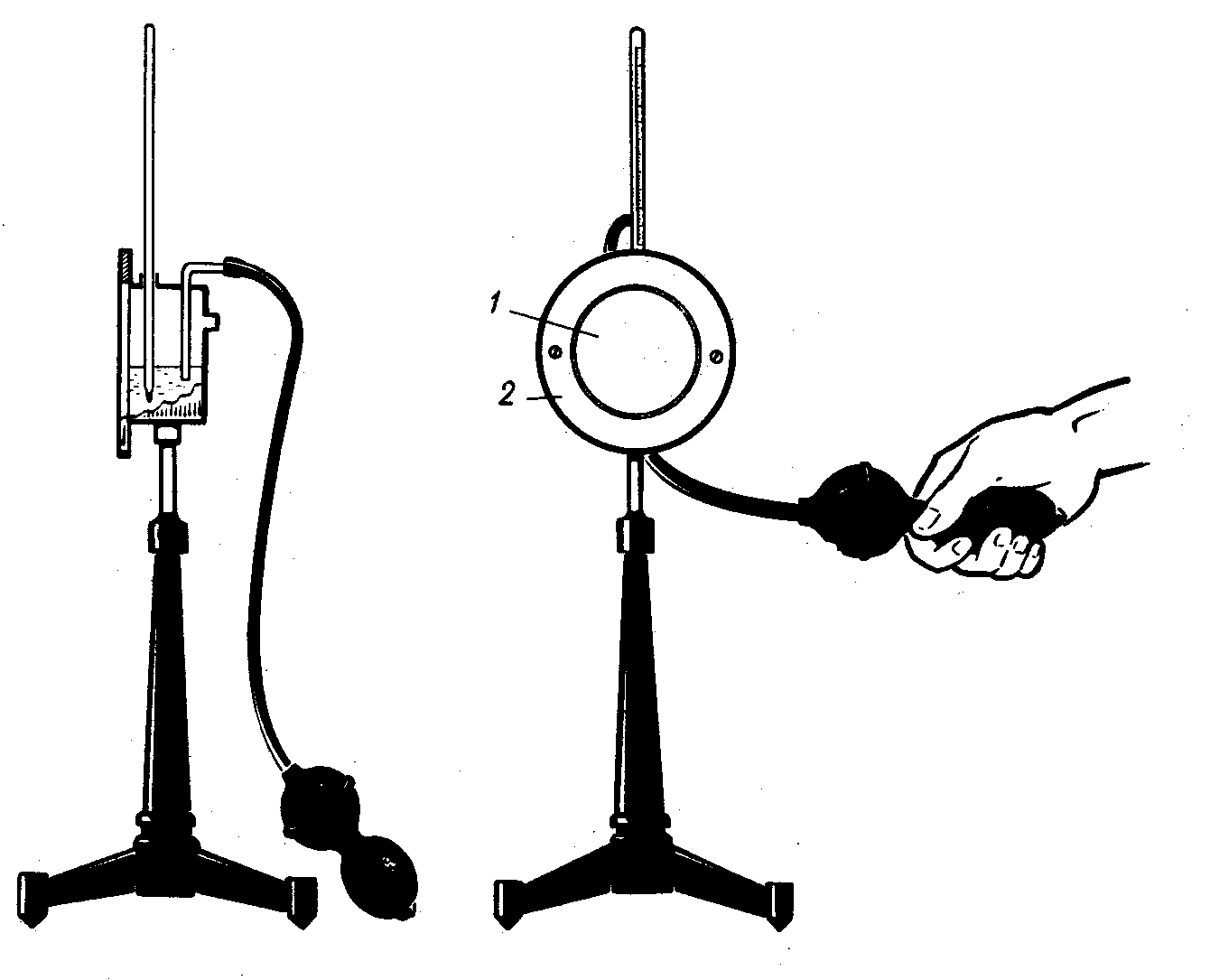

2. К онденсаційним гігрометром (рис.5.2) - за точкою роси, тобто температурою, за якої водяна пара, що є в повітрі, стає насиченою, і за таблицею залежності тиску насиченої водяної пари від температури. Температуру в камері гігрометра знижують продуванням повітря крізь спирт, внаслідок чого він інтенсивно випаровується. Щоб легше було помітити появу роси на поверхні охолоджуваної камери 1, її оточують металевим кільцем 2 з теплоізолюючою прокладкою. Появу роси спостерігають, порівнюючи поверхню охолодженої камери з блискучою поверхнею кільця, яка під час досліду не змінюється.

III. Волосяним гігрометром (рис.5.3) безпосередньо вимірюють відносну вологість повітря у відсотках.

Волосяний гігрометр встановлюють і перевіряють на основі визначення відносної вологості повітря за допомогою психрометра. Стрілку гігрометра на відповідну поділку шкали встановлюють за допомогою регулювального гвинта 1.

Рис.5.3
