Лабораторна робота №4

Тема: Вивчення одного з ізопроцесів.

Мета: Дослідити як змінюватиметься тиск тієї самої маси газу (при сталій температурі), якщо змінювати об’єм, і встановити співвідношення між цими величинами.

Потрібне приладдя: гофрована герметична посудина з’єднана з манометром; термометр; лінійка з ціною поділки1 мм.

Інструкція з охорони праці

Загальні положення 1.1.   Інструкція з охорони праці поширюється на всіх учасників навчально-виховного процесу під час проведення лабораторних і практичних робіт у кабінеті фізики 1.2.    Інструкцію розроблено на основі державного нормативного акту про охорону праці „Правил безпеки під час проведення навчально-виховного процесу в кабінетах (лабораторіях) фізики загальноосвітніх навчальних закладів ” затвердженого наказом Держнаглядохорони праці України від 16.11.98 №220* ДНАОП 9.2.30-1.04-98 . Перед роботою

1. Ознайомтесь із вказівками до роботи і продумайте хід її виконання.

2. Приберіть усе зайве зі столу.

3. Будьте уважні та дисципліновані, не починайте виконувати роботу без дозволу викладача.

4. Не залишайте своє робоче місце без дозволу викладача.

5. Розташуйте обладнання та прилади на робочому місці так, щоб уникнути їх падіння.

Під час роботи

Міцно закріпіть штатив та його деталі.

Правила роботи з важелем.

1. Обережно врівноважуйте важіль за допомогою гайок на його кінцях .

2. Підвішуйте вантаж до плечей важеля так, щоб він не обертався навколо своєї осі і не вдарив вас.

3. Обережно підвішуйте динамометр до важеля, щоб вантаж не зірвався з плечей важеля.

Після роботи

1. Приберіть на робочому місці.

2. Складіть обладнання так, як воно було складено до початку роботи.

3. При необхідності витріть стіл серветкою.

Підпис студента__________

Теоретичні відомості

П роцес, що відбувається з даною масою газу за постійної температури, називають ізотермічним. Під час ізотермічного процесу змінюються об’єм і тиск газу.

Опис приладу

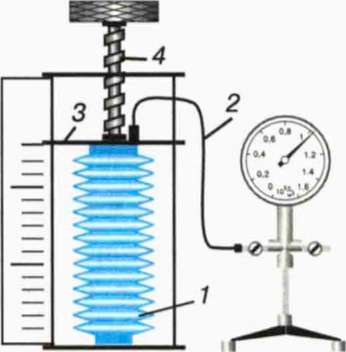

Перед вами прилад для вивчення газових законів, гофрована герметична посудина з’єднана із манометром. Зверніть увагу на головну частину приладу – закритий гофрований циліндр (сильфон), що з'єднується з зовнішнім повітрям тільки через невеличкий вигнутий патрубок , впаяний у металеву кришку. Сильфон за допомогою гвинта можна розтягувати, причому об’єм повітря, замкнутого усередині приладу, змінюється пропорційно висоті. Вимірюється об'єм газу в умовних одиницях по прикріпленій до приладу чіткій демонстраційній шкалі. Покажчиком при таких вимірах служить у сильфоні край кришки. Початковий об’єм сильфона - п'ять умовних одиниць, а кінцевий – десять. Щоб не розтягувати сильфон поверх норми, на стійки надіто дві невеличкі трубки-обмежувачі.

Хід роботи

Для проведення досліду сильфон з'єднаємо гумовою трубкою з манометром, як показано на рисунку.

Відкриваємо обидва крани манометра і за допомогою гвинта розтягуємо або стискуємо циліндр так, щоб об’єм повітря в ньому став, наприклад, 7,5 ум.од. Потім закриваємо вільний кран манометра і приступаємо до досліду.

Декілька разів повільно змінюємо об’єм повітря в приладі і спостерігаємо за показаннями манометра. Переконуються, що зі зменшенням (або зі збільшенням) об’єму, тиск збільшується (або зменшується) у стільки ж разів. Результати вимірювань запишіть в таблицю.

№ досліду	V, м3	Р, Па	Т, К	РV/Т

Отримані результати дають можливість зробити висновок, що при незмінній масі газу і постійній температурі добуток об’єму газу на тиск є величина постійна, тобто об’єм газу обернено пропорційний його тиску.

Висновок: _______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Контрольні запитання:

1. Що являє собою рівняння газового стану ?

2. Як розуміти вираз «нормальний стан газу»?

3. Як з рівняння газового стану можна вивести формулу закону Бойля-Маріотта?

4. Навести приклади, де в природі, техніці й побуті й побуті змінюються всі три параметри, які характеризують стан газу.
