Лабораторна робота № 6 визначення коефіцієнтів місцевих опорів

1. Мета роботи

Експериментально визначити коефіцієнти місцевих опорів вентиля прямого, вентиля косого, газового крана та порівняти із довідковим значенням.

2. Завдання роботи

1. Визначити фактичну витрату води за допомогою трикутного водозливу;

2. Розрахувати середню швидкість руху рідини та питому кінетичну енергію потоку рідини;

3. Виміряти за допомогою диференціального манометра втрати напору від трьох різних місцевих опорів;

4. За експериментальними даними обчислити коефіцієнти місцевих опорів для вентиля прямого, вентиля косого і газового крана;

5. Проаналізувати і оцінити отримані результати.

3. Загальні відомості

Втрати напору на місцевих опорах h_ визначають за формулою

, (6.1)

де  - коефіцієнт місцевого опору;

 - середня швидкість руху рідини в трубі за місцевим опором, м/с.

Коефіцієнт  - характеризує конкретний місцевий опір і в загальному випадку залежить від числа Рейнольдса. В турбулентних потоках при значеннях Re > 5(10³ – 10⁴) вплив числа Рейнольдса незначний.

В окремих випадках, наприклад при раптовому розширенні труби, коефіцієнт місцевого опору  можна отримати аналітично. Найчастіше коефіцієнт  визначають дослідним шляхом для кожного виду опору. Для цього вимірюють повний напір до місцевого опору Н₁ і повний напір після опору Н₂ і середню швидкість в трубі  після опору. Визначають втрати напору на місцевому опорі:

h_ = Н₁ – Н₂, (6.2)

і коефіцієнт місцевого опору

. (6.3)

4. Опис дослідної установки

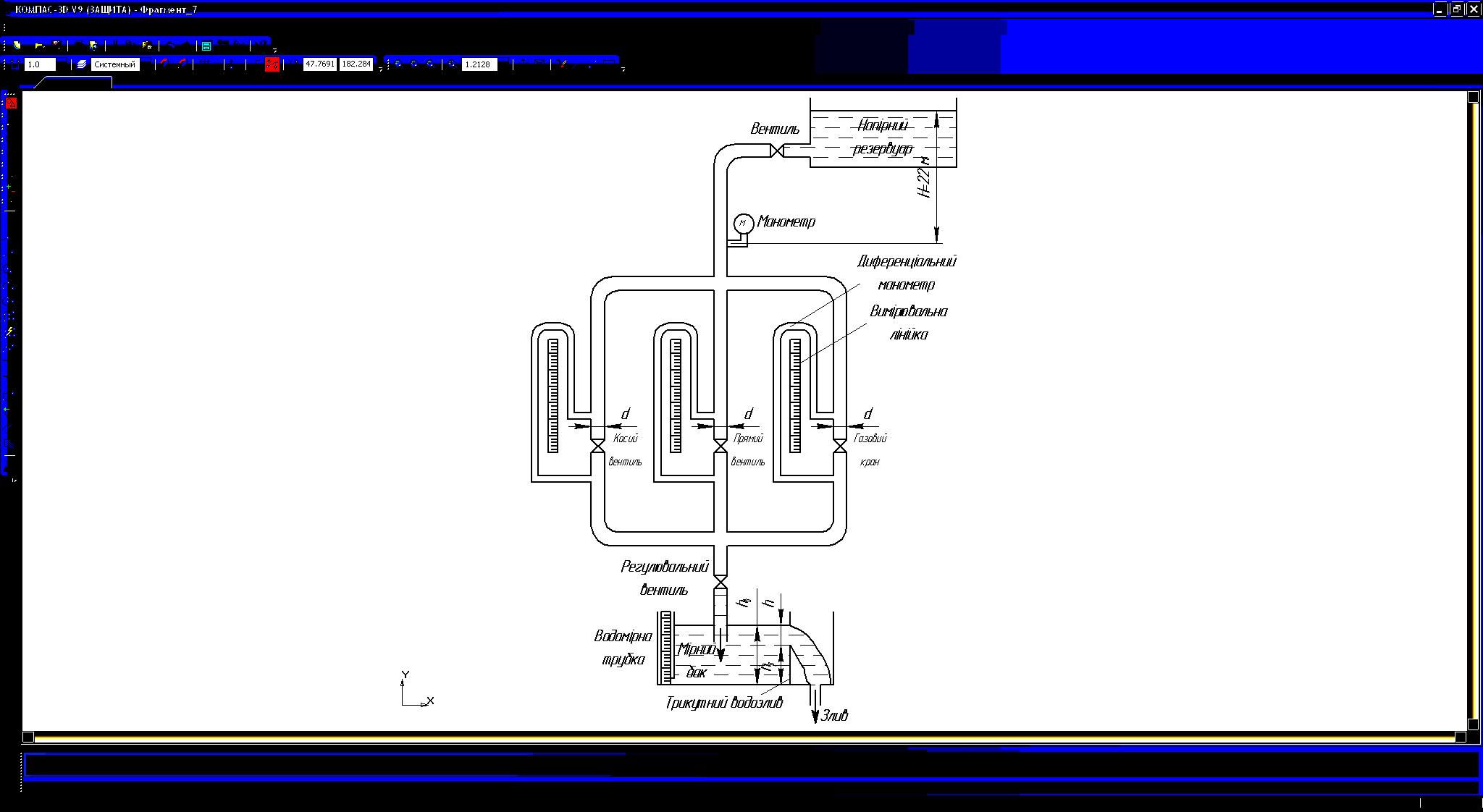

Рис. 6.1 Схема лабораторної установки для визначення місцевих втрат напору.

6. Рузультати експериментів

Таблиця 6.1

Визначення витрати за допомогою трикутного водозливу

Показник		Позначе-ння або формула	Одиниці виміру	Вентиль прямий			Вентиль косий		Кран газовий
				№ досліду
				1	2	1		2		1	2
Покази водомірної трубки	1.Вершина кута водозливу	hр	м
	2.Підпертий рівень	hв	м
3.Напір водозливу		h = hв– hр	м
4.Витрата Q = 0,53h2,52gtg			л/с
			м3/с

Таблиця 6.2

Визначення коефіцієнтів місцевих опорів 

Показник		Позначення або формула	Одиниці виміру	Вентиль прямий			Вентиль косий		Кран газовий
				№ досліду
				1	2	1		2	1	2
1.Діаметр трубопроводу		d	м	25,410-3
2.Площа поперечного перерізу		 = d2/4	м2	0,50710-3
3.Швидкість руху рідини		 = Q/	м/с
4.Швидкісний напір		2/2g	м
5.Покази дифмано-метра	Лівого	hл	м
	Правого	hп	м
6.Втрата напору		h = hп - hл	м
7.Коефіцієнт місцевого опору		 = 2gh/2	-

7. Питання для самопідготовки і контролю

1. Які ви знаєте різновиди місцевих втрат напору?

2. Як визначити питому кінетичну енергію потоку рідини?

3. Як визначити втрату напору від місцевого опору?

4. Що таке коефіцієнт місцевого опору?

5. Від чого залежить коефіцієнт місцевого опору?

6. У скільки разів збільшаться втрати напору, якщо при тому ж коефіцієнті місцевого опору діаметр трубопроводу збільшити у 2 рази?

8. Загальні висновки з роботи
