6. Алмазно - розточний (2/7)
Використовується для кінцевої обробки отворів (тонкого розточування) з забезпеченням високої точності, малої шорсткості.
Види робіт: розточування отворів у блоках циліндрів і гільзах автомобільних, тракторних, мотоциклетних двигунів.

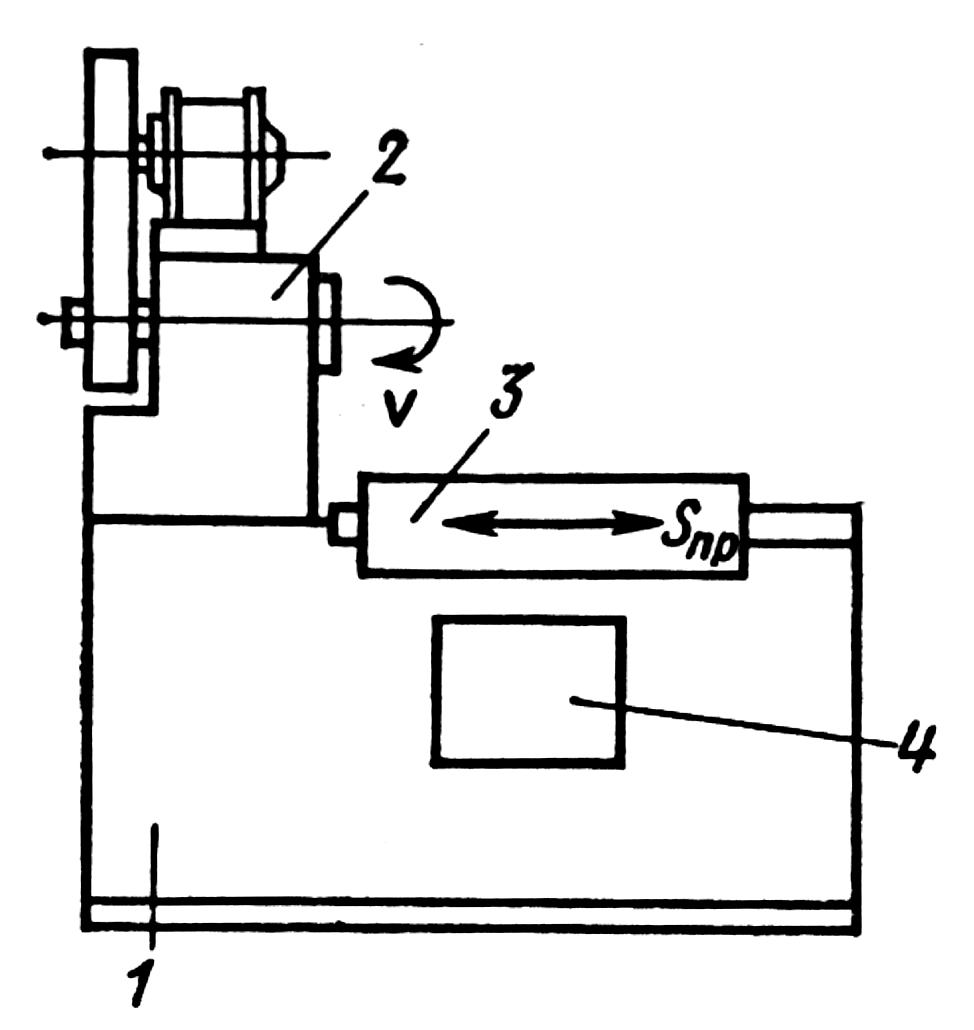

Рис. 18 Загальний вигляд алмазно-розточного верстата |
1 – станина; 2 – розточувальна головка зі шпинделем; 3 – стіл; 4 – механізм подач |
7. Координатно – розточувальні верстати (2/4)
Призначенні для обробки точних отворів з точними координатами (це отвори в деталях точних приладів, пристроїв, кондукторів, штампів).

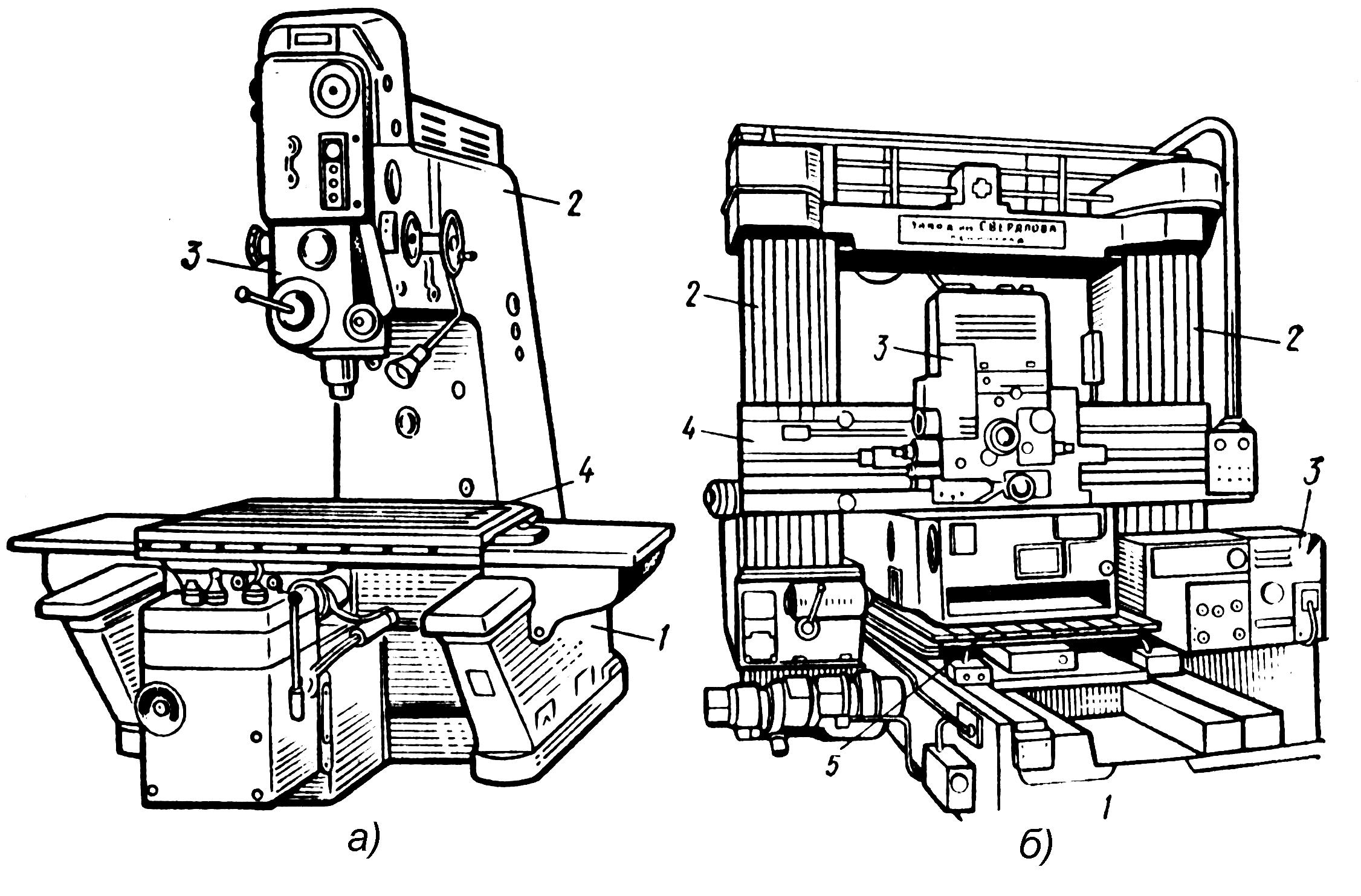

Верстати цього типу мають два виконання: одностоякові (рис. 19 а) та двохстоякові (рис 19 б).Одностояковий координатно-розточний верстат складається із станини 1, стойки 2, розточної головки 3 та стола з полозками 4.Двостояковий верстат складається із станини 1, стояків 2, розточної головки 3, траверси 4 та робочого столу 5.
Рис. 19 Загальний вигляд координатно-розточувальних верстатів |
