16.2. Структура гіс

Працююча ГІС складається з 5 компонентів: апаратних засобів, програмних засобів, даних, виконавців та методів. До апаратних засобів відносять комп'ютери, на яких саме і працюють ГІС. Це може бути і система зв'язаних машин, так і централізовані сервери, доступ до яких забезпечується за допомогою інтернету. Програмне забезпечення містить функції та інструменти, необхідні для зберігання, аналізу та візуалізації географічної (просторової) інформації. Основними компонентами програмних продуктів є: модулі для введення та оперування географічної інформації, система управління базою даних, модулі підтримки просторових запитів, аналізу та візуалізації, графічний інтерфейс для легкого доступу до модулів. Третім, чи не найважливішим компонентом ГІС є дані. Дані про просторове розміщення об'єктів (географічні дані) та пов'язані з ними табличні дані можуть добуватись та оброблятись як самим користувачем, так і можуть бути придбані у постачальників на комерційній основі. В процесі управління просторовими даними ГІС інтегрує географічні дані з іншими типами та джерелами даних, а також може використовувати системи управління базами даних (СУБД), які застосовуються багатьма організаціями для впорядкування та підтримки вже існуючих даних. Звичайно, що повноцінне застосування технології ГІС неможливе без людей, які працюють з програмними продуктами та розробляють плани їх використання під час вирішення конкретних задач. Користувачами ГІС можуть бути як технічні спеціалісти, які розробляють та підтримують систему, так і звичайні співробітники, яким ГІС допомагає вирішувати поточні щоденні справи та проблеми. Успішність та ефективність застосування ГІС в багато чому залежить від правильно складеного плану та методів, які вибираються в залежності від специфіки задач та роботи кожної організації.

16.3. Організація роботи з даними гіс

ГІС працює з двома істотно відмінними типами даних — векторними та растровими. В векторній моделі об'єкти описуються точками, лініями та полігонами, інформація про які кодується та зберігається у вигляді набору координат Х,Y. Так, місцезнаходження точки (точкового об'єкту), наприклад водонапірної башти, описується парою координат (Х,Y). Лінійні об'єкти, такі як дороги, ріки, високовольтні лінії електропередач, зберігаються як набори координат Х,Y. Полігональні об'єкти, типу полів, земельних ділянок, ставків, зберігаються у вигляді замкнутого набору координат. Векторна модель зручна для описання дискретних об'єктів і менше підходить для описання властивостей, які неперервно змінюються в просторі та часі, таких як типі ґрунтів або рельєф. Растрова модель оптимальна для роботи з неперервними даними. Растрове зображення представляє собою набір значень для окремих елементних складових (квантів), воно подібне до відсканованої карти або фото.

ГІС зберігає інформацію про реальне навколишнє середовище у вигляді тематичних шарів, які об'єднані на основі географічного положення. Будь-яка географічна інформація містить дані про просторове положення, будь то прив'язка про географічні чи інші координати, або посилання на адресу, ідентифікатор земельної або лісової ділянки, назва дороги і т. ін. У разі використання подібних посилань для автоматичного визначення місцезнаходження об'єкту застосовується процес геокодування. За його допомогою можна швидко визначити та вивести на карту потрібний об'єкт або явище і дізнатись про його характеристики, або прослідкувати динаміку протікання процесів у просторі і часі.

Концептуальна схема організації даних у ГІС:

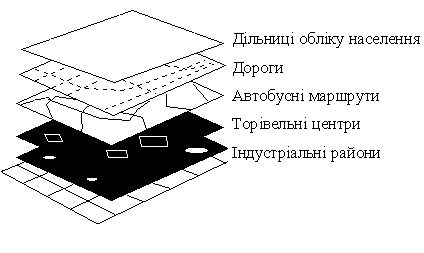

Рис.1.7. ГІС як інтегруюча система

Для опису реальних об'єктів у програмному середовищі ГІС використовується модель просторових даних, тобто спосіб цифрового опису просторових об'єктів, що включає відомості про їхнє місцерозташування і властивості, просторові та непросторові атрибути. Найчастіше на практиці застосовується пошарова модель даних.

Сутність пошарової моделі просторових даних полягає в наступному. Реальний світ моделюється структурою, що складається з декількох шарів. Кожен шар є сукупністю однорідних об'єктів реального світу, що знаходяться в межах заданої території. Наприклад, на представленому малюнку фрагмент реального світу змодельований як набір п'яти шарів:

Користувачі – шар точкових об'єктів, у якому показані місця проживання громадян;

Вулиці – шар лінійних об'єктів, що показує просторове полодення вулично-дорожної мережі;

Земельні ділянки – шар полігональних об'єктів, у якому показані границі земельних ділянок на теріторії.

Рельєф – шар, що відображає карту висот;

Земельне користування – шар, у якому показаний характер використання земель.

Для точного відображення об'єктів у просторі вводиться єдина для всіх шарів система координат.

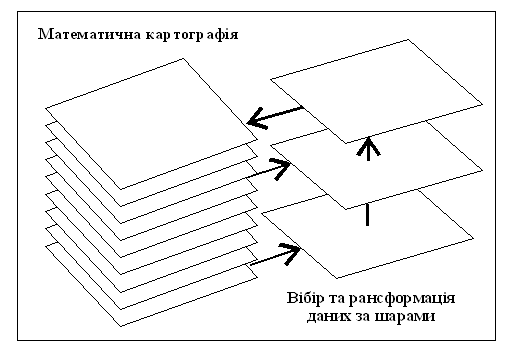

Рис.1.8. Просторова вибірка (уточнення території)

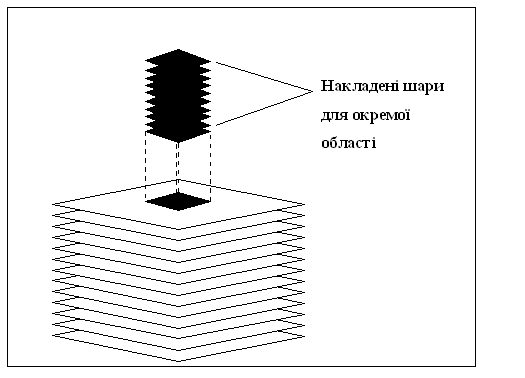

Рис.1.9.Тематична вибірка (проблемно-орієнтовна)

ГІС представляє інформацію візуально таким чином, що становляться явними нові відношення, властивості та тенденції, які не можна було помітити за допомогою текстових файлів, електронних таблиць та баз даних. Таке поєднання забезпечує унікальні можливості для її застосування в широкому спектрі задач, пов'язаних з аналізом та прогнозуванням явищ та подій у навколишньому середовищі, з осмисленням та виділенням головних факторів та причин, а також їх можливих наслідків, з плануванням стратегічних рішень в режимі реального часу.

Оскільки практично вся інформація про економічні об’єкти має просторову прив'язку, зрозуміло, що в якості базової інформаційної технології найкраще використовувати географічні інформаційні системи.
