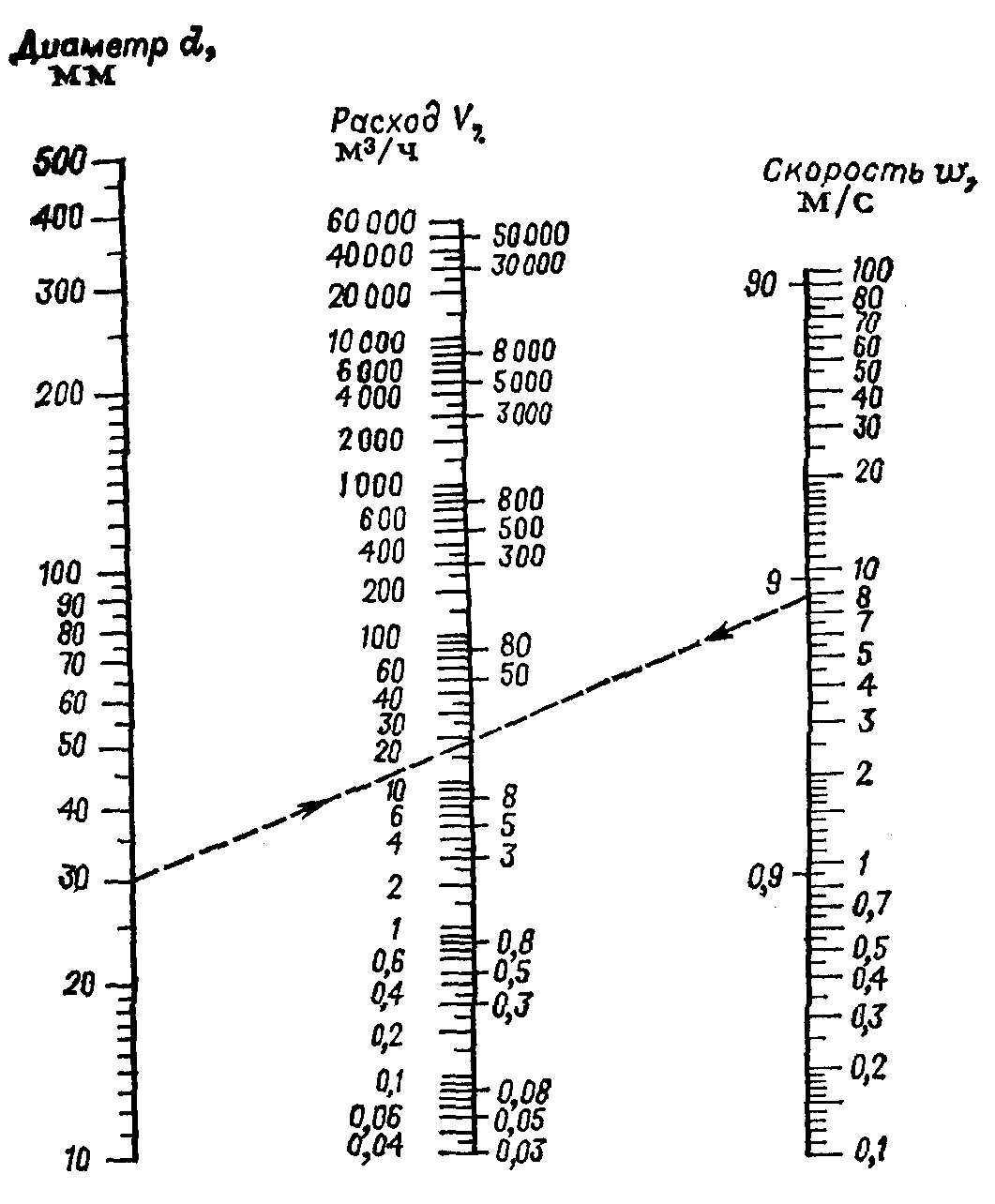

2.Номограмма для определения расхода жидкости или газа в трубопроводах круглого сечения

Трубопроводы

е, мм

Трубы стальные цельнотянутые и стальные при незначительной коррозии

0,2

Старые заржавленные стальные трубы

0,67 и выше

Трубы из кровельной стали проолифенные

0,125

Чугунные трубы водопроводные, бывшие в эксплуатации

1,4

Алюминиевые технически гладкие трубы

0,015 – 0,06

Чистые цельнотянутые труби из латуни, меди и свинца; стеклянные трубы

0,0015 – 0,01

Бетонные трубы; хорошая поверхность с затиркой

0,3 – 0,8

Бетонные трубы; грубая (шероховатая) поверхность

3 – 9

Нефтепроводы при средних условиях эксплуатации и паропроводы насыщенного пара

0,2

Паропроводы, работающие периодически

0,5

Воздухопроводы сжатого воздуха от компрессора

0,8

Конденсатопроводы, работающие периодически

1,0

Вещество

Температура, С

0

10

18

20

25

30

40

Альдегид гептиловый

10,78

12,51

13,74

14,41

14,82

Анилин

—

—

—

—

6,00

—

Бензил хлористый

—

—

—

—

27,1

—

—

Бензин

—

—

—

48,3

—

—

Бензол

—

35,56

—

34,96

34,7

34,34

33,84

Гексан

—

51,25

—

51,1

50,66

50,48

Гептан

—

—

—

—

50,39

—

—

Диметиланилин

—

—

—

—

25,57

—

—

Керосин

—

—

—

48,3

—

45,0

—

Кислота

гептиловая

8,34

7,93

—

7,54

—

7,13

7,0

уксусная

—

—

—

—

—

3,6

—

Ксилол

—

—

—

—

—

36,4

—

Нитробензол

—

—

24,7

—

—

24,10

—

Октан

—

51,01

50,81

—

—

49,58

Сероуглерод

—

—

49,3

38,3

—

46,31

—

Спирт

амиловый

—

—

4,8

—

—

4,86

—

бутиловый

—

—

1,58

—

—

—

изоамиловый

—

—

4,42

5,4

—

—

—

изобутиловый

—

—

1,76

—

—

—

октиловый

7,75

—

—

8,5

—

8,97

9,32

октиловый вторич.

8,44

8,80

—

9,24

—

9,65

10,04

Толуол

—

—

—

—

—

34,6

—

Углерод четыреххлористый

46,97

45,97

—

45,05

—

44,04

43,04

Фурфурол

—

—

—

—

—

5,13

—

Хлорбензол

—

—

—

—

—

37,15

—

Хлороформ

—

32,17

33,3

27,7

—

31,4

—

Этилен бромистый

—

38,28

—

37,20

—

36,08

35,03

Эфир диэтиловый

—

10,19

10,6

9,7

—

11,13

—
