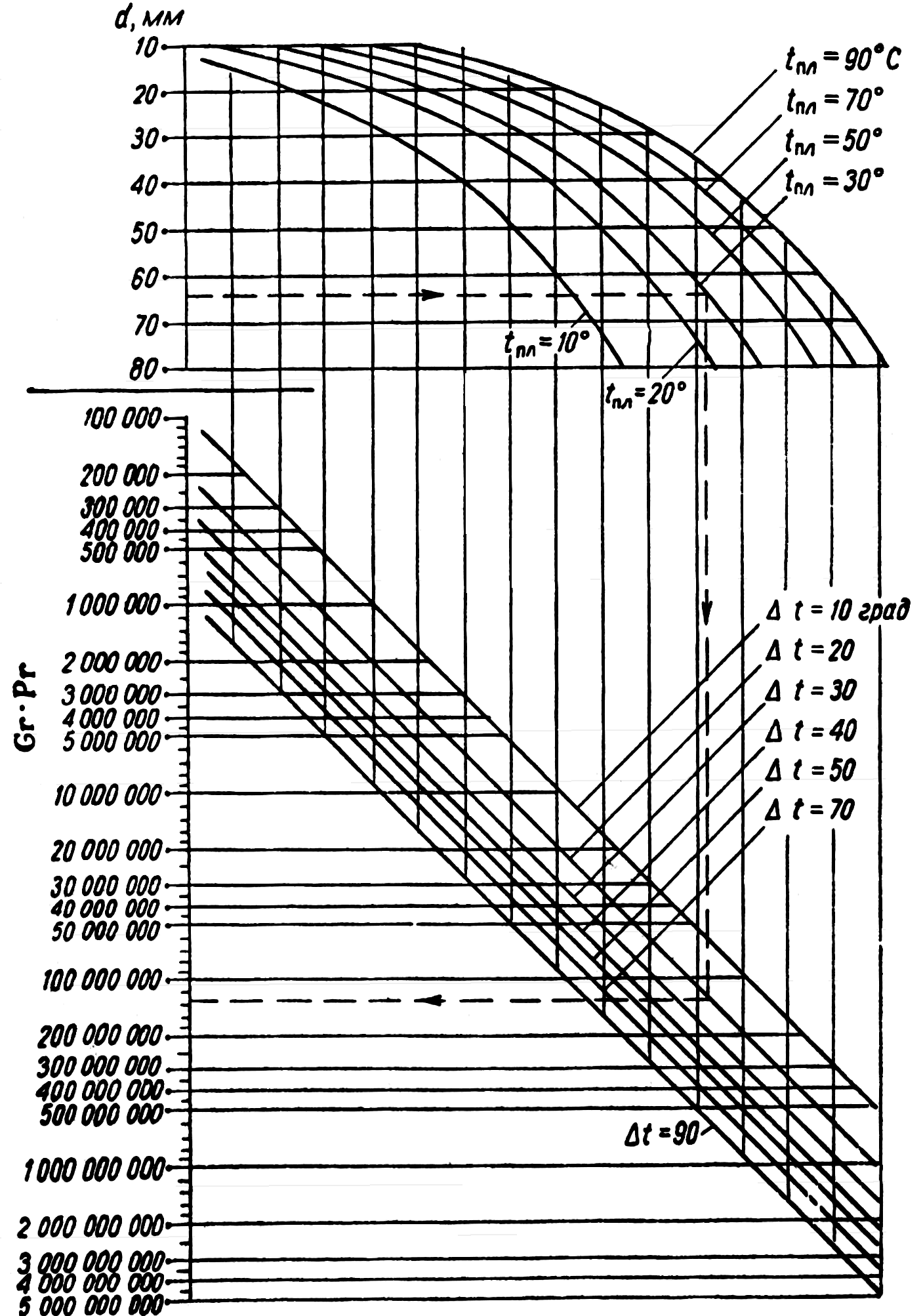

4.Номограмма для определения произведения критериев GrPr для воды
d – диаметр трубы, мм; tп.с – средняя температура пограничного слоя, равная 0,5(tст+tп), °С; tст – средняя температура стенки, °С; tп – средняя температура воды, °С; Δt – средняя разность между температурой стенки и температурой воды, град.

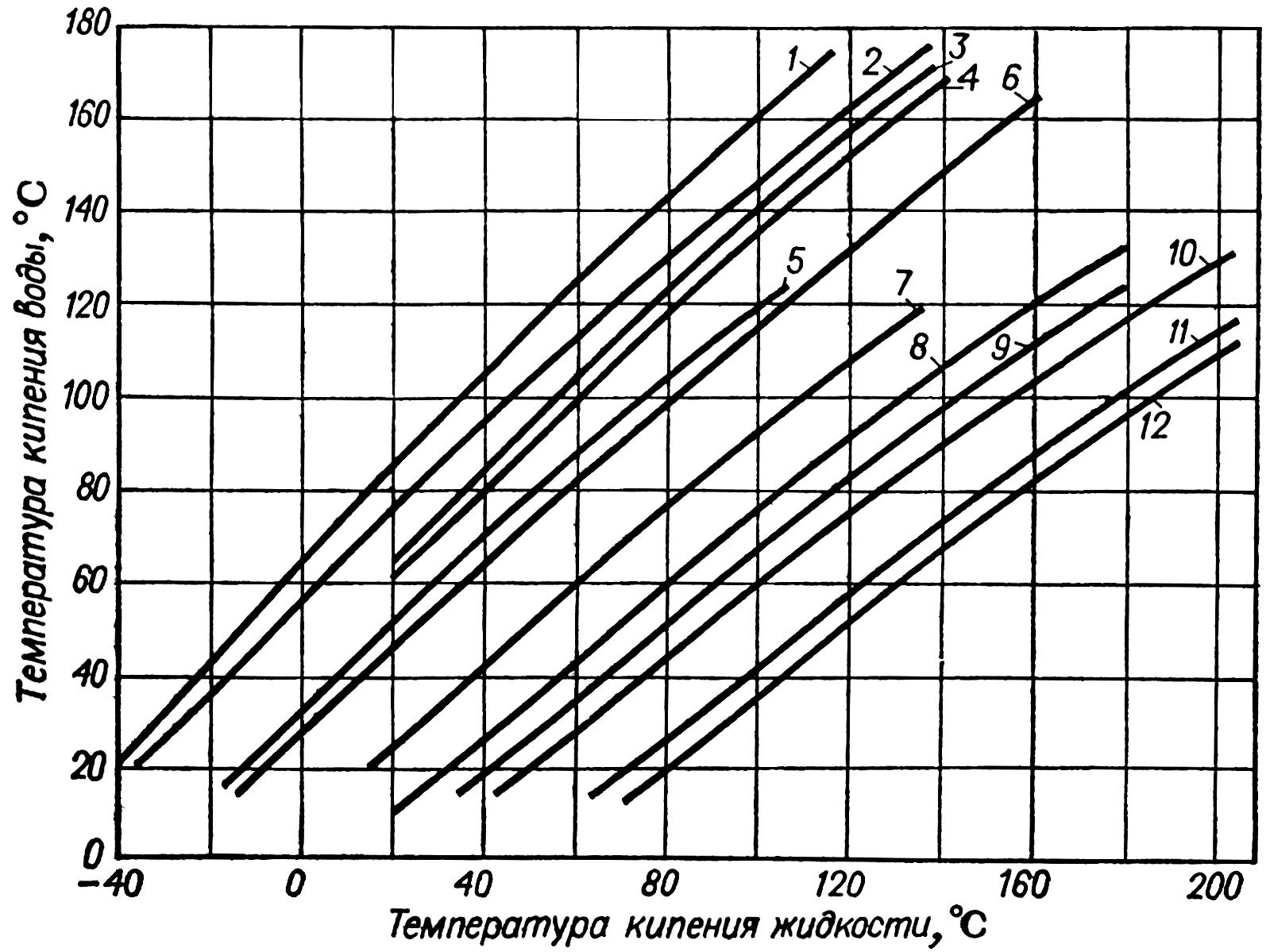

5.Диаграмма линейности определения температуры кипения (по воде)
|
1 – этиловый эфир; 2 – сероуглерод; 3 – ацетон; 4 – хлороформ; 5 – четыреххлористый углерод; 6 – бензол; 7 – толуол; 8 – хлорбензол; 9 – о–ксилол; 10 – бромбензол; 11 – бензальдегид;12 – анилин |

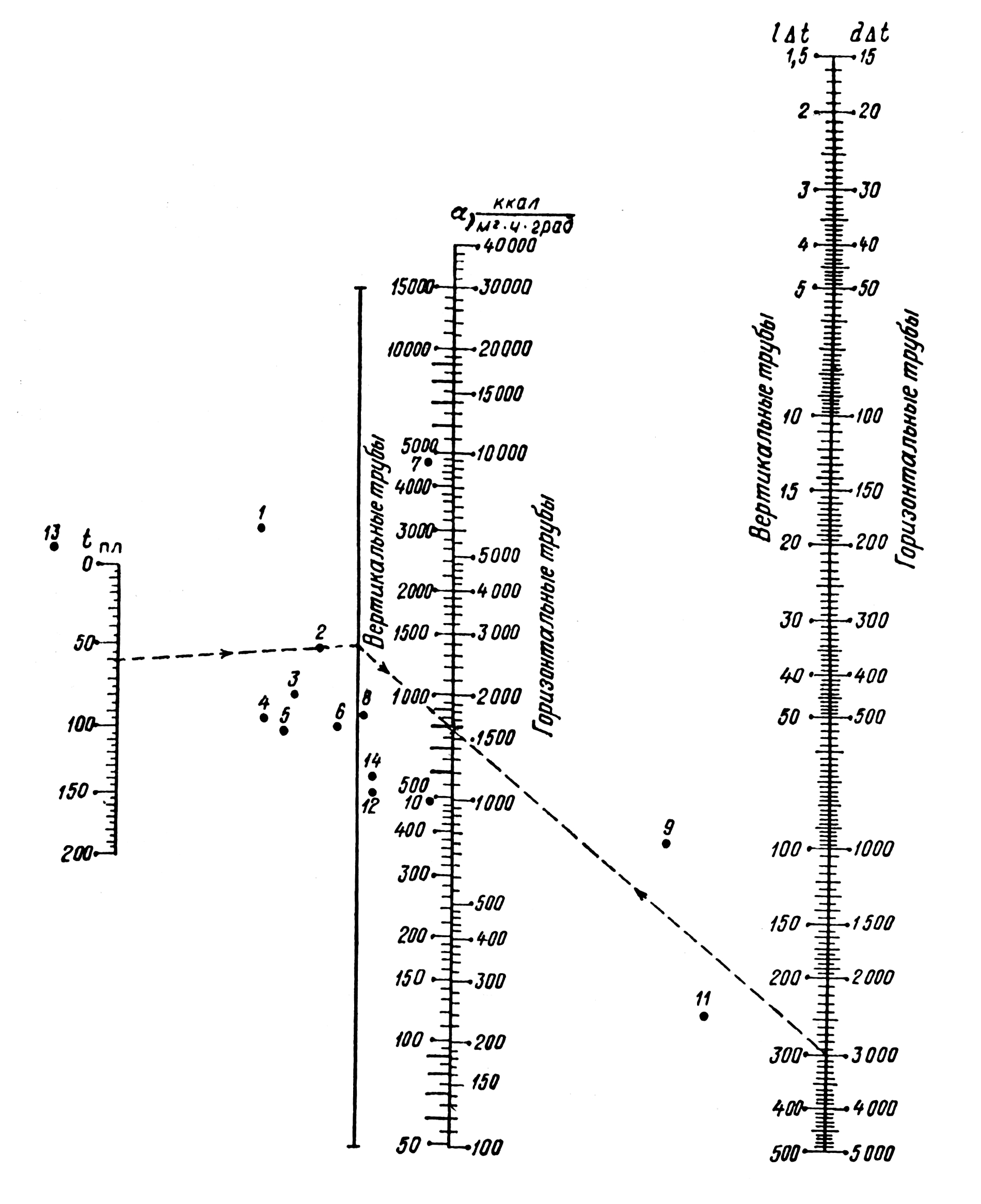

6.Номограмма для определения коэффициента теплоотдачи при конденсации насыщенного пара
tпл – средняя температура пленки, равная, 0,5(tст+tж) °С; tст – средняя температура стенки, °С; tконд – температура конденсации, °С; Δt=tконд–tст, °С; α – коэффициент теплоотдачи, ккал/(м2∙ч∙град); Σ – высота трубы, м; d – диаметр трубы, мм,
Пересчет в СИ: 1 ккал/(м2∙ч∙град) = 1,16 Вт/(м2∙град),
Вещество |
№ точки |
Вещество |
№ точки |
Вещество |
№ точки |
|
Анилин |
4 |
Метиловый спирт |
2 |
Хлороформ |
13 |
|
Аммиак |
7 |
Нитробензол |
14 |
Четыреххлористый углерод |
12 |
|
Ацетон |
8 |
н-Проиловый спирт |
5 |
Этиловый спирт |
3 |
|
Бензол |
10 |
Уксусная кислота |
11 |
Этиловый эфир |
6 |
|
Вода |
1 |
Уксусноэтиловый эфир |
9 |
|
||
7.Поправочные коэффициенты для смешанного тока в многоходовых кожухотрубчатых теплообменниках
|

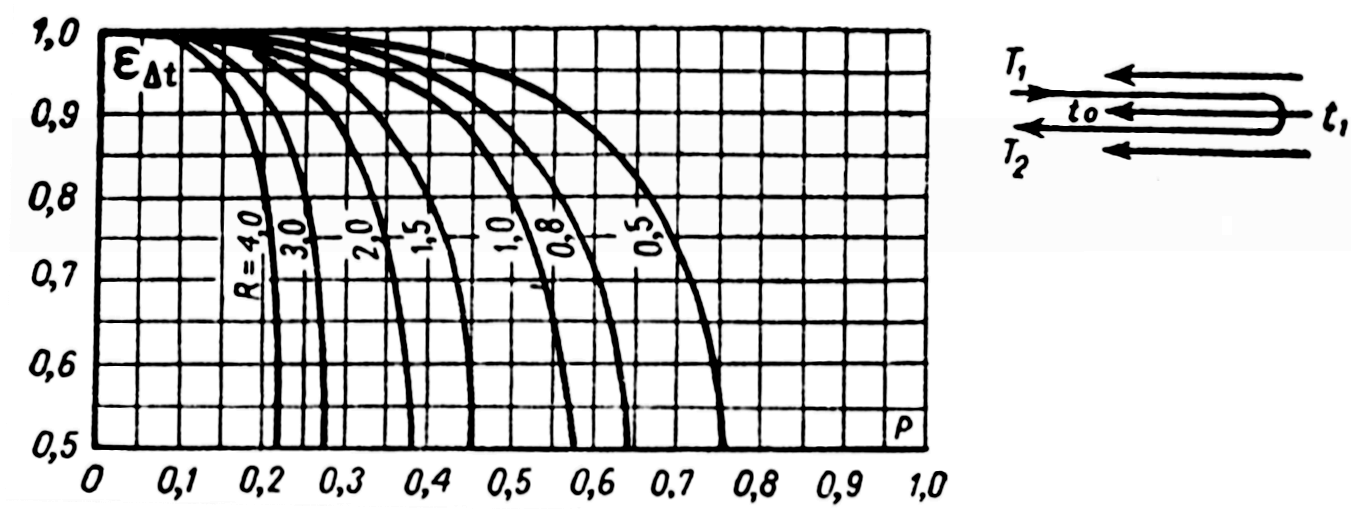

с одним ходом в межтрубном пространстве и двумя, четырьмя, шестью и более ходами в трубном пространстве |
|

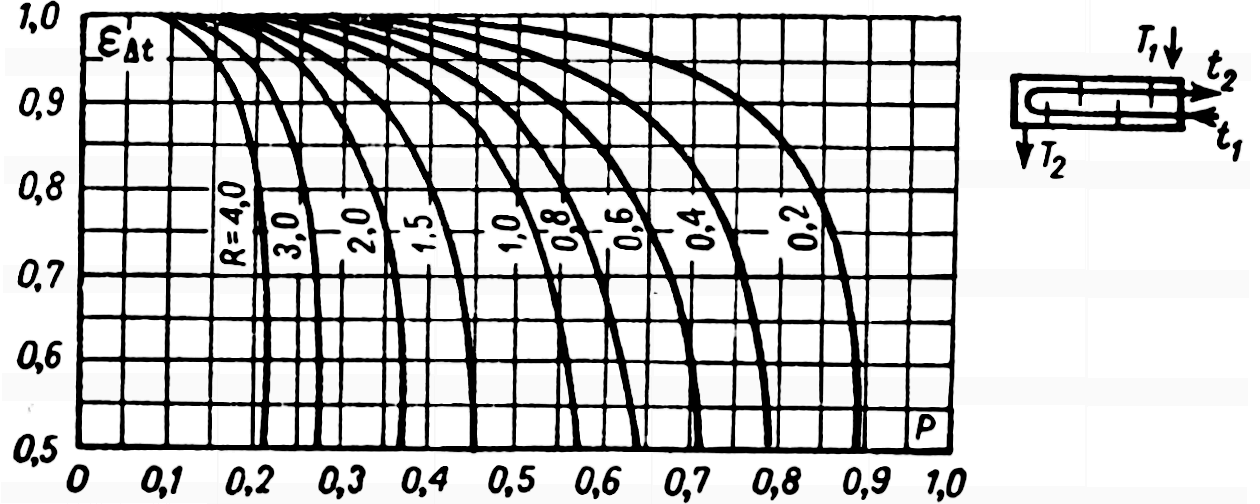

с одним ходом в межтрубном пространстве с поперечными перегородками и двумя, четырьмя, шестью и более ходами в трубном пространстве |
|
с двумя ходами в межтрубном пространстве с поперечными перегородками и четырьмя ходами в трубном пространстве |
Таблица 36 –Температуры кипения (в С) некоторых органических жидкостей при давлениях < 1 атм Пересчет в СИ: 1 атм = 760 мм рт. ст.= 101325 Па
Давление (абсолютное) мм рт. ст. |
Анилин |
Глицерин |
м–Ксилол |
Нитробензол |
Толуол |
Октан |
10 |
69,4 |
167,2 |
28,3 |
84,9 |
6,4 |
19,2 |
20 |
82,0 |
182,2 |
41,1 |
99,3 |
18,4 |
31,5 |
40 |
96,7 |
198,0 |
55,3 |
115,4 |
31,8 |
45,1 |
60 |
106,0 |
208,0 |
64,4 |
125,8 |
40,3 |
53,8 |
100 |
119,9 |
220,1 |
76,8 |
139,9 |
51,9 |
65,7 |
200 |
140,1 |
240,0 |
95,5 |
161,2 |
69,5 |
83,6 |
400 |
161,9 |
263,0 |
116,7 |
185,8 |
89,5 |
104,0 |
760 |
184,4 |
290,0 |
139,1 |
210,6 |
110,6 |
125,6 |
Таблица 37 –Концентрации [в % (масс.)] некоторых водных растворов, кипящих под атмосферным давлением
Растворенное вещество |
Температура кипения, С |
|||||||||||||||||
101 |
102 |
103 |
104 |
105 |
107 |
110 |
115 |
120 |
||||||||||
CaCl2 |
5,66 |
10,31 |
14,16 |
17,36 |
20,0 |
24,24 |
29,33 |
35,68 |
40,83 |
|||||||||
KOH |
4,49 |
8,51 |
11,97 |
14,82 |
17,01 |
20,88 |
25,65 |
31,97 |
36,51 |
|||||||||
KCl |
8,42 |
14,31 |
18,96 |
23,02 |
26,57 |
32,62 |
— |
— |
— |
|||||||||
K2CO3 |
10,31 |
18,37 |
24,24 |
28,57 |
32,24 |
37,69 |
43,97 |
50,86 |
56,04 |
|||||||||
KNO3 |
13,19 |
23,66 |
32,23 |
39,20 |
45,10 |
54,65 |
65,34 |
79,53 |
— |
|||||||||
MgCl2 |
4,67 |
8,42 |
11,66 |
14,31 |
16,59 |
20,32 |
24,41 |
29,48 |
33,07 |
|||||||||
MgSO4 |
14,31 |
22,78 |
28,31 |
32,23 |
35,32 |
42,86 |
— |
— |
— |
|||||||||
NaOH |
4,12 |
7,40 |
10,15 |
12,51 |
14,53 |
18,32 |
23,08 |
26,21 |
33,77 |
|||||||||
NaCl |
6,19 |
11,03 |
14,67 |
17,69 |
20,32 |
25,09 |
— |
— |
— |
|||||||||
NaNO3 |
8,26 |
15,61 |
21,87 |
27,53 |
32,43 |
40,47 |
49,87 |
60,94 |
68,94 |
|||||||||
Na2SO4 |
15,26 |
24,81 |
30,73 |
— |
— |
— |
— |
— |
— |
|||||||||
Na2CO3 |
9,42 |
17,22 |
23,72 |
29,18 |
33,86 |
— |
— |
— |
— |
|||||||||
CuSO4 |
26,95 |
39,98 |
40,83 |
44,47 |
— |
— |
— |
— |
— |
|||||||||
ZnSO4 |
20,0 |
31,22 |
37,89 |
42,92 |
46,15 |
— |
— |
— |
— |
|||||||||
NH4NO3 |
9,09 |
16,66 |
23,08 |
29,08 |
34,21 |
42,53 |
51,92 |
63,24 |
71,26 |
|||||||||
NH4Cl |
6,10 |
11,35 |
15,96 |
19,80 |
22,89 |
28,37 |
35,98 |
46,95 |
— |
|||||||||
(NH4)2SO4 |
13,34 |
23,14 |
30,65 |
36,71 |
41,79 |
49,73 |
— |
— |
— |
|||||||||
|
|
|
|
|
|
|
|
|
|
|||||||||
Растворенное вещество |
Температура кипения, С |
|||||||||||||||||
125 |
140 |
160 |
180 |
200 |
220 |
240 |
260 |
280 |
300 |
|||||||||
CaCl2 |
45,80 |
57,89 |
68,94 |
75,85 |
— |
— |
— |
— |
— |
— |
||||||||
KOH |
40,23 |
48,05 |
54,89 |
60,41 |
64,91 |
68,73 |
72,46 |
75,76 |
78,95 |
81,53 |
||||||||
KCl |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
||||||||
K2CO3 |
60,40 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
||||||||
KNO3 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
||||||||
MgCl2 |
36,02 |
38,61 |
— |
— |
— |
— |
— |
— |
— |
— |
||||||||
MgSO4 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
||||||||
NaOH |
37,58 |
48,32 |
60,13 |
69,97 |
77,53 |
84,03 |
88,89 |
93,02 |
95,92 |
98,47 |
||||||||
NaCl |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
||||||||
NaNO3 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
||||||||
Na2SO4 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
||||||||
Na2CO3 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
||||||||
CuSO4 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
||||||||
ZnSO4 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
||||||||
NH4NO3 |
77,11 |
87,09 |
93,20 |
96,00 |
97,61 |
98,84 |
— |
— |
— |
— |
||||||||
NH4Cl |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
||||||||
(NH4)2SO4 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
||||||||
