2.2.2 Для аварійного сполучення навантажень

При визначенні вертикальної складової навантаження на палю [4] додатково враховуються коефіцієнти _eq1, _eq2, _eq3.

За табл. 18 [4] коефіцієнт умов роботи грунту під нижнім кінцем палі для пилувато-глинистих грунтів з показником текучості І_L < 0 _eq1 = 1,0; коефіцієнт умов роботи по боковій поверхні палі для глинистих грунтів з показником текучості 0,75 ≤ І_L ≤ 1,0 _eq2 = 0,75, з показником текучості І_L < 0 _eq2 = 0,95.

Для визначення коефіцієнту _eq3 визначаємо приведену довжину палі за додатком 1 [4].

Коефіцієнт деформації α_є при улаштуванні палі з бетону класу В20 знаходимо за формулою

при умовній ширині палі b_p =1,5d+0,5 = 1,5·0,3+0,5 = 0,95 (м),

моменті інерції перерізу палі І = d⁴/12 = 0,3⁴/12 = 0,000675 (м⁴).

Приведена довжина палі

Отже _eq3 =1.

Розрахункова довжина палі, на якій не враховується опір грунту по боковій поверхні при сейсмічних впливах

Приймаємо в першому наближенні максимальне горизонтальне навантаження на одну палю (в напрямку осі у) Н = 16 (кН).

Осереднені значення характеристик міцності грунтів ІГЕ №1

j_І,сер= 14⁰; с_І,сер = 13,0 (кПа).

j_І=14⁰-2=12⁰ (за п.11.5 [4]), для низького ростверку а₁ = 1,2: а₂ =1,2; а₃ =0

Приймаємо h_d = 3,0 м.

Опір по боковій поверхні палі визначаємо в табличній формі

Таблиця 2.2 - Розрахунок опору по бічній поверхні забивної палі при сейсмічних впливах

Hi, м	fi, м	hi, м	eq2	eq2 fihi, кН/м
0,75	0	1,5	0,75	0
2,25	0	1,5	0,75	0
3,75	8	1,5	0,75	9
5,25	56,5	1,5	0,95	80,5

=89,5

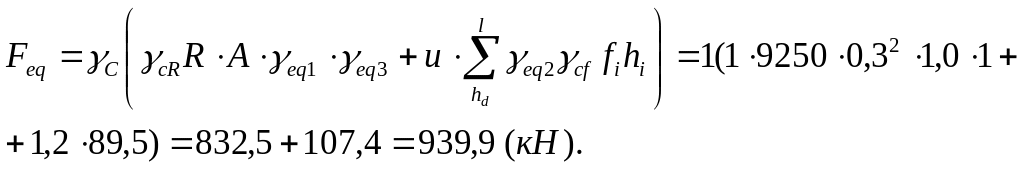

Тоді несуча здатність палі на вдавлюючі навантаження при сейсмічних впливах

Допустиме вертикальне навантаження на палю при аварійному сполученні N = 939,9/1,4 = 671,3 (кН).

Література: [2 – 4].
