2.2.4.2. Конструкции перекрытий

Деревянные перекрытия. Дома старой постройки, как правило, имеют недолговечные сгораемые перекрытия. Поэтому основной задачей, которая решается существующими методами капиталь­ного ремонта, является замена деревянных перекрытий на железо­бетонные, их усиление и ремонт (рис. 2.18, а).

Недостатками конструкций перекрытий таких домов являются совместная работа системы деревянных каркасных перегородок, совпадающих по этажам, и балок перекрытий, а также малая же­сткость основных несущих элементов перекрытий и наличие де­ревянной подшивки.

Основными недостатками деревянных перекрытий по сталь­ным балкам (рис. 2.18, б) являются высокая жесткость балок, со­вместная работа системы каркасных деревянных перегородок, совпадающих по этажам с балками перекрытий.

Смешанные перекрытия. Поражение гнилью деревянного нака­та и самих деревянных балок в местах расположения санузлов и кухонь привело к необходимости устройства в этих зонах железо­бетонных перекрытий по металлическим балкам. Если в домах строительства до 1924 г. в основном несущие конструкции (про­гоны и балки) устраивали металлическими, то, начиная с середи­ны 1930-х гг., в строительстве используют в равной степени

454

//•КЧЧЧу^//кЧЧ\ЧТ/ '^ГхЧЧЧЧЬ' ^,МЧЧЧ\\Г,'/^ЛЛЧЧ\'4'Л1
1

_а

_{Доска шпунгонанная половая}

_Лига

_{Ороитсльный мусор}

_{Глиняная смалка}

_{Накат дощагый}

_{Штука гурка}

Строительный мусор

_{Глиняная смазка}

_Мака!

_{Подшивка}

Штука гурка

_в

Паркет

Черный иол

_Лага

Строительный мусор

_{Глиняная смазка}

_Накаг

Штукатурка

Паркет

^{Черный пол}

_Лага

Засыпка (строительный мусор)

_{Сводикн бетонные}

^{Затирка}

_{а —}

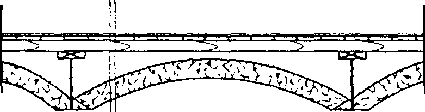

^{Рис. 2.18. Детали устройства перекрытий:}

деревянное по деревянным балкам (междуэтажное); <?-деревянное по деревянным балкам (чердачное); в-деревянное по металлич

^{ским балкам (междуэтажное); г — монолитное железобетонное по металлическим балкам (над подвалом)}

железобетонные перекрытия, в санузлах и на кухнях деревянные перекрытия, во всех остальных помещениях как по деревянным, так и по металлическим балкам.

Железобетонные перекрытия. Подразделяются на монолитные и сборные.

Монолитные перекрытия до середины 90-х гг. XX столетия имели очень ограниченное применение. Эти ограничения обу­славливались отсутствием многооборачиваемой опалубки, а также механизмов, позволяющих транспортировать бетонную смесь по возводимому зданию. До 1924 г. монолитные перекрытия устраи­вали в жилых домах высотой до пяти этажей в основном над подвальным этажом, а также в надземных этажах в местах расположения санузлов и кухонь. Монолитная плита из железо­бетона на кирпичном щебне выполнялась по верхней полке ме­таллических прокатных балок.

Начиная с середины 1930-х гг., при увеличении этажности, исходя из действующих противопожарных норм, возникла необ­ходимость в части строящихся строений создавать по высоте зда­ния несгораемые противопожарные диафрагмы. Такие диафрагмы из монолитного бетона устраивали над подвальным, третьим, четвертым и последним этажами. В качестве основных несущих элементов использовали металлические прокатные балки. Моно­литная железобетонная плита устраивалась как по верхней, так и по нижней полкам балок.

Начальный период сборного железобетонного строительства основывался на использовании ребристых мелкоразмерных плит типа ПРТ по металлическим прокатным балкам.

С середины 1950-х гг. XX века новое строительство переходит на сборный железобетон — по железобетонным прогонам прямо­угольного или таврового сечения.

В полносборных домах (после 1960-х гг.) использовали три типа железобетонных перекрытий: составные, сплошные и из плит с пустотами.

При ремонте перекрытий выполняют следующие виды работ: выборочную смену перекрытий, усиление деревянных и стальных балок, разгрузку несущих элементов перекрытий.

Выборочная смена перекрытий. При остаточном сроке эксплуа­тации здания менее 60 лет производится выборочный ремонт пе­рекрытий, предусматривающий их частичную замену. В осталь­ных местах выполняется тщательная проверка состояния наката перекрытий, и при необходимости частично заменяется накат.

В домах с перекрытиями по деревянным балкам с остаточным сроком более 30, но менее 60 лет в местах расположения сущест­вующих и проектируемых «мокрых» точек устраивалось железобе­

461

тонное перекрытие, а при остаточном сроке эксплуатации менее 30 лет — деревянное с усиленной гидроизоляцией. Деревянный на­стил укладывался толщиной 60 мм поверх деревянных балок. Нижняя часть балок перекрытия оставалась открытой, что обеспе­чивало нормальный воздушный режим наката и балок.

Усиление деревянных балок. Концы деревянной балки находят­ся в условиях переменного температурно-влажностного режима, и поэтому они разрушаются быстрее, чем другие ее части. Час­тичное восстановление деревянных балок производится путем «протезирования» (наращивания). Поврежденные балки восста­навливаются лишь после тщательного удаления зараженных участков древесины.

На рис. 2.19 приведены наиболее распространенные конст­рукции «протезирования» конца деревянной балки.

Концевой «протез» из жестких профилей применяется в том случае, когда концы деревянных балок у опор поражены гнилью, а также при устройстве новых санузлов, приходящихся на концы балок.

На рисунке показано также крепление конца балки при по­мощи боковых накладок. Накладки могут быть прикреплены к балке болтами, гвоздями или хомутами. Боковые накладки заво­дят в кладку, для чего в ней пробивают гнезда.

Разгружающая система с подкосами или подвесками приме­няется при отсутствии возможности в устройстве металлических колонн либо кирпичных столбов с прогонами. Система состоит из прогона и подвесок или подкосов. Обязательным условием при применении указанной конструкции является строгое совпа­дение продольных перегородок по этажам, поскольку устройство разгружающей системы для одного этажа невозможно без устрой­ства вышележащей (с подвесками) или нижележащей (с подкоса­ми) системы.

Применение того или иного варианта зависит от расположе­ния дверных проемов в перегородке.

Увеличение несущей способности существующих стальных ба­лок перекрытий путем устройства дополнительных внутренних опор и разгружающих прогонов состоит в усилении стальных и деревянных балок перекрытий путем подводки разгружающей си­стемы, выполняющейся из прогонов и стальных стоек или кир­пичных столбов, которая ведет к изменению первоначальной конструктивной схемы существующего несущего элемента. Этот способ усиления достаточно эффективен, он позволяет увеличить первоначальную несущую способность конструкции в 2—3 раза.

Разгружающую систему устраивают в пролетах изгибаемых эле­ментов, которые начинают работать по многопролетной схеме.

466

О

_а

_о

_{2 4}

_{65 II ^-1}

_{6 7}

Д] Д1 & й) &|\ц &1 ^

1г	Т
-н-

_б

^{.20|.2()| 20 | 20}

_{I 201 20 [20 [ 20[ 20 I 20}

^{"-^-^-+-^-^-}

₁₂₀

₂₀

'-7 '

_-1-Э|

₃

_1-1

5а»

_2~2

_в

Рис. 2.19. Усиление конца деревянной балки накладками:

боковыми, 6—сверху, в —боковыми стальными, 1 ~ вкладыш, 2 — деревянная накладка; стальная накладка, 4 — болт диаметром 16 мм; 5— шайба 50x50x5 мм; 6 — гайка, 7— уго­лок 75x5 мм, 8 —хомуг; 9, 10 — накладки из швеллеров; 11 — существующая балка

Новые дополнительные опоры выполняют в виде подведенных стальных колонн или кирпичных столбов со стальными прогонами.

Устранение зыбкости междуэтажных перекрытий. Наиболее рас­пространенным недостатком деревянных перекрытий в жилых домах постройки 20-х гг. XX столетия являлась повышенная зыб­кость, создающая неудобства для проживания и дающая не со­всем объективное представление об их физическом износе.

В практике проектирования и ремонта применяется решение, которое в значительной степени снижает зыбкость полов и со­стоит в устройстве дополнительного сплошного черного настила под углом 45° к направлению существующих балок перекрытия.

Замена перекрытий. Применение крупноразмерных сборных железобетонных элементов — наиболее прогрессивный метод про­ведения ремонта. При этом достигается высокая степень готов­ности изделий, требующая минимальных затрат в построечных условиях для отделки потолков и устройства полов. Однако применение стандартных крупноразмерных плит перекрытий, ис­пользуемых в новом строительстве, связано с определенными трудностями, так как габариты существующих зданий существен­но отличаются друг от друга. Поэтому нецелесообразно проби­вать сплошные борозды в стенах для опирания плит. В связи с этим в практике ремонта определились различные схемы и реше­ния, а также вспомогательные конструкции, позволяющие исполь­зовать типовые плиты и настилы.

В зданиях постройки до 1930-х гг. перекрытия в основном устраивались деревянными по металлическим балкам. Рациональ­ным решением по замене деревянного заполнения в этом случае является устройство межбалочного монолитного железобетонного заполнения. С начала 1980-х гг. при капитальном ремонте зданий внедрялись три варианта плит монолитного перекрытия: по верх­ней и нижней полкам металлических балок, а также с пустообра-зователями.

Толщина плиты по верхней полке балок рассчитывается и на­ходится в пределах 7—10 см, плита по нижним полкам принимает­ся конструктивно и имеет толщину 6—7 см. Минимальная высота плиты с пустообразователями равна высоте балки плюс 4 см.
