Додаток 3 умовні графічні позначення в електричних схемах
Найменування |
Позначення |
Елемент гальванічний або акумуляторний |
|
Батарея з гальванічних або акумуляторних елементів |
|
Термоелемент (термопара) |
|
Обмотка паралельного збудження |
|
Обмотка послідовного збудження |
|
Обмотка компенсаційна |
|
Обмотка допоміжного полюса |
|
Статор. Загальне позначення |
|
Ротор. Загальне позначення. Короткозамкнений ротор |
|
Ротор з розрізненою трифазною обмоткою |
|
Ротор явнополюсний з обмоткою збудження |
|
Ротор явно полюсний з обмоткою збудження і з пусковою короткозамкненою обмоткою |
|
Ротор без обмотки немагнітний або феромагнітний |
|
Ротор явнополюсний без обмотки |
|
Ротор без обмотки з постійними магнітами |
|

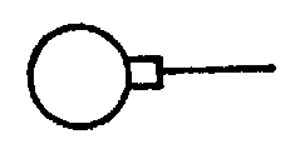

Щітка на контактному кільці |
|

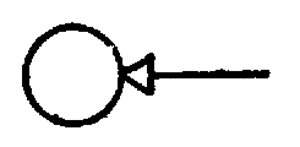

Щітка на колекторі Примітка. Щітки зображають тільки при необхідності |
|
Електрична машина |
|

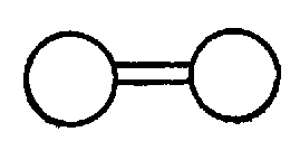

Машини, зв’язані механічно |
|

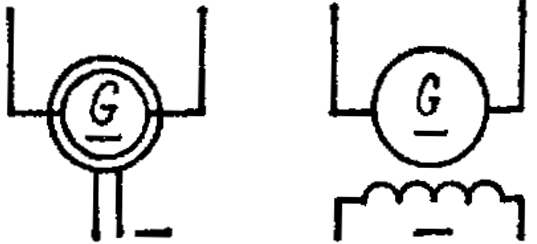

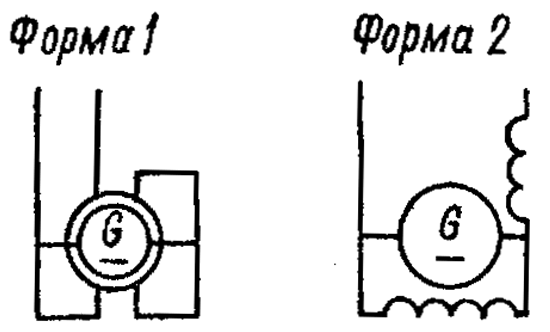

Генератор постійного струму |
|

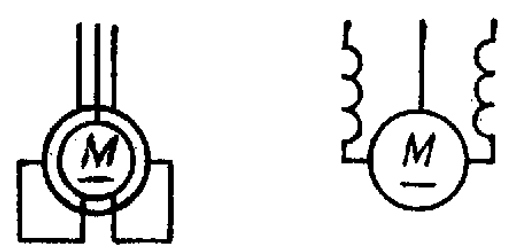

Двигун постійного струму. Загальне позначення |
|
Генератор (G) або двигун (M) постійного струму зі збудженням від постійного магніту |
|
Генератор (G) або двигун (M) постійного струму незалежного збудження |
|
Генератор (G) або двигун (M) постійного струму послідовного збудження |
|
Генератор (G) або двигун (M) постійного струму паралельного збудження |
|
Генератор (G) або двигун (M) постійного струму зі змішаного збудження |
|
Двигун постійного струму реверсивний з двома послідовними обмотками збудження |
|
Генератор змінного струму |
|

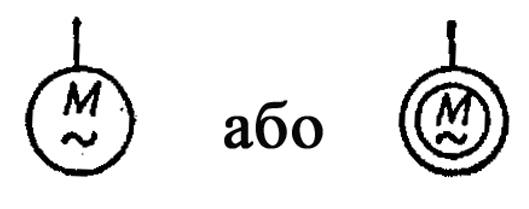

Двигун змінного струму |
|

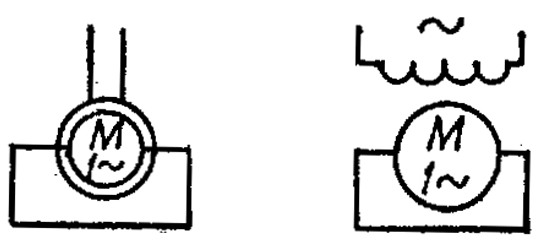

Двигун колекторний однофазний послідовного збудження |
|
Двигун колекторний однофазний репульсійний |
|
Двигун колекторний трифазний послідовного збудження |
|
Генератор синхронний. Загальне позначення |
|
Двигун синхронний. Загальне позначення |
|
Генератор (GS) або двигун (MS) синхронний трифазний зі збудженням від постійного магніту |
|
Генератор (GS) або двигун (MS) синхронний однофазний |
|
Генератор (GS) або двигун (MS) синхронний трифазний з обмотками, з’єднаними зіркою з невиведеною нейтральною точкою |
|
Генератор (GS) або двигун (MS) синхронний трифазний з обмотками, з’єднаними зіркою з виведеною нейтральною точкою |
|
Двигун асинхронний з короткозамкненим ротором. Загальне позначення |
|
Двигун асинхронний з фазним ротором. Загальне позначення |
|

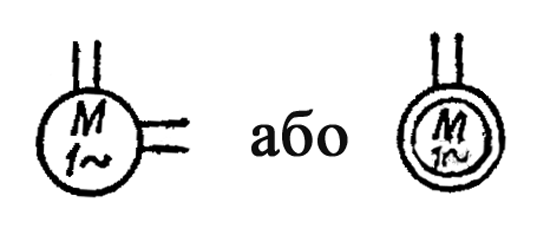

Двигун асинхронний однофазний з короткозамкненим ротором |
|
Двигун асинхронний однофазний з короткозамкненим ротором, з виводами для допоміжної фази |
|

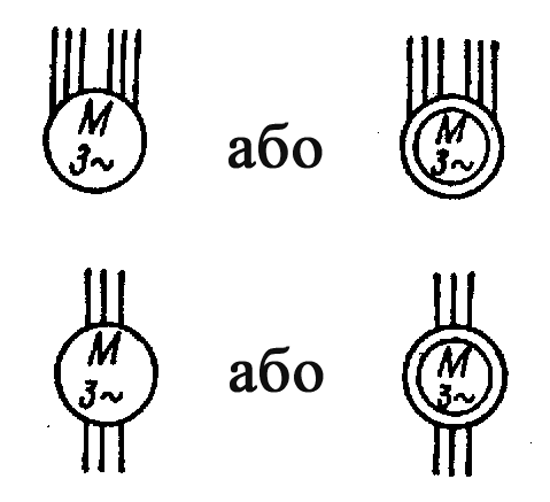

Двигун асинхронний трифазний, з’єднаний трикутником, з короткозамкненим ротором |
|

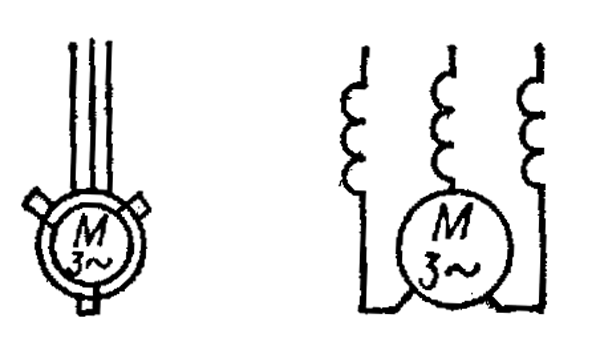

Двигун асинхронний трифазний з короткозамкненим ротором, обидва кінця кожної фази виведені |
|
Сельсин. Загальне позначення |
|
Сельсин – показник кута оберту |
|
Котушка електромеханічного пристрою. Загальне позначення. |
|
Котушка електромеханічного пристрою з одним відводом |
|
Котушка електромеханічного пристрою з двома обмотками |
|
Котушка електромеханічного пристрою трифазного струму |
|
Котушка електромеханічного пристрою з струмовой обмоткою |
|
Котушка електромеханічного пристрою з обмоткою максимального струму |
|
Котушка електромеханічного пристрою з обмоткою напруги |
|
Котушка електромеханічного пристрою з обмоткою мінімальної напруги |
|
Котушка електромеханічного пристрою, працююча з уповільненням при вмиканні |
|
Котушка електромеханічного пристрою, працююча з уповільненням при вимиканні |
|
