4.3 Типи застосованих сіток

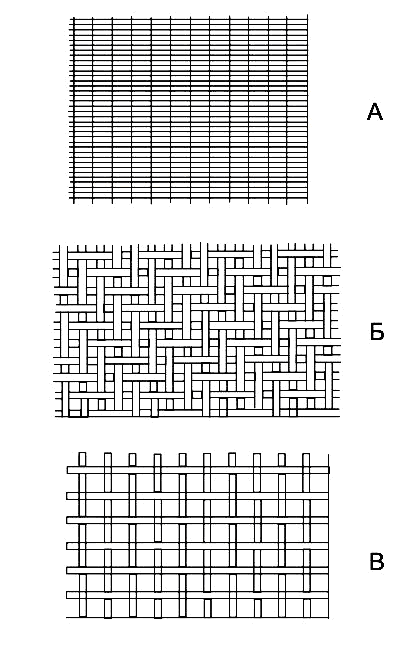

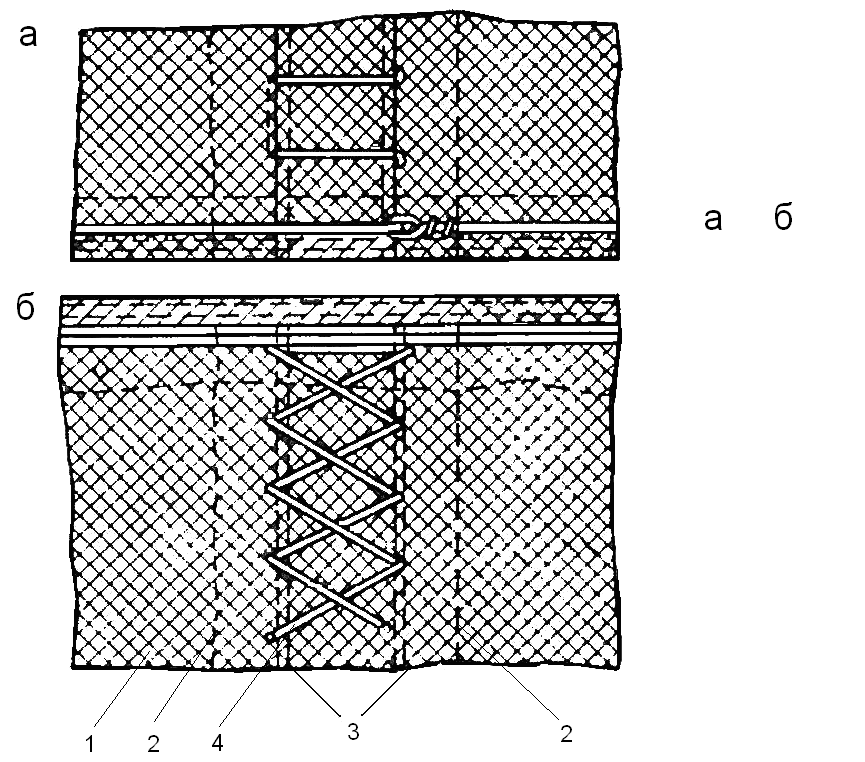

Рис. 9 Сітки плетива: галунного (а) та гладкого (б,в)

4.4 Фільтри з природньою фільтруючою поверхнею

У дрібних та дуже дрібних (пилуватих, глеюватих) гірських водоносних породах цілком ефективно застосовують фільтри з природньою додатковою фільтруючою поверхнею, що виготовлені з природніх уламкових каменів (гравію, керамзиту, шунгезиту, гранітного щебеню, пісок крупнозхернистий, та осадових порід: туфи, пенза), в т.ч. одно - та багатошарові.

Такі фільтри виготовляются переважно двох конструктивних типів:

обсипні (всі технологічня операції монтажу проводять на будівельному майданчику);
кожухові (фільтр збирають в промислових умовах, а кінцевий монтаж виконують на будівельному майданчику)

4.4.1 Гравійний обсипний фільтр

Складається із каркаса 1, ліхтарів – 2, обсипки – 3.

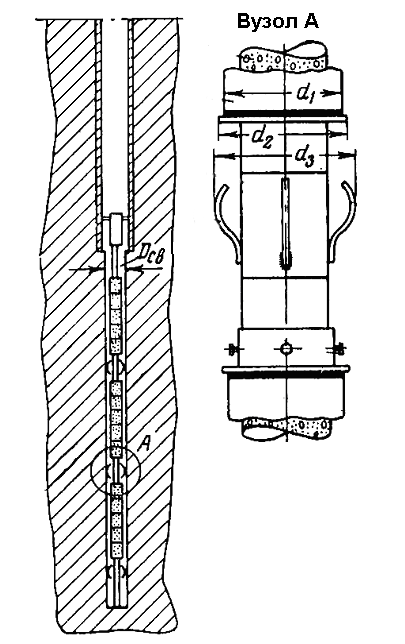

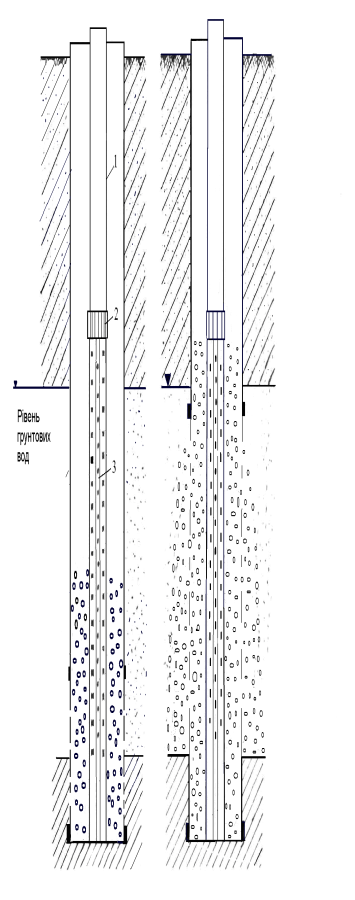

Рис.10 Гравійний обсипний фільтр: 1 -над фільтрова труба; 2 - муфта; 3 - робоча частина каркаса	Рис. 11 Конструкція ліхтарів для встановлення фільтра у свердловину

4.4.2 Гравійні кожухові фільтри

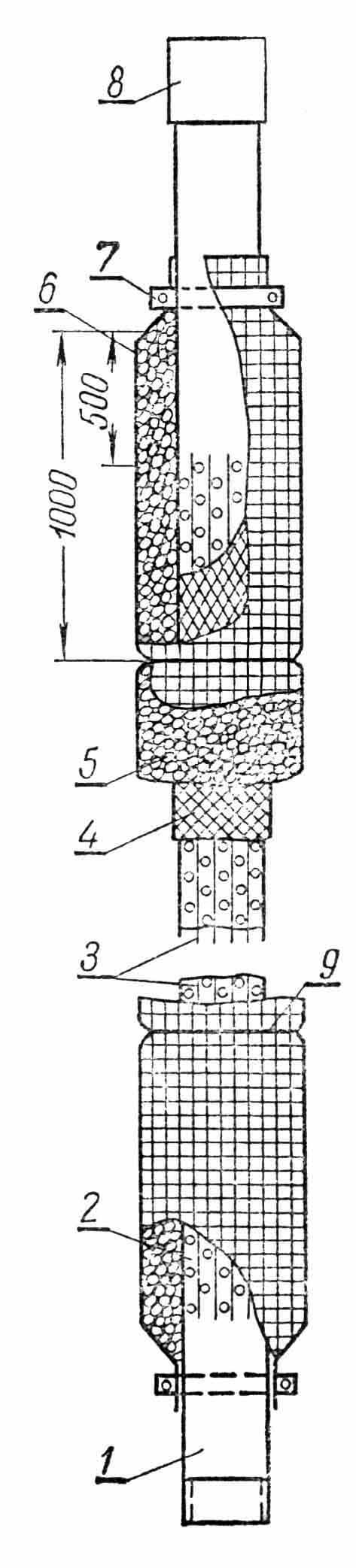

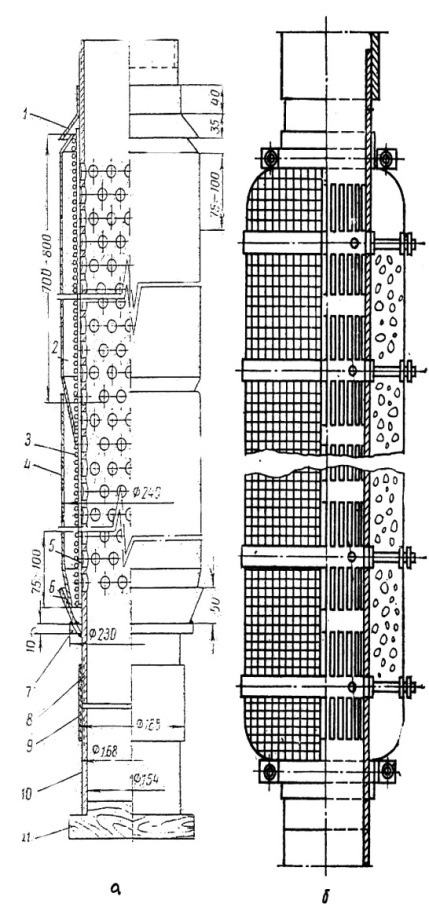

Рис.12 Гравійні кожухові фільтри: 1 – кондуктор; 2 – експлуатаційна колона; 3 – цементація затрубного простору; 4 – перфорований фланець; 5 – фільтрова колона; 6 – гранули пінополістиролу; 7 - утримувальні хомути; 8 - з`єднувальні муфти; 9 - сітчатий кожух

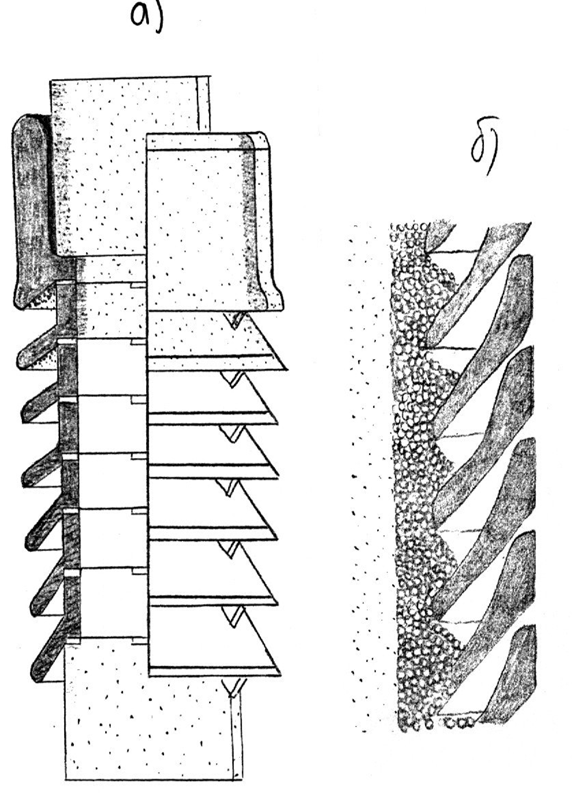

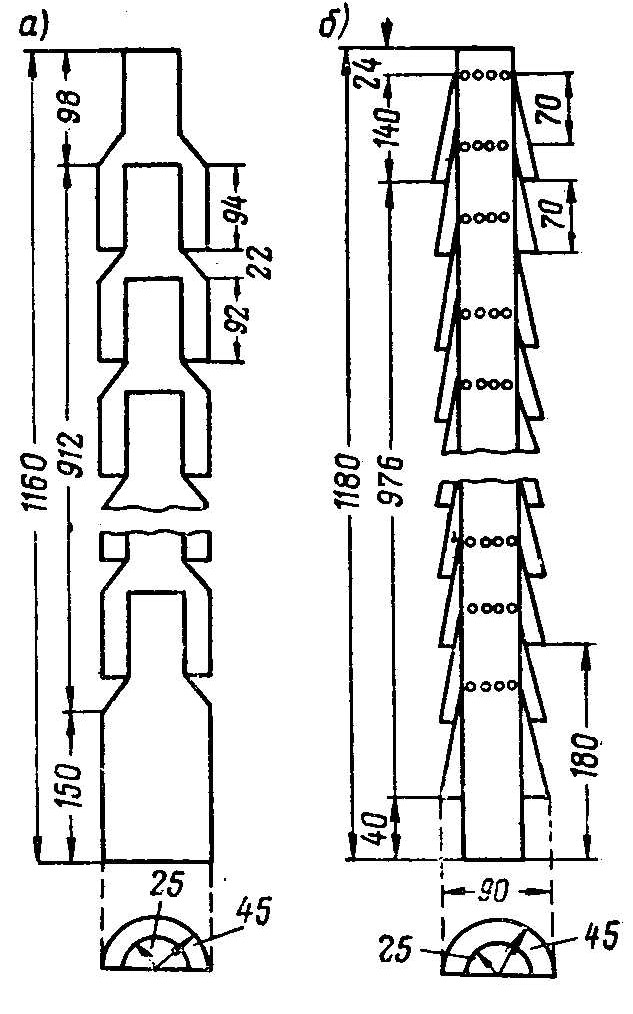

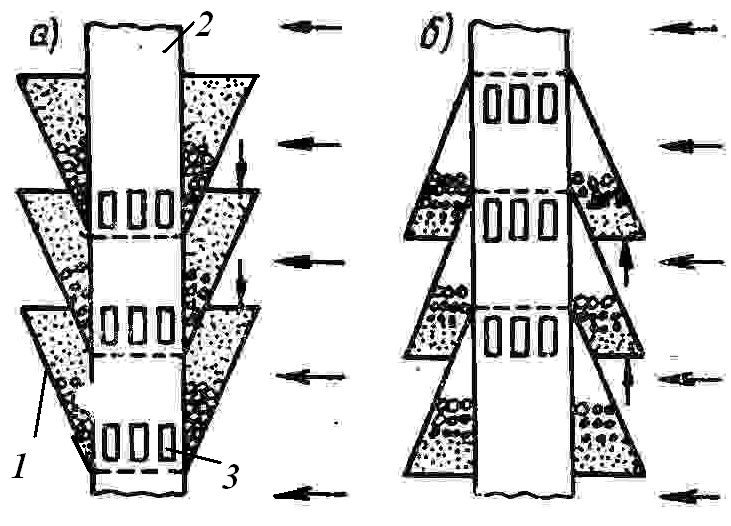

Рис. 13 Гравійний фільтр коробчатого типу:

а – із штампованих металевих листів; б – з металевої сітки квадратного плетева

4.5 Фільтри із складною фільтруючою поверхнею

4.5.1 Блочні фільтри

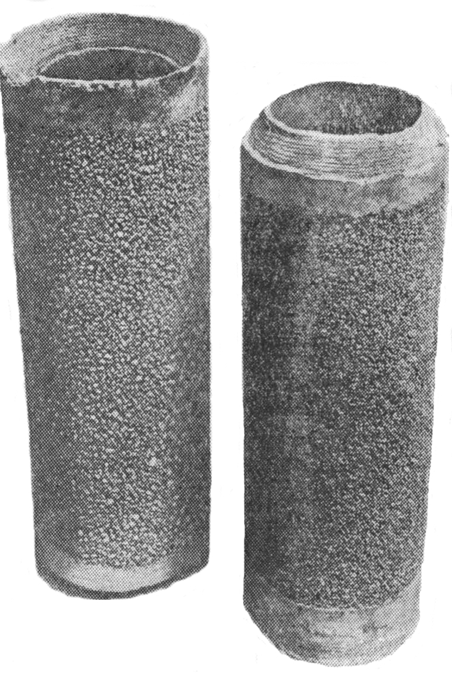

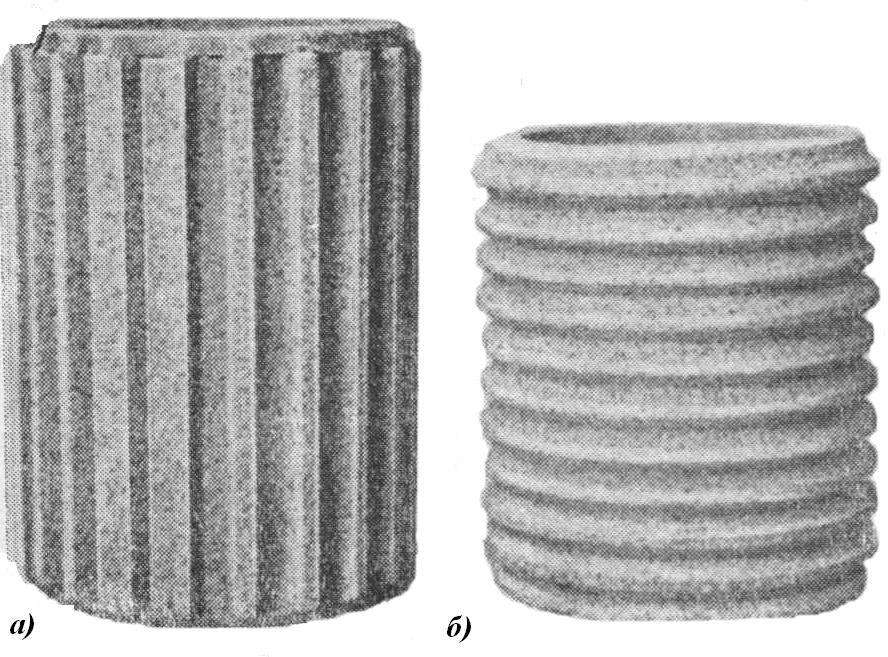

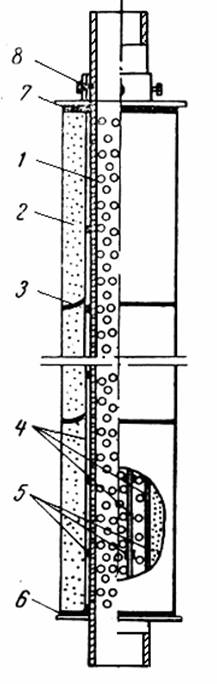

Рис. 14 Блочний фільтр : 1 - трубчатий каркас; 2 -блок з пористої кераміки (пористого бетону); 3 - армувальна обмотка; 4 - отвори ; 5 - поздовжні стрижні; 6 - опорний фланець; 7 - гумові прокладки; 8 - стягуючі болти.
