R₂ = а₃

Будуємо карту Карно для вихідного сигналу R₁

R₁= R₁ = а₃• Х₂ а_{1 •}Х₁

Будуємо карту Карно для вихідного сигналу S₂

S₂ = а₁

Будуємо карту Карно для вихідного сигналу S₁

S₁ = а₀ а_2;

Будуємо карту Карно для вихідного сигналу У_4,У_6,

У_4,У_6, =а₀;

Будуємо карту Карно для вихідного сигналу У₃ ;

У₃ = а_{1 •}Х₁;

Будуємо карту Карно для вихідного сигналу У_1,У_2,У_5,У₇

У_1,У_2,У_5,У₇ =а₁• а₂;

1.3.6 Побудова функціональної схеми комбінаційного вузла

За одержаними виразами будується логічна схема комбінаційного вузла. Значення а_0,а_1,а_2, а_3, які входять у вираз та визначаються комбінацією значень Q₂ та Q_1, можуть бути отриманими за допомогою дешифратора DC. Решта частина схеми будується у відповідності з отриманими для вихідних величин логічними виразами. Схема КЛС для даного прикладу приведена на рисунку 1.7

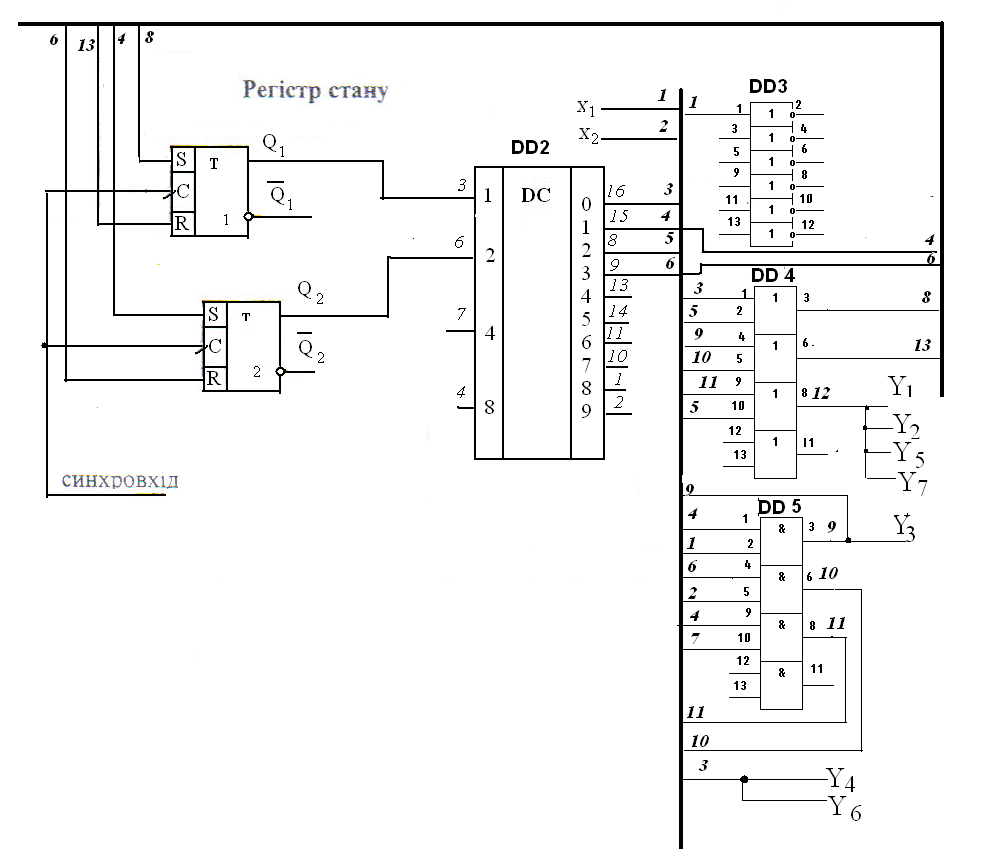

Рисунок 1.7­­- Функціональна схема комбінаційного вузла

Перелік використаних МС:

DD1 - тригер

DD 2 - К155ИД1

DD3- К155ЛН1

DD4- К155ЛЛ1

DD5- К155ЛИ1

2 Розробка принципової схеми керуючого пристрою

2.1 Технічні характеристики елементної бази принципової схеми

Для побудови принципової схеми керуючого пристрою необхідно використати наступні мікросхеми: К155ЛН1, К155ЛЛ1, К155ЛИ1, К155ИД1 та тригери. Умовні позначення мікросхем та призначення їх виводів приведено у Додатку 3.

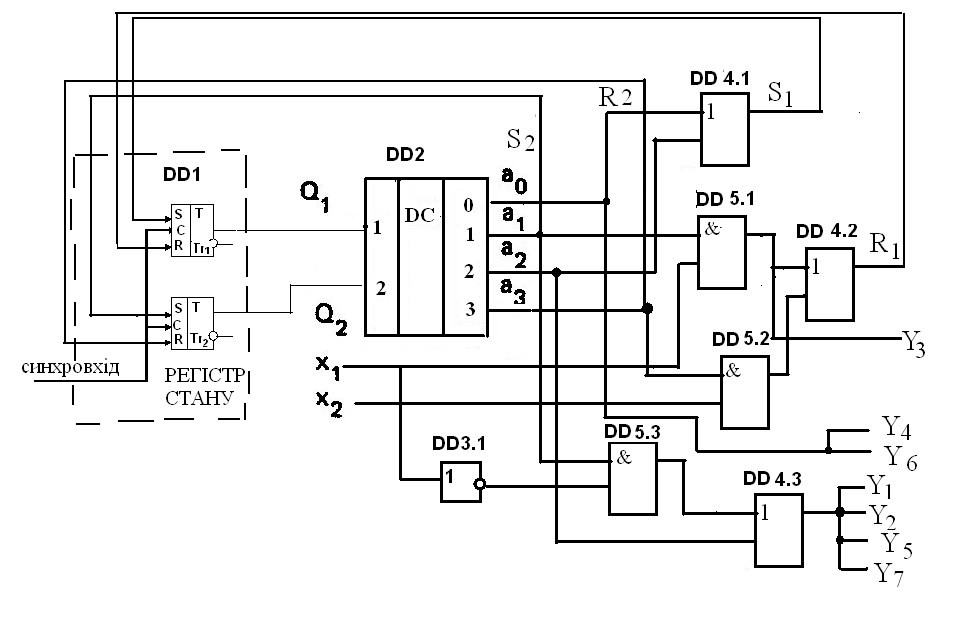

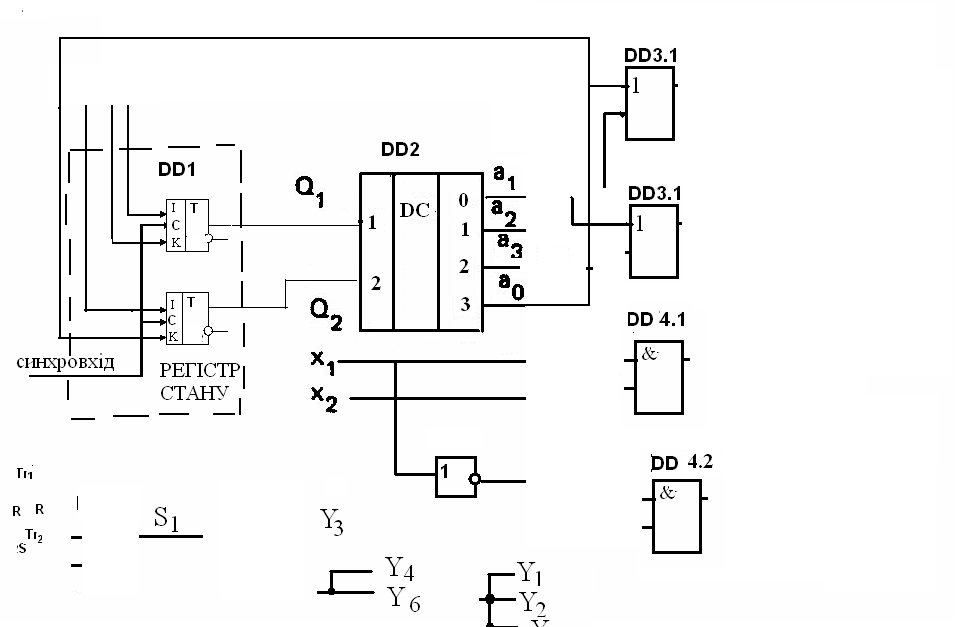

2. Синтез принципової схеми керуючого пристрою

Визначившись із набором мікросхем, котрі необхідно використати для побудови принципової схеми керуючого пристрою, здійснюємо синтез схеми керуючого пристрою із їх застосуванням.

3 Аналіз роботи керуючого пристрою в середовищі програмного забезпечення electronics workbench

Система моделювання схемотехніки Electronics Workbench (EWB) призначена для моделювання і аналізу електричних схем. Програма Electronics Workbench дозволить змоделювати цифрову схему керуючого пристрою на логічних елементах.

Наявні в програмі бібліотеки дані включають великий набір широко поширених електронних компонентів. Параметри компонентів можна змінювати в широкому діапазоні значень. Результати моделювання можна вивести на принтер або імпортувати в текстовий чи графічний редактор для їх подальшої обробки.

У робочому полі програми розташувати модельовану схему з підключеними до неї зображеннями контрольно-вимірювальних приладів.

За допомогою подвійного клацання миші на зображенні приладу, можна змінити режим роботи кожного з вимірювальних приладів для спостереження за результатами.

Створення схеми починається з вибору на робочому полі програми EWB 5.12 (чи аналогічної) компонентів з бібліотек програми відповідно до підготовленого ескізу.

Знайти вікно Logic Gates, в якому відкривають доступ до бібліотеки логічних компонентів, необхідних при створенні проектованої схеми:

У вікні робочого столу Digital обрати необхідні для створення проекту елементи JK та D тригерів .

Створимо проект схеми керуючого пристрою з використанням бібліотеки логічних елементів, тригерів та приладів для аналізу роботи цифрової схеми Logic Converter,

Logic Analyzer. (рисунок 3.1)

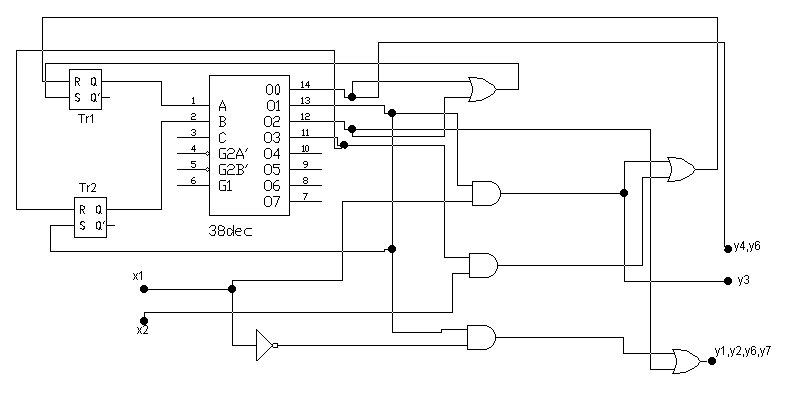

Рисунок 3.1- Проект схеми керуючого пристрою

Аналіз роботи схеми для кожної контрольної точки провести при підключенні до неї

Logic Converter. Звести результати досліджень у окрему таблицю 3.1.

ВИСНОВКИ

В даній курсовій роботі було синтезовано та промодульовано керуючий пристрій на основі схемної логіки. Для цього було записано вихідні логічні функції, які описують кожен з вказаних вихідних сигналів, здійснено мінімізацію логічних функцій, яка забезпечує мінімум апаратних витрат на реалізацію комбінаційної частини схеми керуючого пристрою.

Після побудови принципової схеми керуючого пристрою, його було досліджено в системі моделювання схемотехніки Electronics Workbench (EWB) і перевірено його працездатність.

Перелік посилань

1. Б.А. Калабеков, И.А.Мамзелев Цифровые устройства и микропроцессорные системы Москва. - «Радио и связь».1987-398с.
