4 Рисунок 1 - Структурна схема процесорного пристрою 6завдання

Рисунок 2- Структурна схема керуючого пристрою на основі схемної логіки (для JK-тригерів)

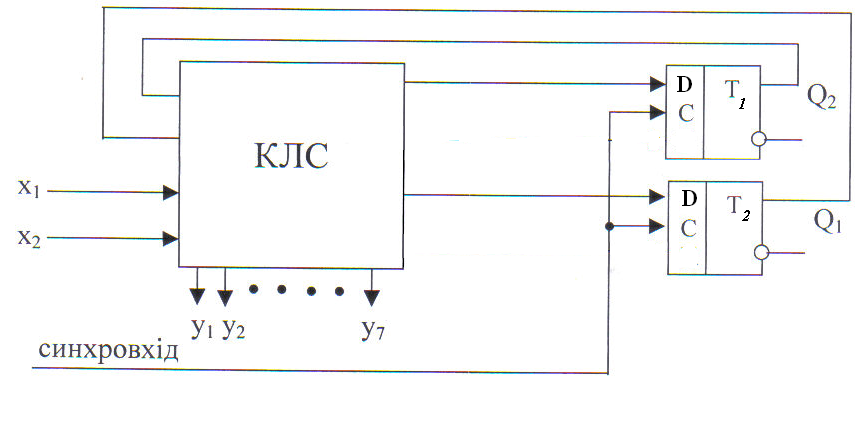

Рисунок 3- Структурна схема керуючого пристрою на основі схемної логіки

(для D- тригерів)

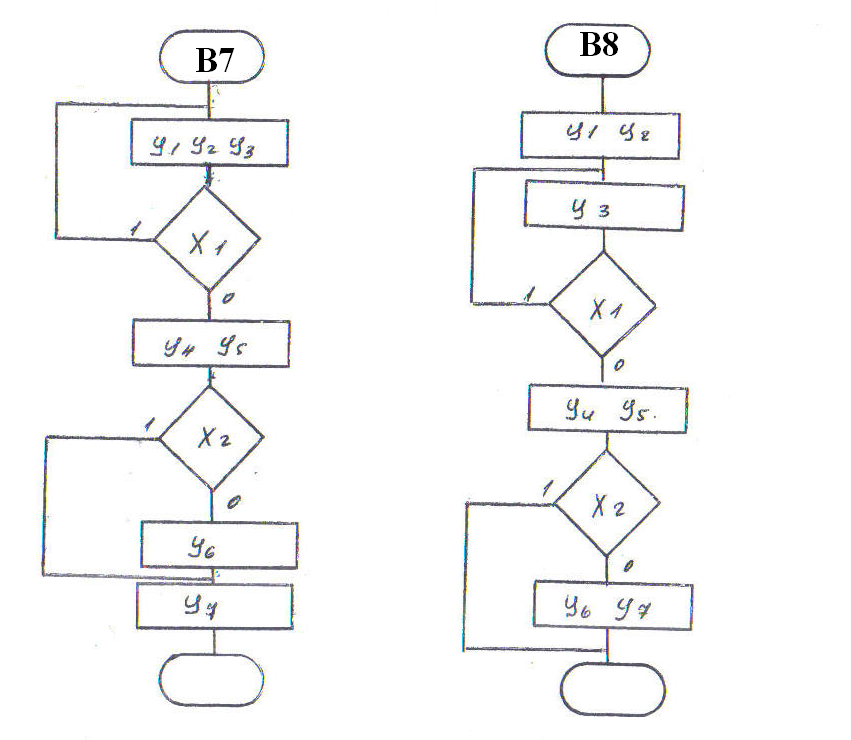

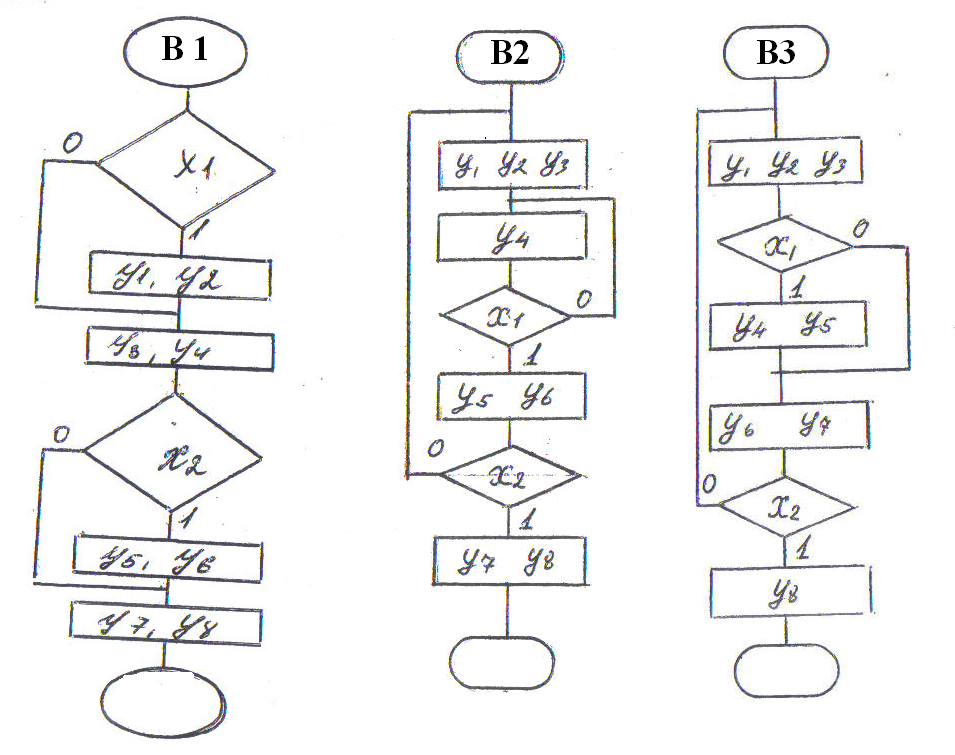

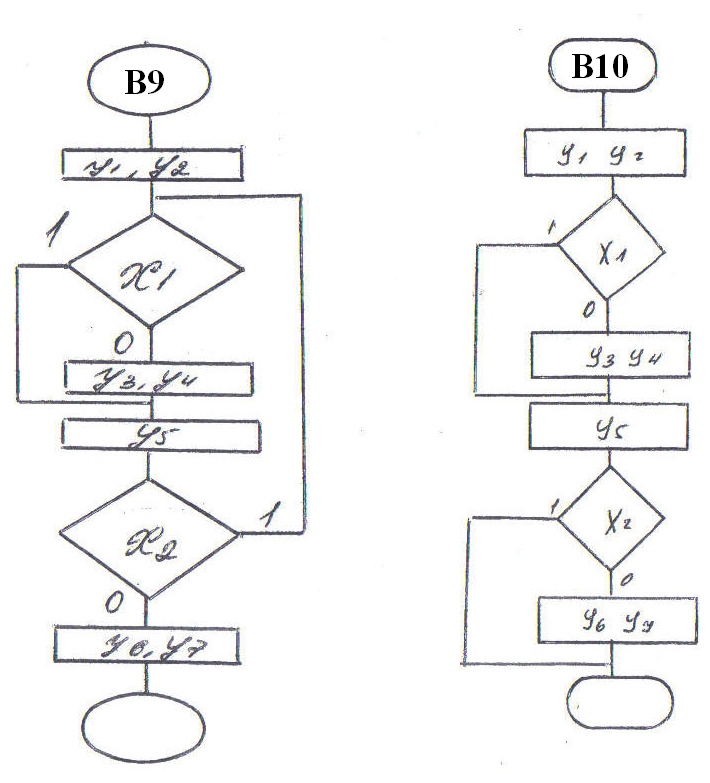

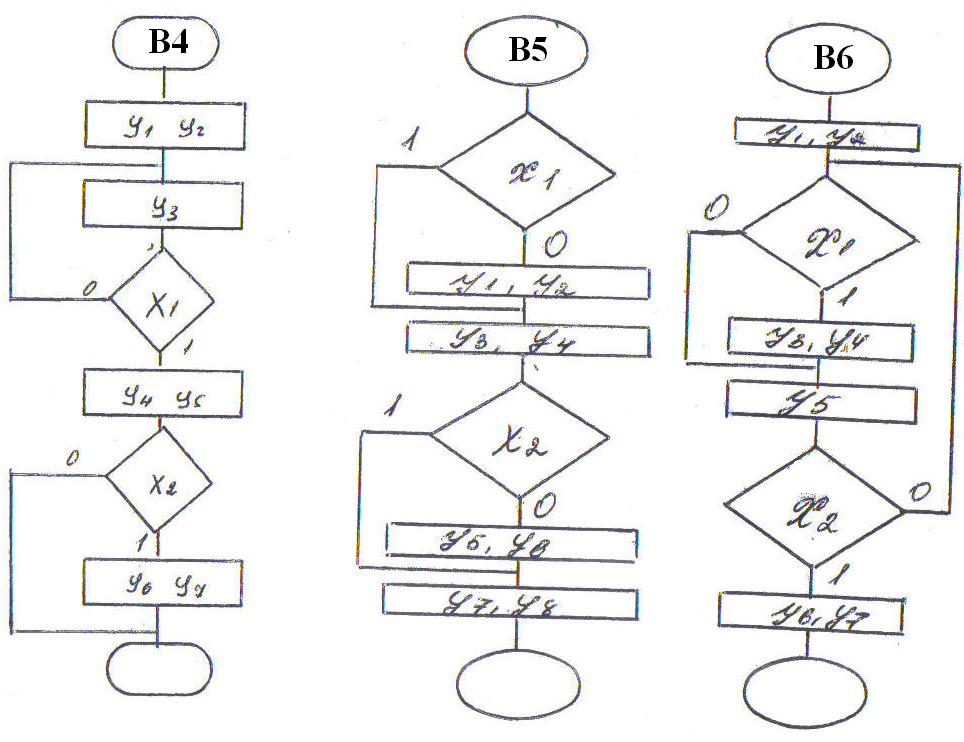

А ЛГОРИТМИ ФУНКЦІОНУВАННЯ КЕРУЮЧИХ ПРИСТРОЇВ Додаток 1

Таблиця переходів JK -тригера Додаток 2

Вид переходу тригера	Сигнали на входах JK – тригера
Q Q	J	K
0 0	0	*
0 1	1	0
1 0	*	1
1 1	*	0

Таблиця переходів D - тригера

Вид переходу тригера	Сигнали на входах D – тригера
Q Q	D
0 0	0
0 1	1
1 0	0
1 1	1

Додаток 3

УМОВНІ ПОЗНАЧЕННЯ МІКРОСХЕМ ТА ПРИЗНАЧЕННЯ ЇХ ВИВОДІВ

Умовне графічне зображення К155ЛА3

Мікросхема К155 ЛА3 являє собою чотири логічних елементи 2І-НЕ.

1,2,4,5,9,10,12,13 - входи X1-X8; 3 - вихід Y1; 6 - вихід Y2; 7 - загальний; 8 - вихід Y3; 11 - вхід Y4; 14 – напруга живлення 5 В   5 %;

ПРИЗНАЧЕННЯ ВИВОДІВ:

Умовне графічне зображення К155ЛИ1 Мікросхема К155ЛІ1 являє собою чотири логічних елементи 2І. ПРИЗНАЧЕННЯ ВИВОДІВ: 1,2,4,5,9,10,12,13 - входи; 3,6,8,11 - виходи; 7 - загальний; 14 - напруга живлення 5 В   5 %;  Умовне графічне зображення К155ЛЛ1 Мікросхема К155ЛЛ1 являє собою чотири логічних елементи 2АБО 1,2,4,5,9,10,12,13 - входи; 3,6,8,11 - виходи; 7 - загальний; 14 - напруга живлення 5 В   5 %;

Умовне графічне зображення К155ЛИ1 Мікросхема К155ЛЕ5 являє собою чотири логічних елементи 2АБО-НЕ

ПРИЗНАЧЕННЯ ВИВОДІВ: 1,4,10,13 - виходи; 2,3,5,6,8,9,11,12 - входи; 7 - загальний; 14 - напруга живлення 5 В   5 %;

Умовне графічне зображення К155ТМ2

М

1 - інверсний вхід установки "0" R1;

2 - вхід D1; 3 - вхід синхронізації C1; 4 - інверсний вхід установки "1" S1; 5 - вихід Q1; 6 - вихід інверсний Q1; 7 - загальний; 8 - вихід інверсний Q2; 9 - вхід Q2; 10 - інверсний вхід установки "1" S

11 - вхід синхронізації C2; 12 - вхід D2; 13 - інверсний вхід установки "0" R2; 14 - напруга живлення 5 В   5 %;

ікросхема К155ТМ2 являє собою два незалежних D- тригери, які спрацьовують за додатнім фронтом тактового сигналу

ПРИЗНАЧЕННЯ ВИВОДІВ:

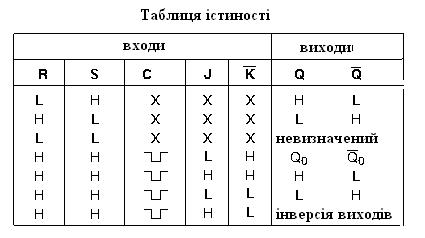

Умовне графічне зображення К155ТВ15Мікросхема К155ТВ15 являє собою два тактованих J-K тригери з установкою в 0 и 1. Зчитуванння інформації з входів J та K здійснюється під час додатнього пере

Умовне графічне зображення К155ТВ1

Мікросхема являє собою два тактованих J-K тригера з установкою в 0 і 1. Зчитування інформації з входів J и K здійснюється під час додатнього перепаду на вході С, а на виході вона передається під час від’ємного перепаду. Логічні рівні на J и K не повинні змінюватися, поки на С високий рівень. Якщо з’єднати виводи J и K тригер буде працювати як звичайний лічильний (ділити частоту на 2).

1,15 - вхід установки "0"; 2 - вхід J1; 3 - вхід K1; 4,12 - вхід синхронізації; 5,11 - вхід установки "1";

6,7,9,10 - виходи; 8 - загальний; 13 - вхід K2; 14 - вхід J2; 16 - напруга живлення 5 В   5 %;

ПРИЗНАЧЕННЯ ВИВОДІВ:

Умовне графічне зображення К155ЛН1

М ікросхема К155ЛН1 являє собою шість логічних елементів НЕ

ПРИЗНАЧЕННЯ ВИВОДІВ:
